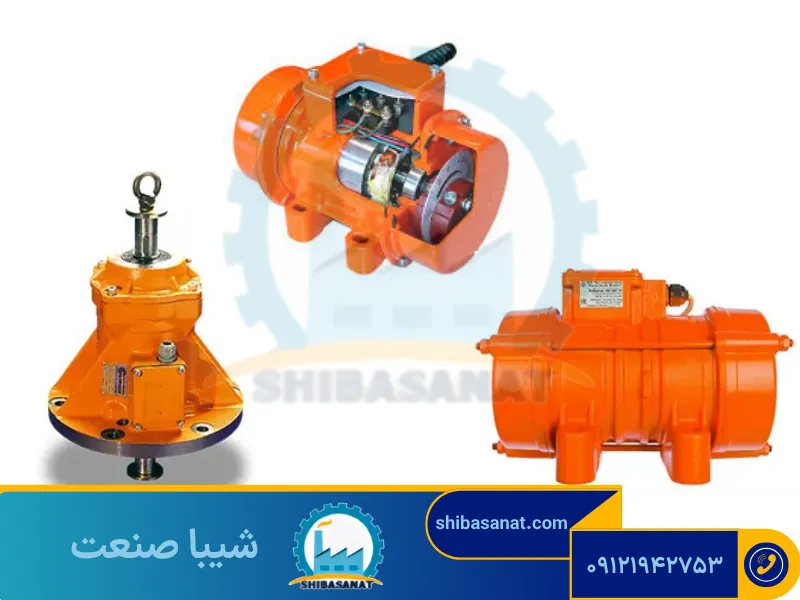

موتور ویبره یا ویبره بدنه که با نامهای ویبراتور صنعتی و موتور ارتعاشی نیز شناخته میشود، نوعی الکتروموتور است که با ایجاد نیروی گریز از مرکز، لرزش کنترلشده تولید میکند.
این لرزش در تجهیزاتی مانند سرند، فیدر، سیلو، میز ویبره، خطوط بتن و صنایع غذایی برای انتقال، جداسازی، متراکمسازی و تخلیه مواد به کار میرود. وجود وزنههای لنگ قابل تنظیم در دو طرف شفت نیز امکان تنظیم شدت ارتعاش را فراهم میکند.
«با کارشناسان ما مشاوره رایگان داشته باشید و موتور ویبره مناسب پروژه خود را انتخاب کنید.»
در شیبا صنعت انواع موتور ویبره در دورهای 1000، 1500 و 3000 دور بر دقیقه، با قدرتهای مختلف و در مدلهای تکفاز و سهفاز عرضه میشوند. این دورها شامل سه مورد زیر است:
- RPM 1000 یا 6 پل 👈👈👈✅ کاتالوگ موتور ویبره 6 پل
- RPM 1500 یا 4 پل 👈👈👈✅ کاتالوگ موتور ویبره 4 پل
- RPM 3000 یا 2 پل 👈👈👈✅ کاتالوگ موتور ویبره 2 پل
برای مشاهده کاتالوگ هر مورد روی دکمه کاتالوگ کلیک کنید.

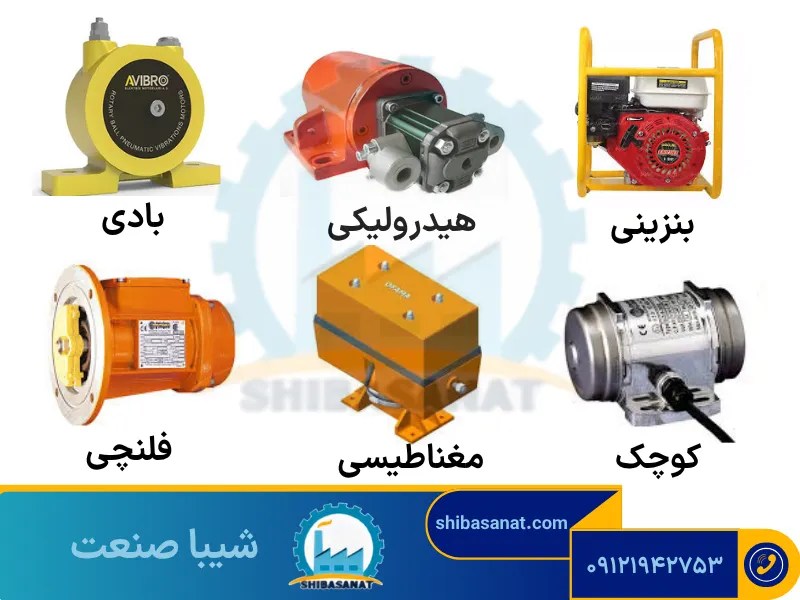

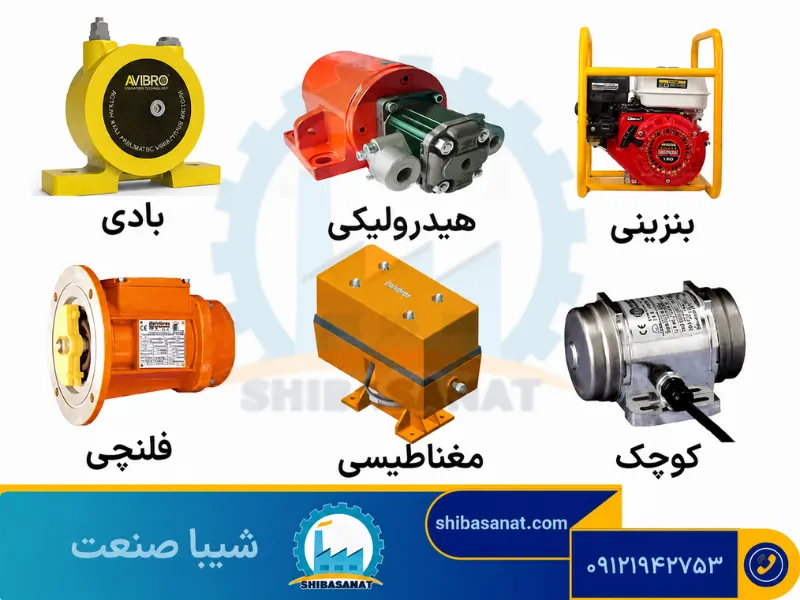

انواع موتور ویبره بدنه
برای اینکه موتور ویبره یا ویبراتور صنعتی بتواند وظیفه اصلی خود یعنی انتقال ارتعاش به سطوح مورد نظر (مانند میز ویبره، سرندها یا شوتینگها) را به بهترین شکل انجام دهد، نصب و تنظیم صحیح آن اهمیت حیاتی دارد.
| نوع موتور ویبره | منبع تغذیه | کاربرد | مزیت |
|---|---|---|---|
| برقی | برق | رایجترین | اقتصادی |
| بادی | هوای فشرده | محیط انفجاری | ایمن |
| هیدرولیکی | روغن هیدرولیک | معادن | قدرت بالا |
| مغناطیسی | برق | صنایع دقیق | کنترل بالا |
موتورهای ویبره از نظر منبع تأمین انرژی و نحوه عملکرد، در انواع مختلفی تولید میشوند که رایجترین آنها عبارتاند از:
1- ویبره بدنه برقی:
قلب تپنده این نوع، یک موتور الکتریکی قدرتمند است که مستقیماً انرژی لازم برای ایجاد لرزش را فراهم میکند. این دسته، به دلیل رواج و تنوع بالا، غالباً منظور اصلی مشتریان هنگام جستجو برای ویبره بدنه است و در بازار با نام موتور ویبره یا موتور ارتعاشی شناخته میشود.
2- ویبره بدنه بادی (پنوماتیک):
این مدلها انرژی خود را از فشار هوا تأمین میکنند و برای محیطهایی که استفاده از برق با ریسک همراه است، گزینهی ایدهآلی محسوب میشوند.
در بعضی کاربردها امکان استفاده از ویبره بدنه برقی نیست و یا ممکن است محیطهایی با خطر اشتعال بالا وجود داشته باشد. ویبره بدنه بادی، هوای فشرده را به نیروی مکانیکی ارتعاشی تبدیل کرده و اغلب در صنایع تصفیه و جداسازی مواد به کار میرود.
3- ویبره بدنه هیدرولیکی:
موتور ویبره هیدرولیکی از فشار مایع هیدرولیک برای ایجاد ارتعاش استفاده میکند. از این ویبره صنعتی در کاربردهایی که نیازمند نیروی بالا و مقاومت در برابر شرایط محیطی خاص هستند، استفاده میشود.
ویبره بدنه هیدرولیکی در مقایسه با ویبره بدنه برقی در برابر شرایط محیطی نامساعد، مقاومت بالاتری دارد و از آن در محیطهایی که گرد و غبار و رطوبت بالاتری دارند، استفاده میشود.
از جمله کاربردهای آن برای تخلیه سریعتر واگنها و کامیونهای کمپرسی حمل بار، ماشینآلات راهسازی، معادن، صنایع آب و فاضلاب و تجهیزات تخلیه مواد استفاده میشود.
4- انواع دیگر موتور ویبره بدنه:
به غیر از موارد بالا که بیشترین کاربرد را دارند، انواع دیگر موتور ویبره بدنه موجود هستند که کاربردهای محدودتری دارند و در اینجا فقط توضیح کوتاهی درباره آنها میدهیم:
- ویبره بدنه مغناطیسی: با بهرهگیری از جریان برق و ایجاد میدان مغناطیسی قوی، انرژی لازم برای لرزش را تولید میکنند و معمولاً برای کاربردهای دقیق و کنترلشدهتر به کار میروند.
- ویبره بدنه فلنجی: ساختار خاص این نوع، امکان ایجاد لرزشهای دایرهای شکل را فراهم میآورد که برای کاربردهای خاصی مانند انتقال مواد با مسیرهای منحنی یا سیستمهای فیلتراسیون خاص، ایدهآل است.
- ویبره بدنه بنزینی یا دیزلی: این مدل زمانی که دسترسی به منبع تغذیه الکتریکی وجود ندارد و در مواردی که نیاز به تراکم و پرداخت سطوح بتنی دارند کاربرد دارد.
- موتور ویبره کوچک: میکرو ویبره برای کاربردهایی که نیاز به ارتعاشات با شدت کمتر اما با دقت بالا دارند، طراحی شدهاند.
چرا ویبره بدنه برقی محبوبتر است؟
تنوع چشمگیر در طراحی، توان و مشخصات فنی ویبره بدنه های برقی، امکان انتخاب دقیق محصول متناسب با هر صنعت و نیازی را فراهم کرده است. این انعطافپذیری، آنها را به گزینهای همهکاره و اقتصادی تبدیل کرده است.
از موتور ویبره برقی در کاربردهایی مانند آمادهسازی بتن، سورتینگ و جداسازی، الکهای صنعتی و دستگاههای سرند مواد دانهای مانند سیمان، آرد، پودرها، شکر و نمک استفاده میشود.
دلایل محبوبیت ویبره بدنه برقی
- تنوع توان و قدرت ضربه
- نصب آسان
- قیمت اقتصادی
- تعمیر و نگهداری ساده
- دسترسی آسان به قطعات یدکی
- مناسب برای اکثر صنایع
نکته فنی مهم:
در قلب موتور ویبره بدنه برقی، یک الکتروموتور قرار دارد. بر همین اساس، این موتورها را میتوان بر اساس منبع تغذیه به دو دستهی اصلی تقسیم کرد:
«برای مشاهده لیست قیمت به روز موتور ویبره بدنه کلیک کنید.»
برای اطمینان از خریدی هوشمندانه و انتخاب محصولی که دقیقاً نیاز شما را برآورده کند، در ادامه به بررسی تخصصیتر انواع ویبره بدنه برقی، با در نظر گرفتن مشخصات فنی کلیدی هر مدل، خواهیم پرداخت:

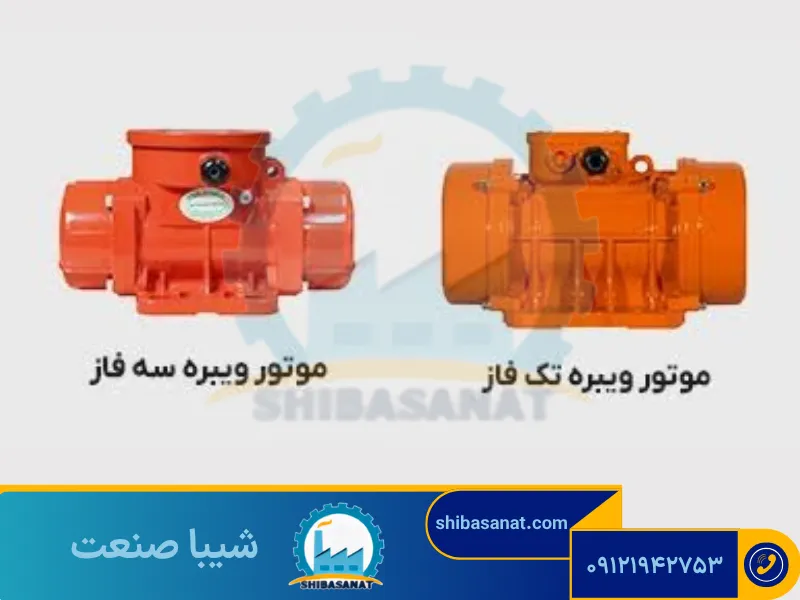

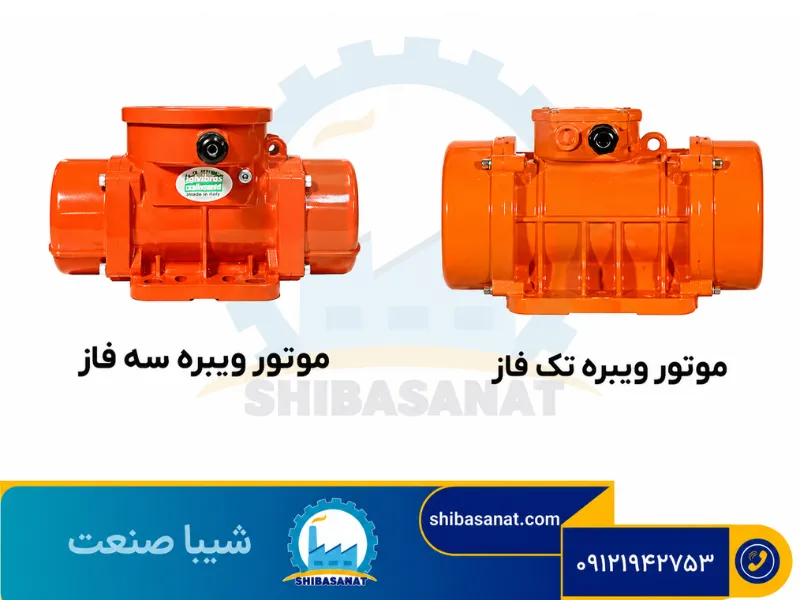

موتور ویبره تک فاز
موتور ویبره تک فاز، گزینهای ایدهآل برای صنایعی است که دسترسی به برق سهفاز محدود است. این ویبراتورها مستقیماً با برق شهری ۲۲۰ ولت راهاندازی میشوند و به همین دلیل، نصب و استفاده از آنها بسیار آسان است.
- توان و نیروی گریز از مرکز: این موتورها در طیف وسیعی از توانها، از 0.025 تا 0.55 کیلووات، تولید میشوند و قدرت ضربه متنوعی را ارائه میدهند تا نیازهای مختلف صنعتی را پوشش دهند.
- سرعت چرخش: اغلب با سرعت 3000 دور در دقیقه کار میکنند، هرچند برخی برندها مدلهای 1500 دور در دقیقه را نیز ارائه میدهند.
- کنترل لرزش: برای تنظیم دقیق فرکانس و شدت لرزش، اغلب از دیمر استفاده میشود که امکان سفارشیسازی ارتعاشات را فراهم میکند.
موتور ویبره سه فاز
موتور ویبره سه فاز، در بسیاری از فرایندهای صنعتی سنگین کاربرد دارد. این ویبراتورها با اتکا به ولتاژ ۳۸۰ ولت، قدرت و ارتعاشات مورد نیاز برای کاربردهای گسترده را فراهم میکنند.
- توان و نیروی گریز از مرکز: بازه توانی این موتورها بسیار گستردهتر است، از 0.024 کیلووات برای کاربردهای سبک تا 18.7 کیلووات برای عملیات سنگین.
- سرعتهای متنوع: بسته به نوع کاربرد، این موتورها در سرعتهای مختلفی شامل ۲، ۴، ۶، ۸ و ۱۰ پل (که بیانگر سرعت چرخش آسنکرون است) عرضه میشوند.
- قابلیت اطمینان: در صورت دسترسی به منبع تغذیه سهفاز، این موتورها امکان انتخاب طیف وسیعی از توان و قدرت ضربه را با اطمینان بالا فراهم میآورند.
| ویژگی موتور ویبره | تک فاز | سه فاز |
|---|---|---|
| برق | 220 ولت | 380 ولت |
| توان | پایین | بالا |
| کاربرد | سبک | صنعتی |
| قیمت | کمتر | بیشتر |
انتخاب موتور ویبره مناسب به عواملی مانند نوع برق، نیروی گریز از مرکز، دور موتور، وزن سازه، وزن مواد و شرایط محیطی بستگی دارد. در صورت نیاز به انتخاب دقیق، کارشناسان شیبا صنعت آماده ارائه مشاوره تخصصی هستند.

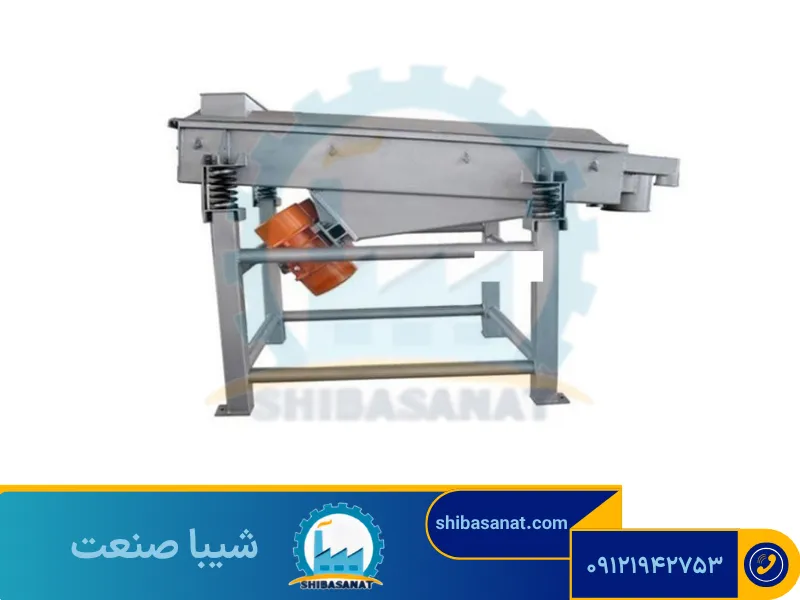

کاربردهای موتور ویبره بدنه
موتور ویبره بدنه، با قابلیت تنظیم دقیق شدت لرزش که از طریق درایوهای کنترل دور (اینورتر) امکانپذیر است، در طیف وسیعی از فرایندهای صنعتی نقشی کلیدی ایفا میکنند. این تجهیزات کاربردی، کارایی را در عملیات مختلف به طرز چشمگیری افزایش میدهند.

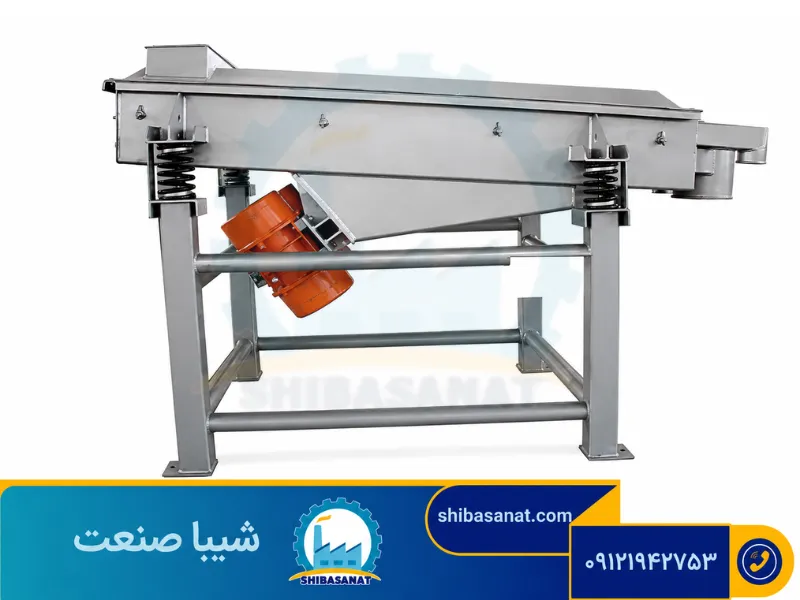

مثلاً موتور ویبره با ایجاد ارتعاش مانع چسبیدن مواد به دیواره سیلو شده و تخلیه یکنواخت مواد را امکانپذیر میکند. و همچنین برای حذف حباب هوا، افزایش تراکم بتن و تولید قطعات بتنی با کیفیت استفاده میشود.
مهمترین کاربردهای موتور ویبره عبارتاند از:
- سرند و الک صنعتی
- فیدرهای ویبره
- تخلیه سیلو و قیف
- صنایع بتن
- صنایع غذایی
- صنایع دارویی
- ریختهگری
- معادن
- صنایع کشاورزی
- خطوط بستهبندی

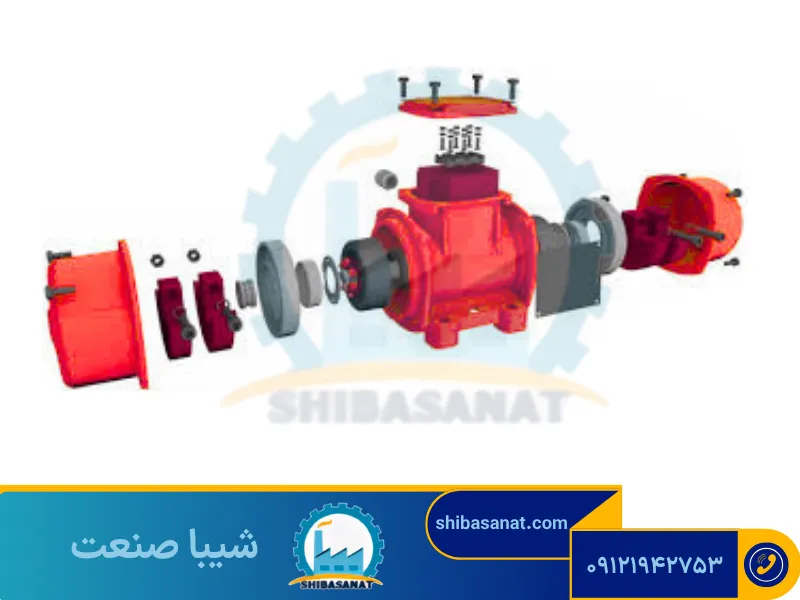

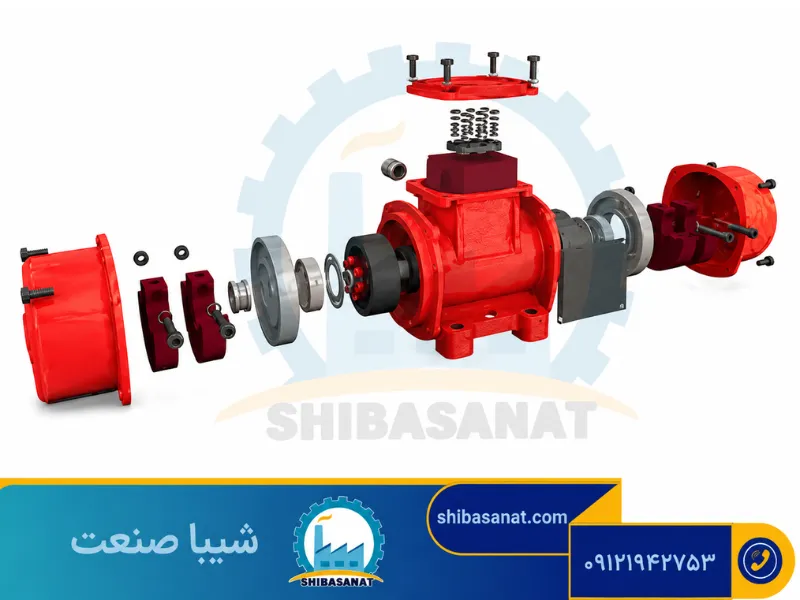

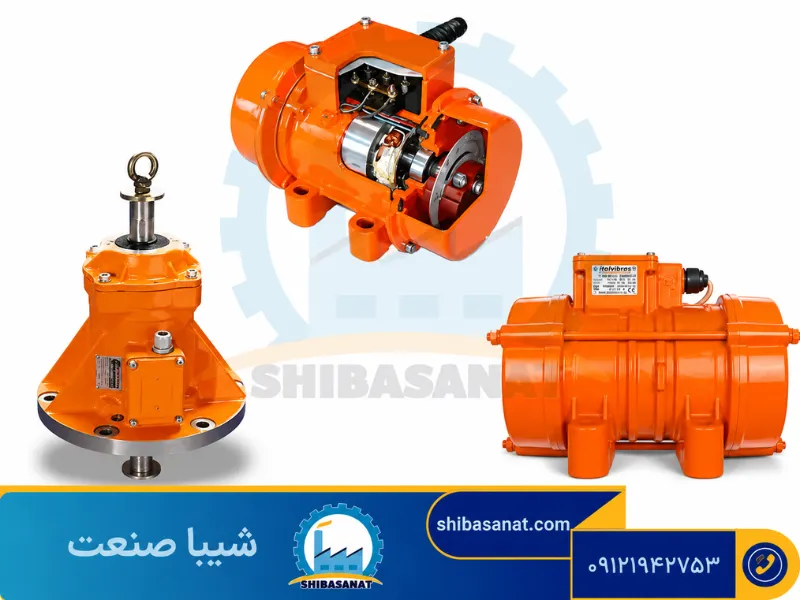

اجزای موتور ویبره بدنه
برای درک بهتر عملکرد موتور ویبره و چگونگی تاثیر کیفیت قطعات بر بازدهی و دوام آن در محیطهای صنعتی ، بهتر است با اجزای تشکیلدهنده آن بیشتر آشنا شویم. هر جز در این سیستم، نقشی حیاتی ایفا میکند و هماهنگی بینقص میان آنها، اساس تولید ارتعاشاتی پایدار، مؤثر و قابل اعتماد است.
بنابراین، کیفیت بالای هر یک از این اجزا، مستقیماً بر طول عمر مفید دستگاه و توانایی آن در تحمل شرایط سخت عملیاتی تاثیرگذار است.
«ارسال سریع، ضمانت اصالت کالا، قیمت رقابتی»
همین حالا برای انتخاب دقیق ویبره بدنه مناسب پروژه خود، با کارشناسان ما تماس بگیرید!
الکتروموتور: بخش اصلی دستگاه
در مرکز هر موتور ویبره، یک الکتروموتور قدرتمند قرار دارد که وظیفه اصلی آن، تأمین حرکت چرخشی اولیه است. این حرکت، نیروی لازم برای به حرکت درآوردن وزنههای لنگ و در نهایت تولید ارتعاش را فراهم میکند.
این الکتروموتور، نیازمند بلبرینگهایی با مقاومت بالا و سیمپیچها و عایقبندی مناسب است، زیرا کیفیت بلبرینگ و سیمپیچ تأثیر مستقیمی بر طول عمر، میزان لرزش و عملکرد موتور ویبره دارد.
بدنه ویبره بدنه باید بسیار مقاوم و بادوام باشد تا بتواند اجزای داخلی را در برابر ضربه، رطوبت و گردوغبار محافظت کند و همزمان، ارتعاشات شدید و مداوم را تحمل نماید. این بدنه معمولاً از چدن نشکن (داکتیل) یا آلیاژهای مستحکم آلومینیوم ساخته میشود.
همچنین در دو انتهای شفت، درپوشهای محافظ قرار دارند که وزنههای لنگ را میپوشانند. این درپوشها علاوه بر جلوگیری از ورود آلودگی، نقش مهمی در افزایش ایمنی و جلوگیری از برخورد اجسام خارجی با بخشهای متحرک دارند.
لنگ یا وزنه
وزنههای لنگ، قطعهای کلیدی و متمایز در موتورهای ویبره هستند که با اتصال به شفت، ارتعاش را ایجاد میکنند. این وزنهها که معمولاً به صورت نیمدایره طراحی شده و در دو طرف شفت (درون بدنه) نصب میشوند، با چرخش سریع خود نیروی گریز از مرکز ایجاد کرده و لرزش را به دستگاه منتقل میکنند.
هر مجموعه وزنه لنگ شامل یک وزنه ثابت و وزنههای متحرک است. با تنظیم زاویه وزنههای متحرک نسبت به وزنه ثابت، میتوان عدم تقارن و شدت ارتعاش را تنظیم کرد. این قابلیت، انعطافپذیری بالایی برای کاربردهای مختلف فراهم میکند. وزن لنگهها استاندارد بوده و هر دو لنگ باید به شفت متصل باشند.
هرچه زاویه وزنههای لنگ بیشتر باشد، نیروی گریز از مرکز و شدت ارتعاش نیز افزایش پیدا میکند.
چگونه موتور ویبره مناسب را انتخاب کنیم؟
هنگام انتخاب موتور ویبره، باید به پارامترهای زیر توجه کرد:
- ولتاژ کاری: موتور ویبره تک فاز برای کارهای سبک و موتور ویبره سه فاز برای کاربردهای صنعتی و دائمکار
- نیروی گریز از مرکز: مهمترین معیار انتخاب موتور ویبره، نیروی گریز از مرکز آن است. هرچه وزن سازه و مواد بیشتر باشد، به موتور ویبره با نیروی ارتعاشی بالاتری نیاز خواهید داشت.
- انتخاب دور موتور مناسب (RPM): برای مواد ریز و پودری دور بالا تا 3000 دور و برای مواد درشت و سنگین دور پایین حدود 1000 تا 1500 دور مناسبتر است.
- وزن سازه: وزن مؤثر سازه، بخشی از وزن دستگاه است که مستقیماً توسط موتور ویبره به ارتعاش درمیآید. هرچه این وزن بیشتر باشد، به موتور قویتری نیاز خواهید داشت.
- وزن مواد:در نهایت، پس از مشخص شدن ابعاد و وزن مؤثر سازه، وزن مواد داخل سازه نیز نقش مهمی در انتخاب موتور ویبره مناسب دارد. در محاسبه این عامل، همواره وزن مواد در بیشترین حالت ممکن در نظر گرفته میشود. همیشه وزن مواد در حالت حداکثر ظرفیت دستگاه در نظر گرفته میشود.
- ابعاد سازه: ابعاد میز ویبره، سیلو، قیف یا دستگاه محل نصب، در انتخاب موتور ویبره تأثیر مستقیم دارد. هنگام تعویض موتور نیز باید فاصله پایهها و ابعاد سوراخهای نصب با موتور قبلی یکسان باشد.
- بررسی شرایط محیطی: در محیطهای مرطوب، پرگردوغبار یا فضای باز، بهتر است از موتور ویبره با درجه حفاظت IP65 یا بالاتر استفاده شود.
در جدول زیر انتخاب دور موتور ویبره بدنه را میتوانید مشاهده کنید:
| دور موتور ویبره | کاربرد |
|---|---|
| 3000 دور | مواد ریز، پودر، سرند |
| 1500 دور | مواد متوسط، سیلو، قیف |
| 1000 دور | مواد سنگین، قطعات درشت |

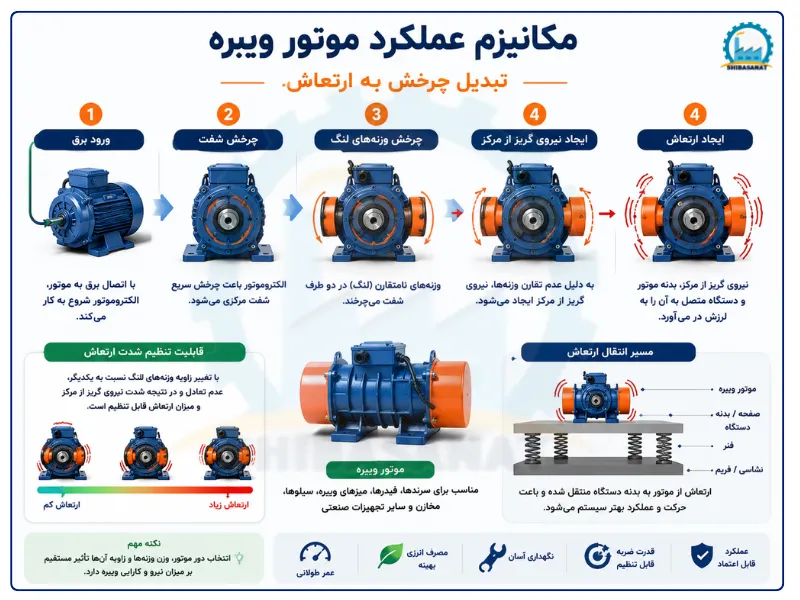

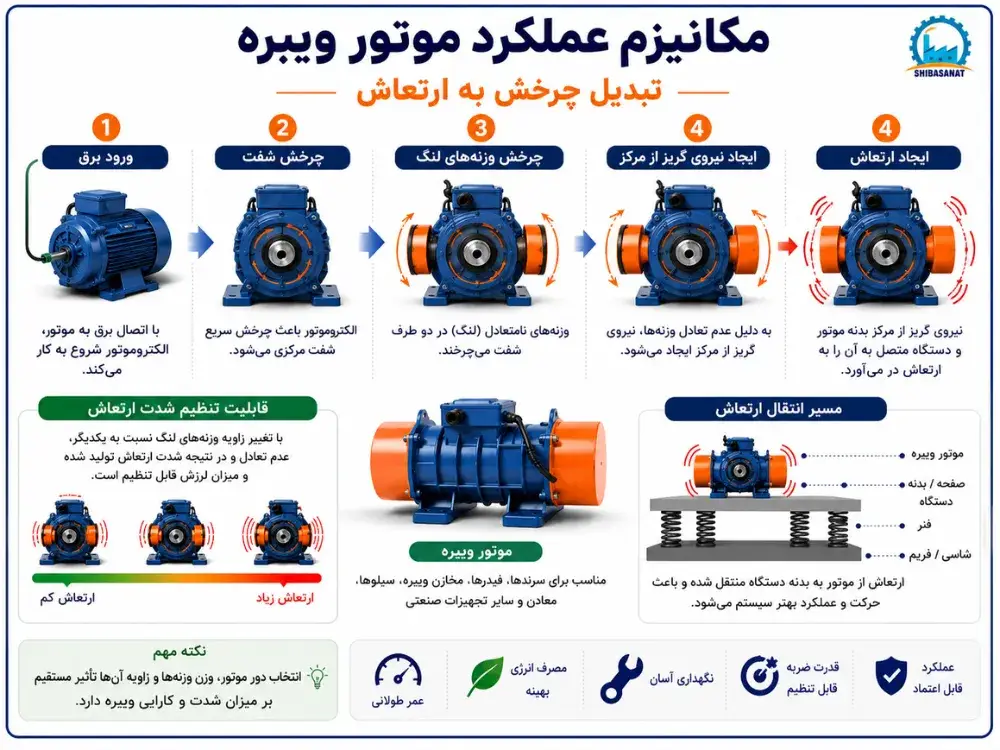

مکانیزم عملکرد موتور ویبره: تبدیل چرخش به لرزش
عملکرد اصلی موتورهای ویبره بر پایه تبدیل حرکت دورانی به ارتعاش استوار است. برخلاف الکتروموتورهای معمولی، شفت موتورهای ویبره دارای وزنههای لنگ نامتقارن در دو سر خود هستند.
-
چرخش شفت: با اتصال برق، شفت موتور شروع به چرخش میکند.
-
ایجاد نیروی گریز از مرکز: وزنههای لنگ نصبشده روی شفت، هنگام چرخش نیروی گریز از مرکز تولید میکنند.
-
انتقال ارتعاش: این نیرو به بدنه موتور و سپس به دستگاه منتقل شده و لرزش موردنیاز را ایجاد میکند.
قابلیت کلیدی این موتورها، تنظیم زاویه وزنههای لنگ نسبت به یکدیگر است که امکان تغییر دامنه و شدت نیروی گریز از مرکز و در نتیجه، تنظیم دقیق ارتعاش مورد نیاز فرآیند را فراهم میسازد.
با تغییر زاویه وزنههای لنگ میتوان نیروی ارتعاش را از حدود ۳۰ تا ۱۰۰ درصد ظرفیت موتور تنظیم کرد؛ به همین دلیل یک موتور ویبره برای کاربردهای مختلف قابل تنظیم است.
برای انتخاب دقیقترین و مناسبترین موتور ویبره بدنه متناسب با نیازهای خاص پروژه صنعتی خود، توصیه میکنیم با کارشناسان مجرب شیبا صنعت تماس حاصل فرمایید تا با ارائه مشاوره تخصصی، بهترین گزینه را به شما معرفی کنند.
راهنمای انتخاب موتور ویبره
هنگام خرید موتور ویبره ابتدا باید نوع برق مصرفی (تکفاز یا سهفاز)، نیروی گریز از مرکز، دور موتور، وزن سازه، وزن مواد، شرایط محیطی، درجه حفاظت IP و نحوه نصب بررسی شود. انتخاب صحیح باعث افزایش راندمان، کاهش استهلاک و افزایش عمر دستگاه خواهد شد.
انتخاب صحیح علاوه بر افزایش راندمان، باعث کاهش مصرف انرژی، جلوگیری از آسیب به تجهیزات و افزایش طول عمر موتور خواهد شد. در صورت نیاز به انتخاب دقیق، کارشناسان شیبا صنعت آماده ارائه مشاوره تخصصی هستند.
عوامل مؤثر بر قیمت موتور ویبره
قیمت موتور ویبره به عوامل مختلفی بستگی دارد که مهمترین آنها عبارتاند از:
- توان موتور
- نیروی گریز از مرکز
- دور موتور (1000، 1500 یا 3000 دور)
- تکفاز یا سهفاز بودن
- برند سازنده
- کیفیت بلبرینگ و سیمپیچ
- درجه حفاظت IP
- جنس بدنه
- کشور سازنده
- مدت گارانتی
هرچه قدرت ضربه، کیفیت ساخت و مقاومت موتور در شرایط سخت صنعتی بیشتر باشد، قیمت آن نیز افزایش پیدا میکند. همچنین نوسانات نرخ ارز و برند سازنده نیز از مهمترین عوامل تغییر قیمت موتور ویبره در بازار ایران هستند.
⚡سوالات متداول
1- موتور ویبره بدنه چیست و چرا در صنعت استفاده میشود؟
موتور ویبره بدنه، قلب تپنده بسیاری از خطوط تولید و سیستمهای انتقال مواد است. این موتورها با تولید ارتعاشات هدفمند، به روانسازی فرآیندهایی چون تخلیه مواد از سیلو و قیف، فشردهسازی مواد (مثل بتن)، و جداسازی ذرات کمک میکنند. به طور خلاصه، باعث میشوند مواد به طور مؤثرتر و سریعتر جابهجا شوند.
2- چطور بهترین موتور ویبره را برای نیاز خود انتخاب کنم؟
انتخاب درست موتور ویبره به عوامل فنی مهمی بستگی دارد. شما باید به ابعاد کلی دستگاه یا سازهای که موتور روی آن نصب میشود (میز، قیف، سیلو و…) و همچنین بیشترین وزنی که مواد در آن قرار میگیرند توجه کنید. هرچه وزن بیشتر و ابعاد بزرگتر باشد، نیاز به موتوری با قدرت (نیروی گریز از مرکز) بالاتری دارید. تیم فنی ما آماده مشاوره برای انتخاب دقیق محصول است.
3- در هنگام تعویض موتور ویبره قبلی، به چه نکاتی باید توجه کرد؟
هنگام جایگزینی موتور، اطمینان از سازگاری ابعاد فیزیکی و محل نصب بسیار حیاتی است. لازم است فاصله دقیق بین پایههای موتور قبلی و اندازه سوراخهای پیچ را اندازهگیری کنید تا موتور جدید به راحتی و بدون نیاز به تغییرات اساسی در سازه، قابل نصب باشد. همچنین، توان موتور جدید باید متناسب با نیاز قبلی باشد.
4- ویژگی تنظیم زاویه وزنههای لنگ چه مزیتی دارد؟
این ویژگی به شما کنترل کامل بر شدت ارتعاش را میدهد. با تنظیم زاویه این وزنهها، میتوانید قدرت لرزش موتور را کم یا زیاد کنید. این انعطافپذیری برای تنظیم دقیق فرآیند، مثلاً برای انواع مختلف مواد یا مراحل گوناگون تولید، بسیار کاربردی است و به بهینهسازی عملکرد دستگاه کمک شایانی میکند.
۵. کاربردهای رایج موتور ویبره بدنه در صنایع چیست؟
موتورهای ویبره در طیف وسیعی از صنایع کاربرد دارند:
- صنایع غذایی: برای تخلیه یکنواخت غلات، شکر، آرد و…
- صنایع ساختمانی: در دستگاههای بتنساز و میزهای ویبره برای فشردهسازی بتن.
- صنایع معدنی و شیمیایی: برای تخلیه مواد پودری یا دانهبندی شده از سیلوها و مخازن.
- سیستمهای انتقال مواد: برای جابهجایی پیوسته قطعات یا مواد روی نوارهای نقاله ویبرهای.
