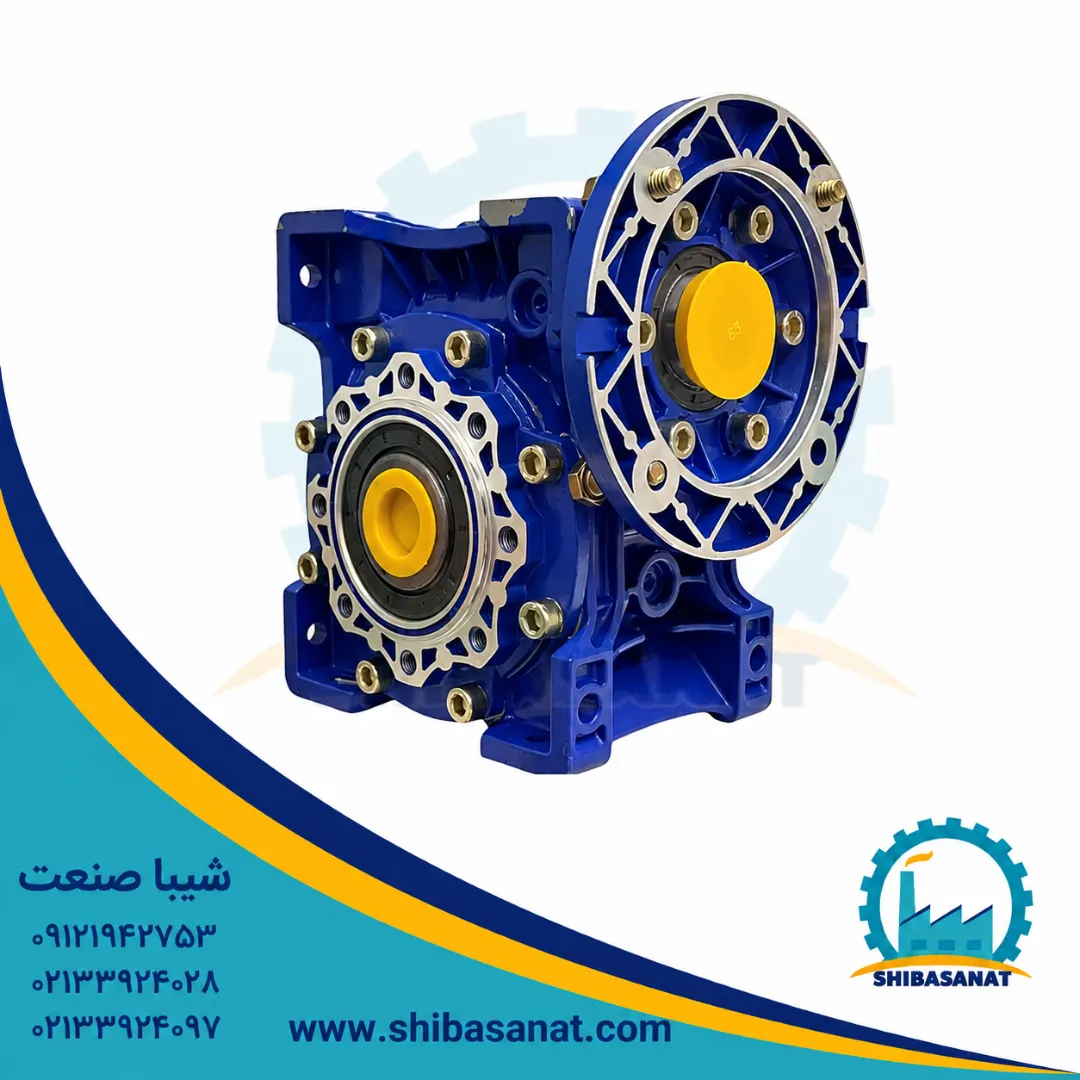

گیربکس حلزونی تیپ 75

توضیحات

گیربکس حلزونی تیپ 75 شامل دو بخش اصلی است. محور فولادی به نام ماردون  که جریان انرژی را از ورودی دریافت کرده و به یک چرخ دنده بشقابی از جنس برنج سخت شده می رساند.

ماردون انرژی را از منبع انرژی دریافت کرده و به وسیله چرخ دنده،گشتاور مورد نظر برای استفاده را تامین می کند. از دیگر اجزای گیربکس می توان به شافت، بلبرینگ و پوسته اشاره کرد. جنس پوسته گیربکس در تیپ های پایین عموما به صورت آلومینیومی است.این امر باعث کاهش وزن و سهولت در استفاده آن هاست. اما در تیپ های بالاتر مثل تیپ 90 که مصارف سنگین تری دارند از جنس چدن ساخته می شود تا مقاومت بالاتری داشته باشند.جنس چرخ دنده  برنج سخت شده و سنگ زده ساخته شده است تا باعث افزایش طول عمر و صدای کمتر گیربکس حین فعالیت شود.

بر اساس دنده های خروجی گیربکس حلزونی به تیپ های مختلف تبدیل می شود که بر این اساس قطر شافت خروجی و قطر شافت ورودی تغییر میکند. بنابراین با توجه به ابعاد و اندازه ها قدرت الکتروموتوری که قصد خرید آن را دارید متفاوت است.

به زبانی بسیار ساده هرچه نسبت گیربکس بالاتر رود تعداد دور های خروجی کمتر شده و قدرت گیربکس بالاتر می رود.

از نسبت های 1/7.5 – 1/10 – 1/15 – 1/20 – 1/25 – 1/30 – 1/40 – 1/50 – 1/60 – 1/80 – 1/100 در برای گیربکس های حلزونی در بازار وجود دارد.

این گیربکس در نسبت های 1/7.5 – 1/10 – 1/15 – 1/20 – 1/25 – 1/30 – 1/40 – 1/50 – 1/60 – 1/80 – 1/100 قابل خریداری می باشد.

در استفاده هایی که بار روی گیربکس زیاد است گیربکسی باید انتخاب شود که دور خروجی کمتر اما قدرت بیشتری منتقل می کند. این ساده ترین تعریف گشتاور است.

در گیربکس حلزونی تیپ 75  قطر شافت خروجی 28 و شافت های ورودی  28 و 24  است  که با این موضوع برای انتخاب الکتروموتور برای این گیربکس حتما باید الکتروموتور  1.1- 1.5- 2.2- 3 و 4 کانتخاب کرد.

اجزای گیربکس از جمله فلنچ و شافت ورودی گیربکس برای اتصال به الکتروموتور تک فاز به اصطلاح فریم نامیده می شود. هر تیپ از گیربکس های حلزونی معمولا داری چند فریم هستند که ابعاد شافت ورودی  در هر فریم منحصر به فرد می باشد.

این نوع گیربکس در انواع نوار نقاله، انواع میکسر، همزن، نوار نقاله مواد غذایی و…. مورد استفاده قرار می گیرد و به دو مدل اتصال فلنچ کوچک(B14) و فلنچ بزرگ(B4) تقسیم می شود.

با توجه به خاصیت عدم بازگشت پذیری می توانید این محصول  را حتی در مواقعی که وینچ برقی تک فاز برای استفاده قدرت کافی را ندارد، با اتصال به یک موتور الکتریکی تک فاز و شاسی کشی استفاده کنید.

در گیربکس حلزونی تیپ 75 وظیفه انتقال نیرو توسط دو چرخ دنده انجام می پذیرد.

الکتروگیربکس حلزونی در واقع گیربکس کوپله شده با موتور می باشد که بنا به در خواست مشتری با الکتروموتور سه فاز یا تک فازمورد نیاز ارائه خواهد شد.

همچنین برای خرید گیربکس حلزونی پیشنهاد می کنیم اول نگاهی به کاتالوگ گیربکس حلزونی کنید تا انتخاب دقیق تری داشته باشید.همینطور لیست قیمت را هم می توانید دانلود کنید.
