معرفی ۸ تکنولوژی جدید ساخت الکتروموتور | فناوری‌های نوین تولید موتورهای الکتریکی در شیبا صنعت

الکتروموتورهای صنعتی یکی از مهم‌ترین اجزای صنایع مدرن هستند و تقریباً در تمام بخش‌های صنعت، ساختمان، کشاورزی، حمل‌ونقل و حتی لوازم خانگی نقش کلیدی دارند. با افزایش نیاز به کاهش مصرف انرژی، افزایش راندمان و تولید تجهیزات هوشمند، تکنولوژی جدید ساخت الکتروموتور نیز طی سال‌های اخیر پیشرفت چشمگیری داشته است.

امروزه تولیدکنندگان بزرگ دنیا با استفاده از فناوری‌هایی مانند موتورهای براشلس (BLDC)، مواد مغناطیسی پیشرفته، چاپ سه‌بعدی، کنترل هوشمند، اینترنت اشیا (IoT)، سیستم‌های خنک‌کاری نوین و اتوماسیون خطوط تولید، الکتروموتورهایی با بازده بالاتر، ابعاد کوچک‌تر، طول عمر بیشتر و مصرف انرژی کمتر تولید می‌کنند.

این فناوری‌ها علاوه بر کاهش هزینه‌های بهره‌برداری، نقش مهمی در افزایش قابلیت اطمینان تجهیزات صنعتی و دستیابی به استانداردهای جهانی بهره‌وری انرژی دارند.

اگرچه اصول عملکرد الکتروموتور تکفاز و الکتروموتور سه فاز همچنان بر پایه میدان مغناطیسی استوار است، اما فناوری‌های جدید باعث شده‌اند این موتورها نسبت به نسل‌های قدیمی عملکرد بسیار بهتری داشته باشند و در صنایع مختلف با راندمان بالاتری مورد استفاده قرار گیرند.

در این مقاله با ۸ تکنولوژی جدید ساخت الکتروموتور، مزایا، کاربرد هر فناوری و تأثیر آن‌ها بر کیفیت، راندمان و آینده صنعت موتورهای الکتریکی آشنا خواهید شد.

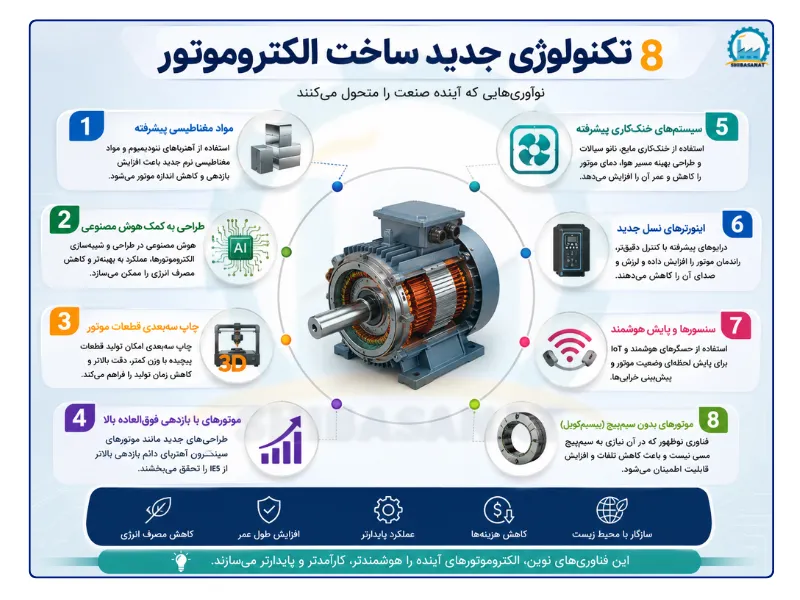

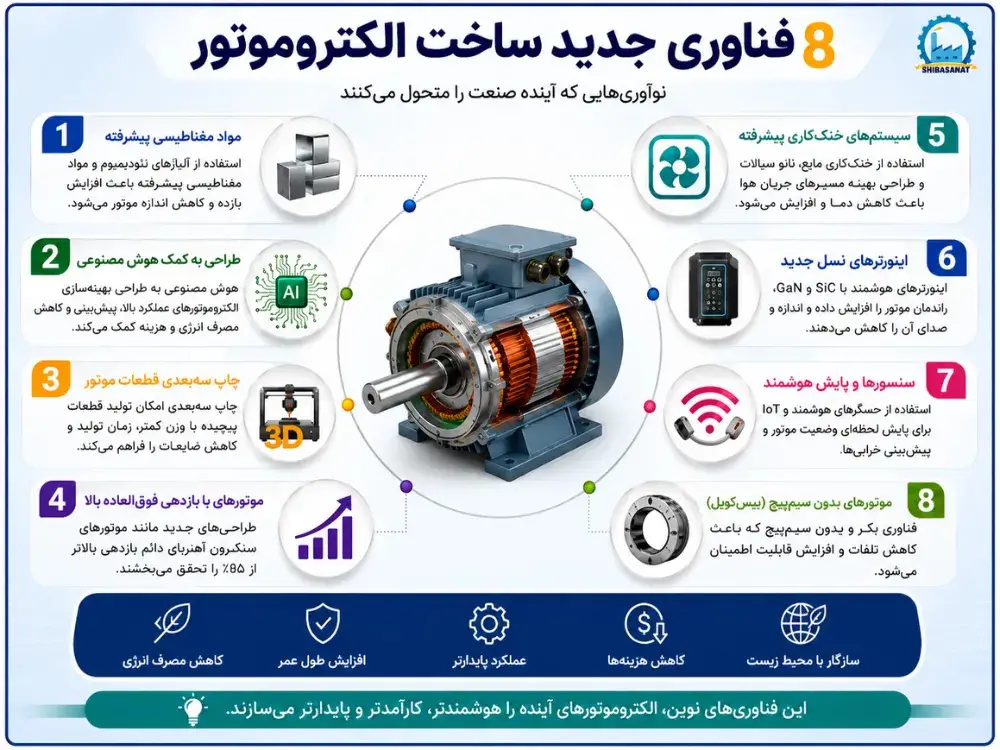

انواع تکنولوژی‌های جدید ساخت الکتروموتور

پیشرفت فناوری باعث شده است فرآیند طراحی و ساخت الکتروموتور نسبت به گذشته دستخوش تغییرات چشمگیری شود. امروزه تولیدکنندگان برای افزایش راندمان، کاهش مصرف انرژی، افزایش طول عمر و کاهش هزینه‌های نگهداری، از فناوری‌های نوین در تمامی مراحل طراحی، تولید و کنترل کیفیت استفاده می‌کنند.

تکنولوژی‌های جدید ساخت الکتروموتور تنها به استفاده از مواد اولیه بهتر محدود نمی‌شوند؛ بلکه طراحی کامپیوتری، کنترل هوشمند، استفاده از موتورهای راندمان بالا، تولید دقیق با چاپ سه‌بعدی و بهره‌گیری از سیستم‌های اتوماسیون نیز بخش مهمی از این تحول هستند.

در ادامه با مهم‌ترین فناوری‌های مورد استفاده در طراحی و تولید الکتروموتورهای مدرن آشنا می‌شویم.

۱- استفاده از مواد اولیه پیشرفته

یکی از مهم‌ترین فناوری‌های جدید در ساخت الکتروموتور، استفاده از مواد اولیه با کیفیت و خواص مهندسی بهبود یافته است. امروزه از ورق‌های فولادی سیلیسی با تلفات مغناطیسی کمتر، سیم‌های مسی با خلوص بالا، آهنرباهای دائمی قدرتمند و عایق‌های مقاوم در برابر حرارت استفاده می‌شود.

این مواد باعث می‌شوند که راندمان الکتروموتور افزایش یابد، تلفات انرژی کاهش پیدا کند، دمای کاری موتور کمتر شود، طول عمر سیم‌پیچ و بلبرینگ‌ها افزایش یابد و موتور با ابعاد کوچک‌تر، توان بیشتری تولید کند. به همین دلیل بسیاری از انواع الکتروموتور سه فاز و موتورهای راندمان بالا امروزی نسبت به نسل‌های قدیمی عملکرد بسیار بهتری دارند.

۲- طراحی الکتروموتورهای راندمان بالا

یکی از مهم‌ترین اهداف تکنولوژی جدید ساخت الکتروموتور، تولید موتورهایی با بیشترین بازده و کمترین مصرف انرژی است.

در این موتورها با استفاده از طراحی دقیق استاتور و روتور، بهینه‌سازی مسیر شار مغناطیسی و کاهش تلفات داخلی، راندمان موتور به میزان قابل توجهی افزایش پیدا می‌کند.

نمونه‌هایی از این فناوری عبارتند از:

• موتورهای راندمان بالا (IE3 و IE4)
• موتورهای سنکرون مغناطیس دائم (PMSM)
• موتورهای القایی با طراحی بهینه روتور

این موتورها علاوه بر کاهش هزینه برق، گرمای کمتری تولید کرده و عمر مفید بیشتری نیز دارند.

۳- فناوری بازیابی انرژی

یکی دیگر از فناوری‌های نوین، استفاده از سیستم‌های بازیابی انرژی است. در این روش، انرژی مکانیکی که در شرایط عادی به صورت گرما هدر می‌رود، دوباره به انرژی الکتریکی تبدیل شده و به سیستم بازمی‌گردد.

این فناوری بیشتر در مواردی مثل خودروهای برقی، خودروهای هیبریدی، آسانسورها، جرثقیل‌های صنعتی و سیستم‌های ترمز بازیافتی (Regenerative Braking) استفاده می‌شود. نتیجه استفاده از این فناوری، کاهش مصرف انرژی و افزایش راندمان کل سیستم است.

۴- استفاده از الکتروموتورهای براشلس (BLDC)

موتورهای براشلس (Brushless DC Motor) یکی از مهم‌ترین دستاوردهای صنعت الکتروموتور محسوب می‌شوند. در این موتورها به جای جاروبک و کموتاتور، از کنترل‌کننده الکترونیکی برای تغییر جهت جریان استفاده می‌شود.

مهم‌ترین مزایای موتورهای BLDC عبارتند از:

• راندمان بسیار بالا
• اصطکاک کمتر
• تولید صدای کمتر
• عمر طولانی‌تر
• نیاز کمتر به تعمیر و نگهداری
• کنترل دقیق سرعت و گشتاور

به همین دلیل امروزه از این موتورها در خودروهای برقی، پهپادها، تجهیزات پزشکی، ربات‌ها و بسیاری از لوازم خانگی پیشرفته استفاده می‌شود.

۵- استفاده از چاپ سه‌بعدی در ساخت قطعات

چاپ سه‌بعدی یکی از فناوری‌هایی است که به تدریج در صنعت ساخت الکتروموتور نیز جایگاه ویژه‌ای پیدا کرده است. این فناوری امکان تولید قطعات پیچیده با دقت بالا را فراهم می‌کند و زمان نمونه‌سازی را به شدت کاهش می‌دهد.

از چاپ سه‌بعدی برای ساخت موارد زیر استفاده می‌شود:

• نمونه اولیه استاتور
• قطعات روتور
• سیستم‌های خنک‌کننده
• قطعات سفارشی موتور

این فناوری علاوه بر کاهش هزینه توسعه محصول، امکان طراحی‌های پیچیده‌تر را نیز فراهم می‌کند.

۶- کنترل هوشمند و اینترنت اشیا

امروزه بسیاری از الکتروموتورهای صنعتی به سنسورها و سیستم‌های هوشمند مجهز هستند. این فناوری امکان پایش لحظه‌ای اطلاعاتی مانند دما، لرزش، جریان مصرفی، سرعت و وضعیت بلبرینگ‌ها را فراهم می‌کند.

با اتصال این اطلاعات به سیستم‌های اینترنت اشیا (IoT)، می‌توان خرابی‌های احتمالی را قبل از وقوع پیش‌بینی کرد و زمان تعمیرات را کاهش داد.

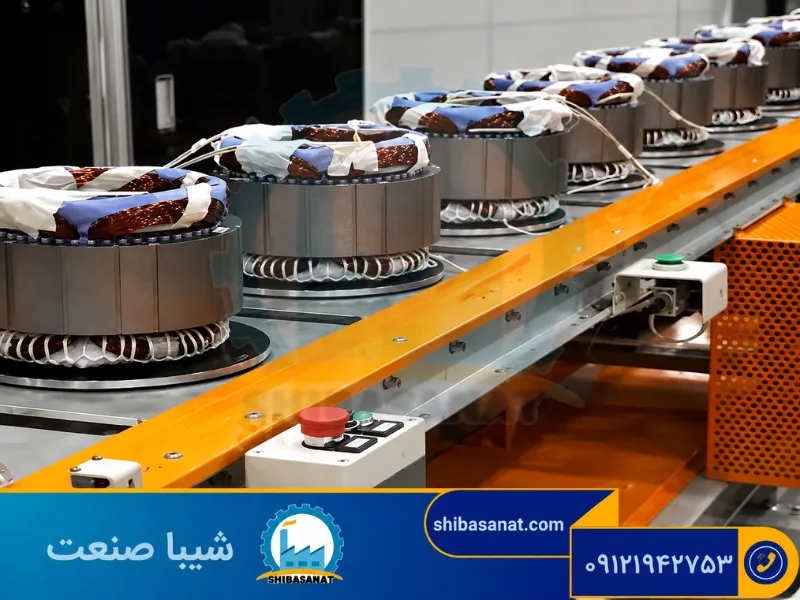

۷- اتوماسیون خطوط تولید

یکی دیگر از فناوری‌های جدید، استفاده از خطوط تولید تمام‌اتوماتیک در کارخانه‌های سازنده الکتروموتور است. در این روش، عملیات‌هایی مانند سیم‌پیچی، مونتاژ، تست الکتریکی، بالانس روتور و کنترل کیفیت با دقت بسیار بالا توسط تجهیزات اتوماتیک انجام می‌شود. نتیجه این فناوری، تولید موتورهایی با کیفیت یکنواخت، خطای کمتر و طول عمر بیشتر است.

۸- استفاده از سیستم‌های کنترلی پیشرفته

امروزه بسیاری از الکتروموتورها همراه با تجهیزات کنترلی پیشرفته مانند اینورتر (VFD) و درایوهای هوشمند استفاده می‌شوند.

این تجهیزات امکان کنترل دقیق مواردی مثل سرعت موتور، گشتاور، شتاب راه‌اندازی، توقف نرم و مصرف انرژی را فراهم می‌کنند. به همین دلیل استفاده از این فناوری علاوه بر افزایش طول عمر موتور، موجب کاهش چشمگیر مصرف برق و هزینه‌های بهره‌برداری می‌شود.

نکات مهم در طراحی و ساخت الکتروموتورهای مدرن

موفقیت در طراحی و تولید یک الکتروموتور تنها به استفاده از فناوری‌های جدید محدود نمی‌شود؛ بلکه رعایت اصول مهندسی در انتخاب مواد، طراحی، سیستم‌های کنترلی و مدیریت انرژی نیز نقش مهمی در عملکرد نهایی موتور دارد. تولیدکنندگان معتبر با رعایت این اصول، موتورهایی با راندمان بالاتر، مصرف انرژی کمتر و طول عمر بیشتر تولید می‌کنند.

استفاده از مواد اولیه پیشرفته

انتخاب مواد اولیه مناسب یکی از مهم‌ترین عوامل در کیفیت نهایی الکتروموتور است. استفاده از آلیاژهای مهندسی، ورق‌های فولادی سیلیسی با تلفات مغناطیسی پایین، سیم‌پیچ‌های مسی باکیفیت و عایق‌های مقاوم در برابر حرارت، موجب افزایش راندمان، کاهش تلفات انرژی و افزایش طول عمر موتور می‌شود. در برخی کاربردهای پیشرفته نیز از مواد نانوساختار برای بهبود خواص مکانیکی و حرارتی قطعات استفاده می‌شود.

طراحی مهندسی با شبیه‌سازی کامپیوتری

امروزه بیشتر شرکت‌های سازنده، قبل از تولید نمونه اولیه، عملکرد الکتروموتور را با استفاده از نرم‌افزارهای شبیه‌سازی و تحلیل المان محدود (FEA) بررسی می‌کنند. این روش امکان بهینه‌سازی میدان مغناطیسی، کاهش تلفات، بررسی وضعیت حرارتی، تحلیل ارتعاشات و افزایش راندمان موتور را پیش از مرحله تولید فراهم می‌کند.

استفاده از سیستم‌های خنک‌کاری بهینه

افزایش دمای کاری یکی از عوامل اصلی کاهش عمر الکتروموتور است. به همین دلیل در طراحی موتورهای جدید از سیستم‌های خنک‌کاری پیشرفته مانند فن‌های بهینه، کانال‌های گردش هوا و در برخی کاربردهای خاص، خنک‌کاری مایع استفاده می‌شود تا دمای موتور در محدوده استاندارد باقی بماند و عملکرد آن در شرایط کاری سنگین حفظ شود.

بهره‌گیری از هوش مصنوعی و کنترل دیجیتال

یکی از مهم‌ترین فناوری‌های جدید، استفاده از سیستم‌های کنترل هوشمند و الگوریتم‌های مبتنی بر هوش مصنوعی است. این فناوری‌ها امکان کنترل دقیق سرعت، گشتاور و مصرف انرژی را فراهم کرده و با تحلیل اطلاعات سنسورها، خرابی‌های احتمالی را پیش از وقوع شناسایی می‌کنند. نتیجه این موضوع، کاهش توقف خطوط تولید و افزایش قابلیت اطمینان الکتروموتور است.

مدیریت هوشمند مصرف انرژی

با افزایش هزینه انرژی، بهینه‌سازی مصرف برق به یکی از مهم‌ترین اهداف طراحی الکتروموتور تبدیل شده است. استفاده از اینورترها (VFD)، درایوهای هوشمند و سیستم‌های کنترل توان باعث می‌شود موتور تنها به اندازه نیاز انرژی مصرف کند. این فناوری علاوه بر کاهش هزینه‌های بهره‌برداری، موجب افزایش راندمان و کاهش استهلاک تجهیزات نیز می‌شود.

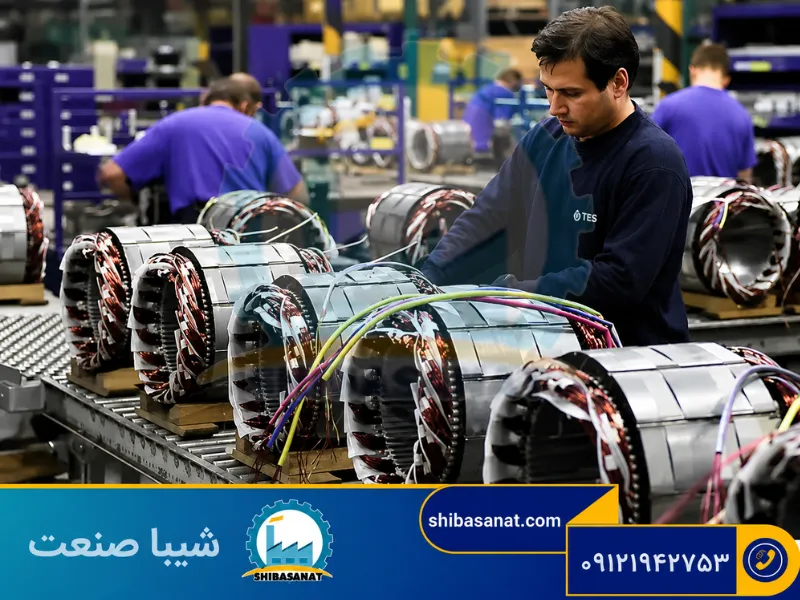

کارخانه تولید الکتروموتور

مراحل تولید الکتروموتور

تولید الکتروموتور فرآیندی مهندسی و چندمرحله‌ای است که از طراحی اولیه آغاز شده و پس از تولید، مونتاژ و انجام آزمون‌های کنترل کیفیت به محصول نهایی می‌رسد. اگرچه بسته به نوع موتور، مانند الکتروموتور تکفاز یا الکتروموتور سه فاز، جزئیات این فرآیند ممکن است متفاوت باشد، اما اصول کلی تولید در بیشتر کارخانه‌های سازنده یکسان است.

۱- تعیین نیاز و مشخصات فنی

اولین مرحله، مشخص کردن نوع کاربرد الکتروموتور است. در این بخش عواملی مانند توان، سرعت، گشتاور، شرایط محیطی، نوع بار، کلاس عایقی، درجه حفاظت (IP) و نحوه نصب مشخص می‌شوند تا موتور متناسب با نیاز طراحی شود.

۲- انجام محاسبات مهندسی

پس از تعیین مشخصات، مهندسان محاسبات الکترومغناطیسی و مکانیکی موتور را انجام می‌دهند. این محاسبات شامل طراحی استاتور و روتور، تعداد دور سیم‌پیچ‌ها، سطح مقطع سیم، شار مغناطیسی، انتخاب کلاس عایقی، میزان تلفات و راندمان موتور است.

دقت در این مرحله تأثیر مستقیمی بر عملکرد، مصرف انرژی، طول عمر و هزینه نهایی تولید الکتروموتور دارد.

۳- طراحی سه‌بعدی و شبیه‌سازی

در کارخانه‌های مدرن، طراحی موتور با استفاده از نرم‌افزارهای CAD و تحلیل المان محدود (FEA) انجام می‌شود. این شبیه‌سازی‌ها امکان بررسی میدان مغناطیسی، توزیع حرارت، لرزش، استحکام قطعات و راندمان موتور را قبل از ساخت فراهم می‌کنند و احتمال خطا را به حداقل می‌رسانند.

۴- انتخاب مواد اولیه باکیفیت

کیفیت مواد اولیه نقش مهمی در عملکرد الکتروموتور دارد. مهم‌ترین مواد مورد استفاده عبارتند از:

• ورق‌های فولادی سیلیسی برای هسته استاتور و روتور
• سیم مسی یا آلومینیومی استاندارد برای سیم‌پیچی
• عایق‌های مقاوم در برابر حرارت
• بلبرینگ‌های باکیفیت
• پوسته، شافت و اتصالات استاندارد

استفاده از مواد اولیه مرغوب باعث افزایش راندمان، کاهش تلفات انرژی و افزایش طول عمر موتور می‌شود.

۵- تولید و مونتاژ قطعات

پس از آماده شدن قطعات، فرآیند مونتاژ آغاز می‌شود. در این مرحله سیم‌پیچی استاتور، نصب روتور، مونتاژ بلبرینگ‌ها، شافت، پوسته، فن خنک‌کننده و سایر اجزا با استفاده از تجهیزات دقیق انجام می‌شود.

امروزه بسیاری از کارخانه‌های پیشرفته از خطوط تولید اتوماتیک و رباتیک استفاده می‌کنند تا دقت مونتاژ افزایش یافته و خطای انسانی کاهش پیدا کند.

۶- آزمون و کنترل کیفیت

هر الکتروموتور پیش از عرضه به بازار تحت آزمایش‌های مختلف قرار می‌گیرد، از جمله:

• تست مقاومت عایقی
• تست عملکرد سیم‌پیچ
• اندازه‌گیری جریان و ولتاژ
• بررسی لرزش و صدا
• اندازه‌گیری راندمان
• کنترل افزایش دما

این آزمایش‌ها تضمین می‌کنند که موتور مطابق استانداردهای بین‌المللی تولید شده است.

۷- درج مشخصات فنی و آماده‌سازی برای عرضه

در آخرین مرحله، اطلاعات فنی موتور روی پلاک مشخصات درج می‌شود. این اطلاعات معمولاً شامل توان، ولتاژ، جریان، سرعت، کلاس عایقی، درجه حفاظت، راندمان، فرکانس، ضریب توان و سایر مشخصات ضروری است.

همچنین کاتالوگ فنی و دستورالعمل نصب و نگهداری نیز همراه محصول ارائه می‌شود تا مصرف‌کننده بتواند از الکتروموتور به‌درستی استفاده کند.

آینده تکنولوژی ساخت الکتروموتور

صنعت الکتروموتور در سال‌های اخیر با سرعت زیادی در حال تحول است و انتظار می‌رود در آینده، تمرکز تولیدکنندگان بیش از گذشته بر افزایش راندمان، کاهش مصرف انرژی و هوشمندسازی موتورهای الکتریکی باشد. رشد خودروهای برقی، توسعه کارخانه‌های هوشمند، اینترنت اشیا (IoT) و هوش مصنوعی، مسیر طراحی و ساخت الکتروموتورها را به سمت موتورهای کم‌مصرف، کوچک‌تر و هوشمندتر سوق داده است.

از مهم‌ترین روندهای آینده در تکنولوژی ساخت الکتروموتور می‌توان به استفاده گسترده‌تر از موتورهای براشلس (BLDC)، مواد مغناطیسی پیشرفته، سیستم‌های کنترل مبتنی بر هوش مصنوعی، چاپ سه‌بعدی قطعات، بهینه‌سازی سیستم‌های خنک‌کاری و توسعه موتورهای با راندمان بسیار بالا (کلاس‌های IE4 و IE5) اشاره کرد.

این فناوری‌ها علاوه بر کاهش هزینه‌های انرژی، قابلیت اطمینان تجهیزات را نیز افزایش می‌دهند و هزینه‌های تعمیر و نگهداری را کاهش خواهند داد.

در سال‌های آینده، تولیدکنندگانی که بتوانند از فناوری‌های نوین در طراحی و ساخت الکتروموتور استفاده کنند، سهم بیشتری از بازار جهانی را در اختیار خواهند گرفت و محصولات آن‌ها از نظر بهره‌وری، دوام و سازگاری با استانداردهای بین‌المللی در جایگاه بالاتری قرار خواهند گرفت.

جدول مقایسه فناوری‌های جدید ساخت الکتروموتور

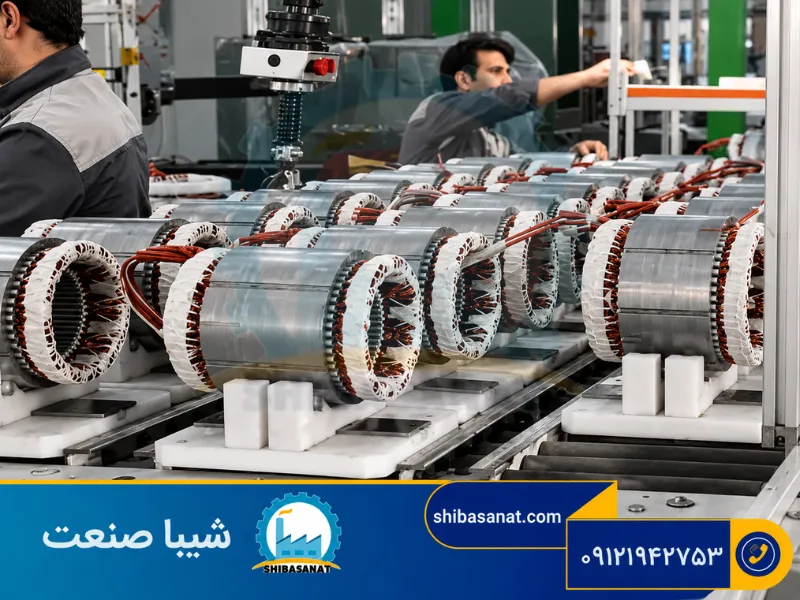

طراحی مدرن الکتروموتور

چالش‌های پیش روی تکنولوژی ساخت الکتروموتور

با وجود پیشرفت‌های چشمگیر در طراحی و تولید الکتروموتورها، این صنعت همچنان با چالش‌هایی مانند افزایش قیمت مواد اولیه، رعایت استانداردهای جدید بهره‌وری انرژی و کاهش مصرف برق روبه‌رو است. همچنین تولیدکنندگان باید محصولات خود را با فناوری‌های نوینی مانند اتوماسیون صنعتی، اینترنت اشیا (IoT) و سیستم‌های کنترل هوشمند سازگار کنند.

در کنار این موارد، افزایش طول عمر، کاهش هزینه‌های نگهداری و استفاده از مواد قابل بازیافت نیز از مهم‌ترین اهداف صنعت الکتروموتور در سال‌های آینده خواهد بود. غلبه بر این چالش‌ها، مسیر تولید موتورهای الکتریکی با راندمان بالاتر و عملکرد بهینه‌تر را هموار می‌کند.

سخن پایانی

پیشرفت فناوری باعث شده است که طراحی و ساخت الکتروموتورها نسبت به گذشته تغییرات چشمگیری داشته باشد. استفاده از مواد اولیه پیشرفته، موتورهای براشلس (BLDC)، سیستم‌های کنترلی هوشمند، چاپ سه‌بعدی، شبیه‌سازی‌های مهندسی و تجهیزات تولید اتوماتیک، همگی نقش مهمی در افزایش راندمان، کاهش مصرف انرژی، کاهش هزینه‌های نگهداری و افزایش طول عمر الکتروموتورها ایفا می‌کنند.

امروزه تولیدکنندگان معتبر جهان با بهره‌گیری از این فناوری‌ها، موتورهایی با بازده بالاتر، ابعاد بهینه‌تر و عملکرد قابل‌اعتمادتر تولید می‌کنند که پاسخگوی نیاز صنایع مختلف هستند.

در زمان انتخاب یا خرید الکتروموتور نیز توجه به فناوری ساخت، استانداردهای راندمان انرژی، کیفیت مواد اولیه و اعتبار برند، به اندازه مشخصاتی مانند توان و دور موتور اهمیت دارد. به همین دلیل، آشنایی با تکنولوژی‌های نوین ساخت می‌تواند به انتخاب محصولی باکیفیت‌تر و مقرون‌به‌صرفه‌تر کمک کند.

اگر قصد خرید الکتروموتور تکفاز برای مصارف عمومی یا الکتروموتور سه فاز برای کاربردهای صنعتی با بهترین برند را دارید، کارشناسان شیبا صنعت آماده‌اند تا با ارائه مشاوره تخصصی، مناسب‌ترین گزینه را متناسب با نیاز پروژه، شرایط کاری و بودجه شما معرفی کنند.

سوالات متداول

1- طراحی مدرن الکتروموتور چه تفاوتی با روش‌های سنتی دارد؟

در طراحی مدرن الکتروموتور از نرم‌افزارهای شبیه‌سازی، تحلیل المان محدود (FEA) و بهینه‌سازی دیجیتال استفاده می‌شود. این روش‌ها باعث افزایش راندمان، کاهش تلفات انرژی و کوچک‌تر شدن ابعاد موتور نسبت به طراحی‌های سنتی می‌شوند.

2- چه فناوری‌هایی در طراحی جدید الکتروموتورها استفاده می‌شود؟

در طراحی‌های جدید از موتورهای راندمان بالا (مانند کلاس‌های IE3 و IE4)، استفاده از اینورتر (VFD)، مواد مغناطیسی پیشرفته و سیستم‌های خنک‌کاری بهینه بهره گرفته می‌شود. این فناوری‌ها مصرف برق را کاهش داده و عمر مفید موتور را افزایش می‌دهند.

3- چرا استفاده از روش‌های مدرن در طراحی الکتروموتور اهمیت دارد؟

روش‌های مدرن باعث کاهش هزینه انرژی، افزایش طول عمر، کاهش لرزش و صدای موتور و بهبود عملکرد در شرایط صنعتی سنگین می‌شوند. این موضوع در صنایعی مانند پلاستیک، فولاد و سیمان اهمیت زیادی دارد.
