گیربکس جک اسکرو

خرید گیربکس جک اسکرو | قیمت روز، مشخصات فنی و مشاوره تخصصی

گیربکس‌ جک اسکرو، یکی از انواع گیربکس صنعتی است که برای برای تبدیل حرکت دورانی الکتروموتور به حرکت خطی و جابه‌جایی بارهای سنگین استفاده می‌شود. این گیربکس در بالابرهای صنعتی، خطوط تولید، ماشین‌آلات، سکوهای تنظیم ارتفاع و تجهیزات اتوماسیون کاربرد گسترده‌ای دارد.

این مکانیزم‌های دقیق و کارآمد، با تبدیل حرکت دورانی الکتروموتور به حرکت خطی مستقیم، امکان جابجایی و تنظیم موقعیت دقیق قطعات سنگین و حجیم را با حداقل تلاش فراهم می‌کنند.

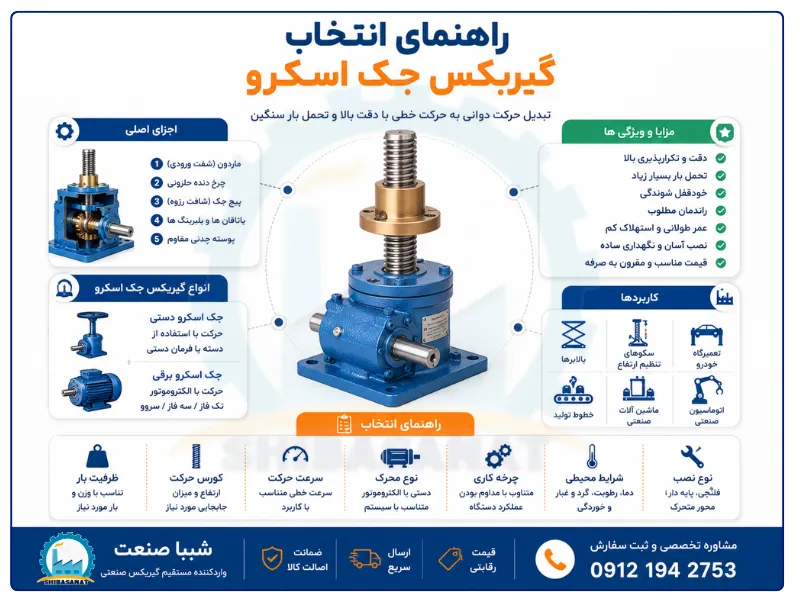

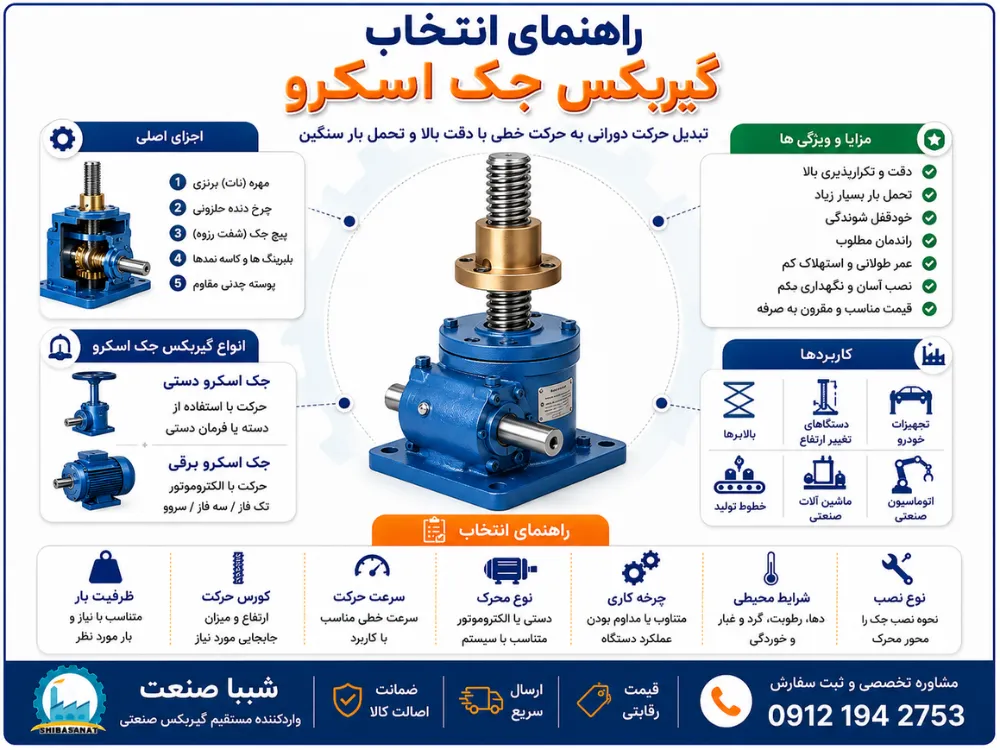

راهنمای انتخاب گیربکس جک اسکرو

انتخاب گیربکس جک اسکرو مناسب، علاوه بر افزایش ایمنی، باعث عملکرد دقیق‌تر، کاهش استهلاک و افزایش طول عمر تجهیزات می‌شود. قبل از خرید، ظرفیت بار، ارتفاع حرکت، سرعت جابه‌جایی و شرایط کاری را بررسی کنید تا گیربکسی متناسب با نیاز خود انتخاب نمایید.

• ظرفیت بار: گیربکس باید توان تحمل وزن موردنظر را داشته باشد.
• ارتفاع و کورس حرکت: میزان جابه‌جایی موردنیاز را مشخص کنید.
• سرعت حرکت: سرعت بالا یا حرکت دقیق، در انتخاب مدل مؤثر است.
• نوع محرک: دستی، الکتروموتور، سرووموتور یا گیربکس متناسب با سیستم انتخاب شود.
• چرخه کاری: برای کارکرد مداوم از مدل‌های مناسب استفاده کنید.
• شرایط محیطی: دما، رطوبت، گردوغبار و احتمال خوردگی را در نظر بگیرید.
• نوع نصب: جهت نصب و فضای موجود روی دستگاه را بررسی کنید.

عوامل مؤثر بر قیمت گیربکس جک اسکرو

قیمت گیربکس جک اسکرو به ظرفیت، ابعاد، نوع طراحی و کیفیت ساخت آن بستگی دارد. انتخاب مدل مناسب علاوه بر کاهش هزینه خرید، باعث افزایش طول عمر سیستم و کاهش هزینه‌های تعمیر و نگهداری خواهد شد.

• ظرفیت تحمل بار و تناژ جک
• تیپ و سایز گیربکس
• ارتفاع کورس و طول شافت رزوه
• نوع محرک (دستی یا برقی)
• جنس پوسته، پیچ و چرخ‌دنده‌ها
• کیفیت یاتاقان‌ها و سیستم روانکاری
• برند، کشور سازنده و کیفیت مونتاژ
• موجودی بازار و نوسانات نرخ ارز

«برای مشاهده قیمت‌های به روز و خرید گیربکس ارزان، همین حالا کلیک کنید.»

لیست قیمت گیربکس

اگر به دنبال راهکاری مطمئن برای افزایش، کاهش، یا موقعیت‌دهی اجسام با دقت بالا و تبدیل حرکت دورانی به حرکت خطی هستید، گیربکس‌ جک اسکرو انتخابی ایده‌آل برای شما خواهند بود.  مهم‌ترین کاربرد گیربکس جک اسکرو برای بلندکردن بارهای سنگین است.

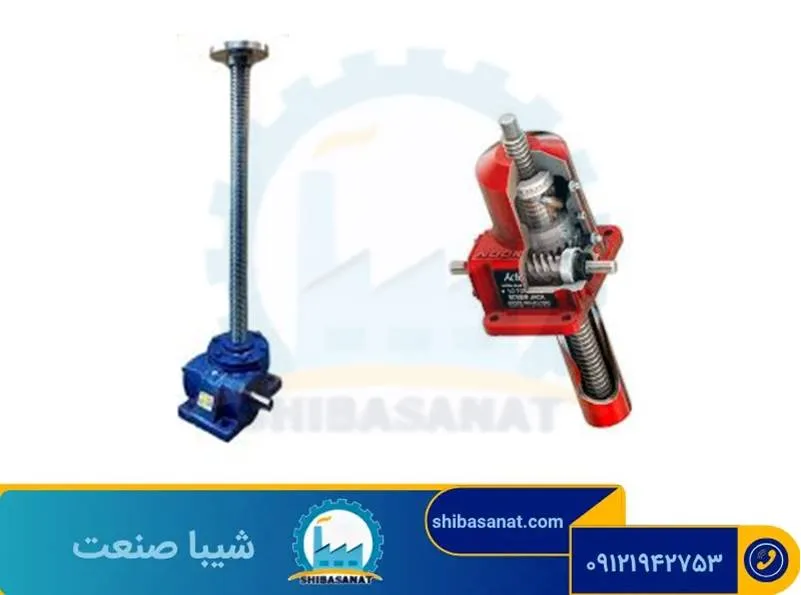

ساختار گیربکس ‎جک اسکرو

گیربکس جک اسکرو که حرکت دورانی را به خطی تبدیل می‌کند و از نظر ساختار شباهت زیادی به گیربکس حلزونی دارد. جک اسکرو شامل چرخ‌دنده حلزونی، ماردون، پیچ جک یا همان شافت رزوه، پوسته و بلبرینگ است. نحوه عملکرد جک اسکرو به صورت زیر است:

1. شفت ورودی یا همان ماردون گیربکس، به الکتروموتور تک فاز و سه فاز یا فرمان دستی گیربکس متصل است و نیروی ورودی را به چرخ‌دنده حلزونی منتقل می‌کند.
2. چرخ‌دنده حلزونی گیربکس جک اسکرو دور شفت رزوه قرار گرفته و هم‌زمان با چرخش، روی محور شافت حرکت می‌کند یا باعث حرکت خطی شافت رزوه (میله اسکرو) می‌گردد.

اجزای گیربکس جک اسکرو

اجزای گیربکس جک اسکرو را در ادامه معرفی می‌کنیم:

1- چرخ‌دنده حلزونی و ماردون: ماردون نوعی چرخ‌دنده پیچی شکل است که نقش شفت ورودی را دارد، که به یک منبع تغذیه مانند الکتروموتور و یا دسته متصل می‌شود و نیروی اولیه را دریافت می‌کند. ماردون اغلب از فولاد سخت کاری شده ساخته شده تا قدرت کافی جهت انتقال نیروی ورودی را به چرخ‌دنده حلزونی داشته باشد.

نکته: برای گیربکس جک اسکرو سه مدل چرخ‌دنده موجود است که در سایت شیبا صنعت به قیمت 150,000,000 ریال به فروش می‌رسد. این سه مدل عبارتند از: ZQ500 – ZQ300 – ZQ300

2- پیچ جک یا شافت رزوه: پیچ جک، به محرکی که نیاز به حرکت خطی دارد متصل است و حرکت دورانی را به حرکت خطی تبدیل می‌کند.

3- پوسته یا محفظه: پوسته گیربکس جک اسکرو اغلب چدنی است زیرا باید مقاومت کافی جهت تحمل بارهای بسیار زیاد را داشته باشد.

4- یاتاقان ها: برای کاهش اصطکاک و پشتیبانی بیشتر و ایجاد حرکت نرم قطعات دوار داخل گیربکس، در محورهای ورودی و خروجی از بلبرینگ و یاتاقان استفاده می‌شود.

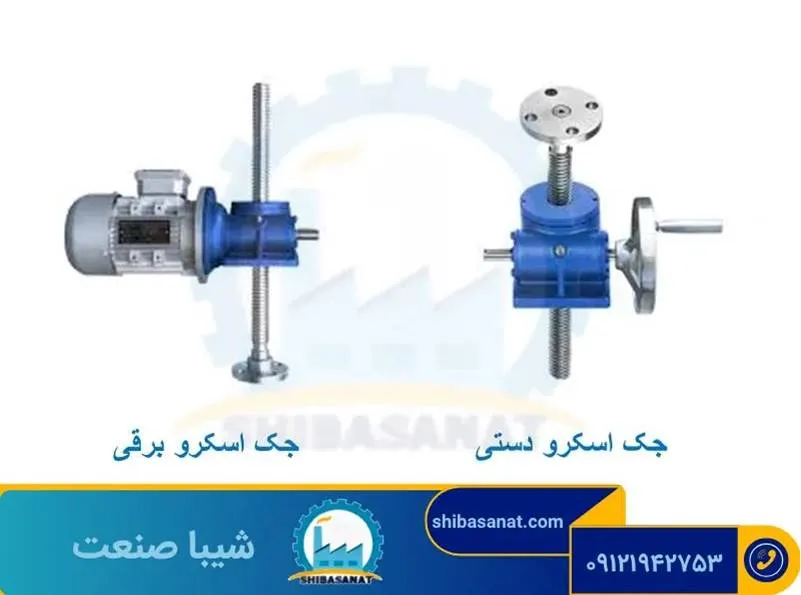

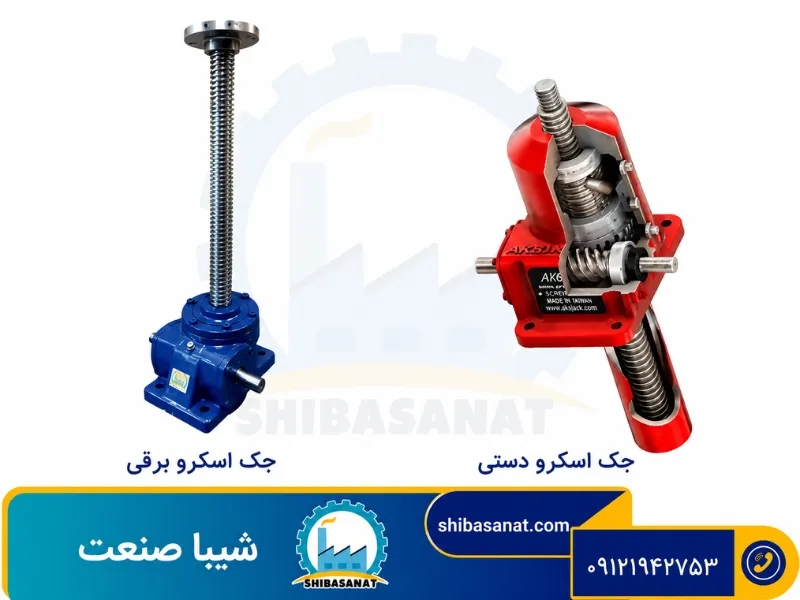

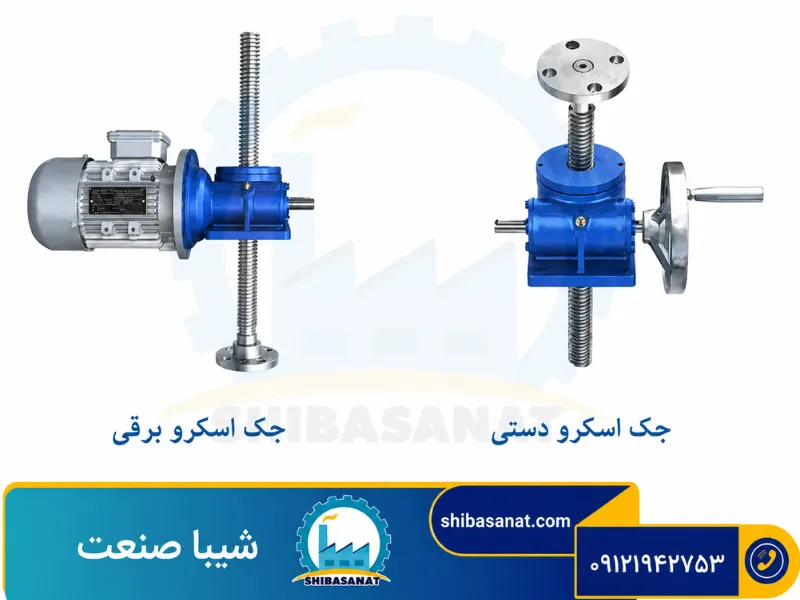

انواع گیربکس جک اسکرو

به طور کلی گیربکس‌های جک اسکرو به دو دسته تقسیم‌بندی می‌شوند:

1.  جک اسکرو دستی: جک اسکرو دستی، ساده‌ترین نوع گیربکس جک اسکرو است و از یک دسته برای تأمین نیروی اولیه استفاده می‌کند.
2.  جک اسکرو برقی: جک اسکرو برقی از انواع الکتروموتور سه فاز و تکفاز و سروو موتور برای چرخاندن شافت و ایجاد حرکت خطی استفاده می‌کند.

انواع تیپ‌های رایج گیربکس جک اسکرو

گیربکس‌های جک اسکرو از نظر ابعاد بدنه، ظرفیت تحمل بار و مشخصات مکانیکی، دارای تیپ‌های مختلفی است، انتخاب تیپ مناسب بر ایمنی، طول عمر، راندمان و عملکرد صحیح سیستم تاثیر بسیاری دارد:

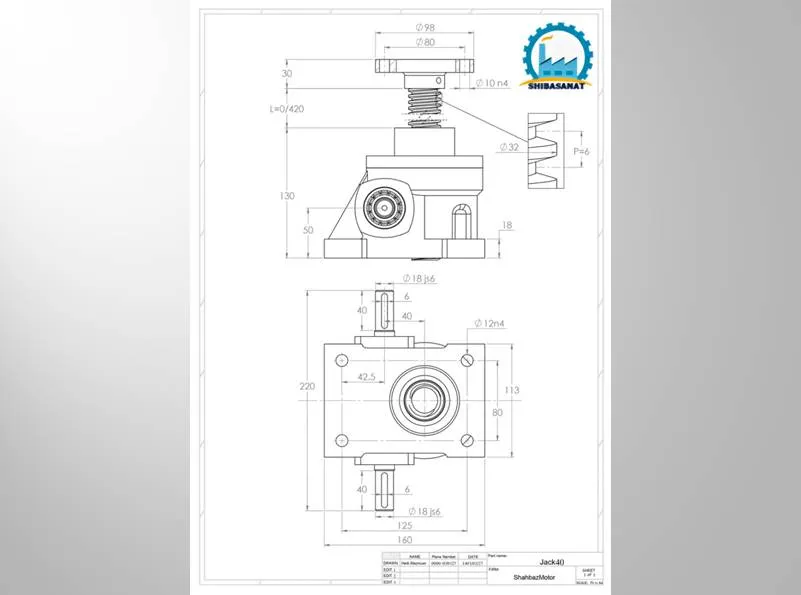

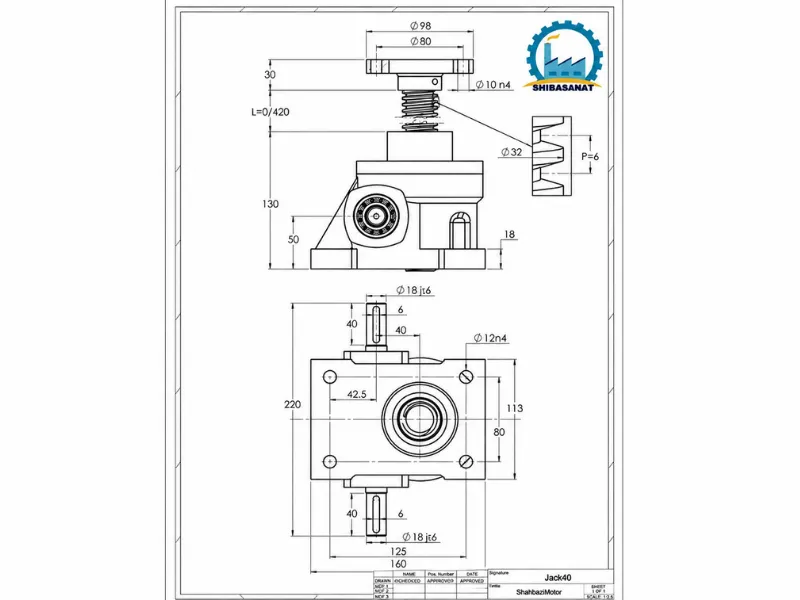

گیربکس جک اسکرو تیپ 40

گیربکس جک اسکرو تیپ 40 کوچک‌ترین تیپ رایج بوده و برای کاربردهای سبک صنعتی و تنظیم ارتفاع با بار محدود مناسب است. این مدل بیشتر در سیستم‌هایی به کار می‌رود که نیاز به دقت حرکتی دارد و زمان کاری، کوتاه و متناوب است.

این تیپ برای کاربردهای تنظیمی، تجهیزات سبک صنعتی و مکانیزم‌هایی که نیاز به سرعت بالا ندارند، مناسب است.

نکات و مشخصات فنی

• مناسب بارهای سبک
• ابعاد کوچک و وزن کم
• مناسب فضاهای محدود
• قابلیت استفاده به‌صورت دستی یا الکتروموتورهای کوچک
• راندمان پایین‌تر اما دارای خودقفل‌شوندگی مناسب

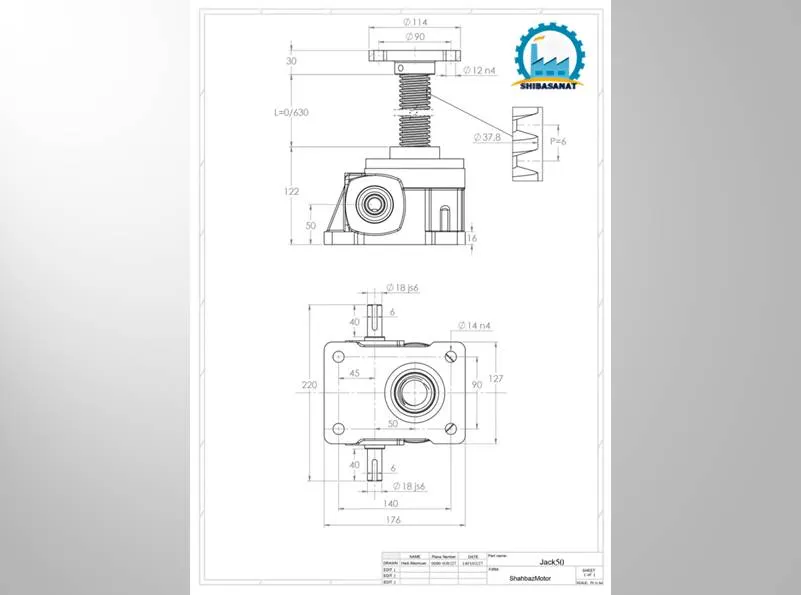

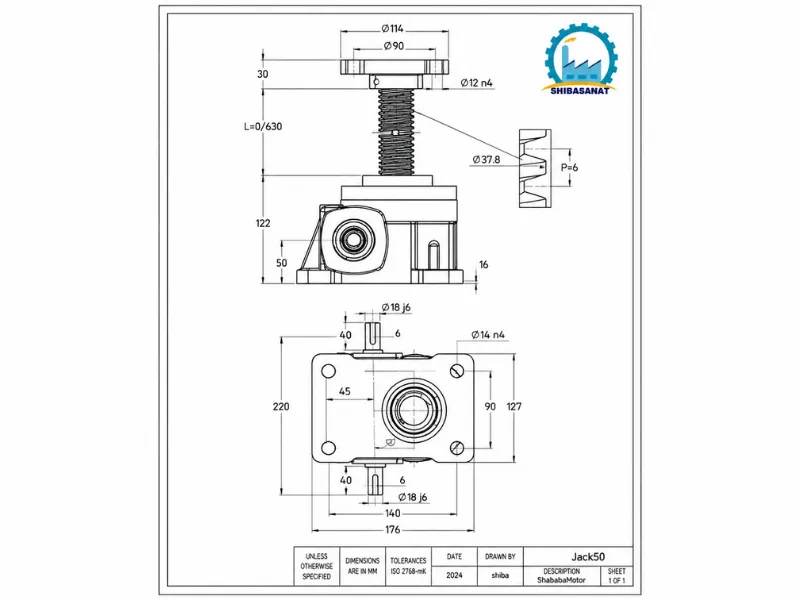

گیربکس جک اسکرو تیپ 50

گیربکس جک اسکرو تیپ 50 یکی از پرمصرف‌ترین مدل‌ها در کاربردهای صنعتی سبک تا متوسط است. این مدل انتخاب مناسبی برای مواردی است که به ایمنی و دوام بالاتر نسبت به مدل‌های سبک نیاز دارند.

نکات و مشخصات فنی

• ظرفیت بار بالاتر
• استحکام مناسب
• قابلیت کوپل با الکتروموتورهای تک‌ فاز و سه‌ فاز کوچک
• مناسب بالابرهای کارگاهی، تجهیزات خدماتی و سکوهای تنظیم ارتفاع
• عملکرد پایدار در زمان کاری محدود

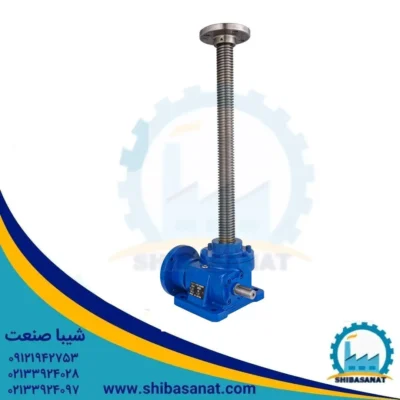

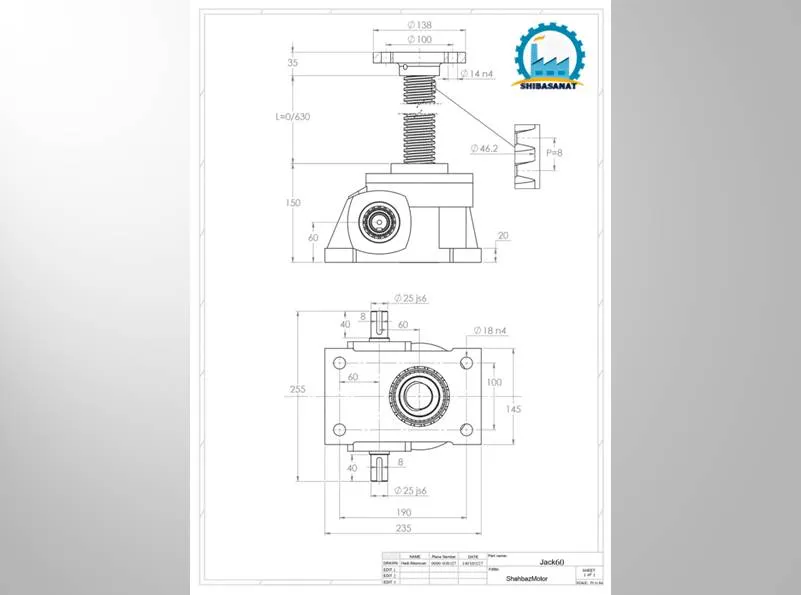

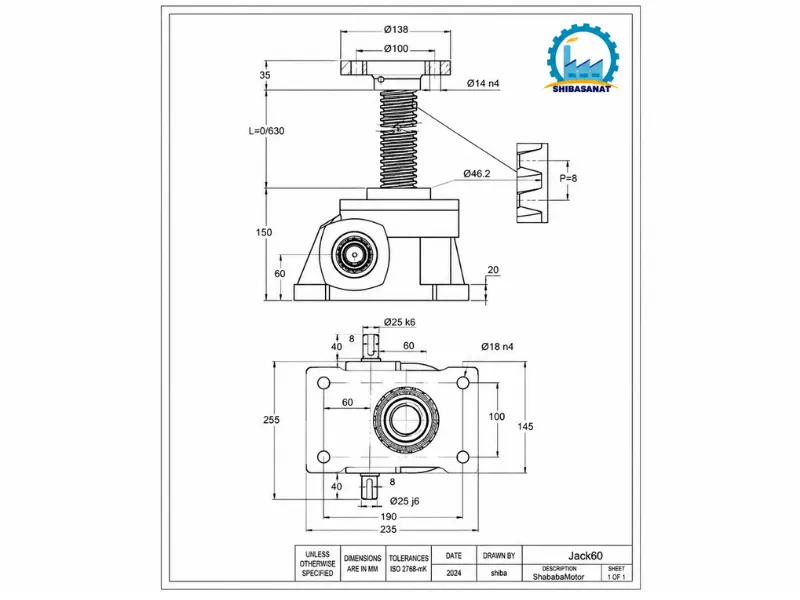

گیربکس جک اسکرو تیپ 60

گیربکس جک اسکرو تیپ 60 در دسته مدل‌های نیمه‌سنگین صنعتی است و برای کاربردهایی است که بار قابل توجهی وجود دارد، اما همچنان کنترل حرکت و دقت اهمیت بالایی دارد.

نکات و مشخصات فنی تیپ 60

• ظرفیت بار مناسب
• بدنه مستحکم‌
• قابلیت استفاده در سیستم‌های برقی با موتورهای توان بالاتر
• مناسب خطوط تولید، تجهیزات صنعتی و سیستم‌های بالابر با کاربری مداوم
• طراحی‌شده برای تحمل بار فشاری ثابت

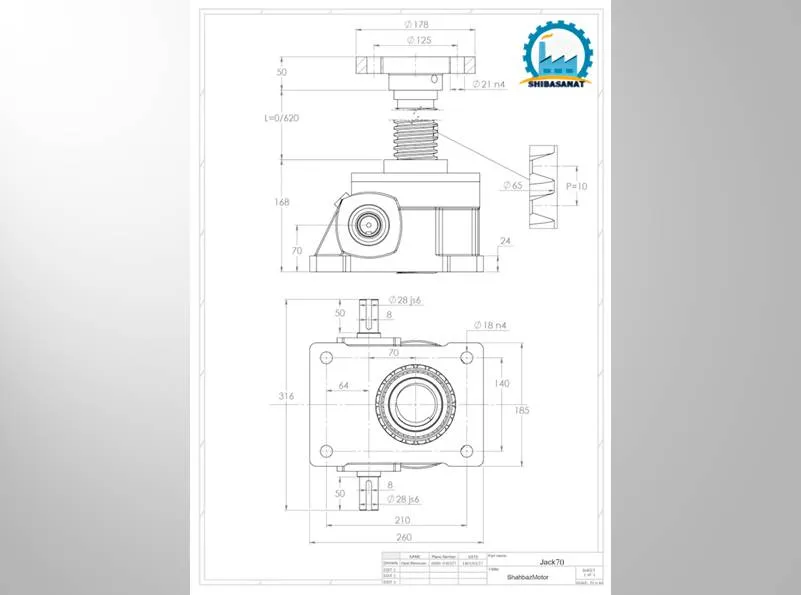

گیربکس جک اسکرو تیپ 70

گیربکس جک اسکرو تیپ 70 بزرگ‌ترین و قوی‌ترین مدل در میان تیپ‌های رایج است و برای تحمل بارهای سنگین در شرایط کاری صنعتی طراحی شده است.

نکات و مشخصات فنی تیپ 70

• ظرفیت بار بالا و مناسب کاربردهای سنگین
• بدنه بزرگ و مقاوم با طول عمر بالا
• مناسب صنایع سنگین، سکوهای بزرگ و تجهیزات بالابر صنعتی
• دارای خاصیت خودقفل‌شوندگی

جدول مقایسه فنی تیپ‌های گیربکس جک اسکرو

در جدول زیر، تیپ‌های مختلف گیربکس جک اسکرو از نظر ظرفیت بار، نوع کاربرد و شرایط کاری با یکدیگر مقایسه شده‌اند. این مقایسه به شما برای انتخاب بهتر کمک می‌کند.

برای خرید گیربکس جک اسکرو از وارد کننده مستقیم و بدون واسطه، همین حالا تماس بگیرید!

09121942753

مزایا و ویژگیهای گیربکس جک اسکرو

در زیر با مزایا و ویژگیهای مهم گیربکس جک اسکرو آشنا می‌شویم:

• دقت و تکرارپذیری بالا: قابلیت موقعیت‌دهی با دقت بالا، ایده‌آل برای کاربردهای حساس.
• ظرفیت باربری متنوع: از بارهای سبک تا تناژهای بسیار سنگین، با طراحی‌های متناسب. توانایی تحمل بار بسیار زیاد
• راندمان مطلوب: انتقال قدرت مؤثر با اتلاف انرژی کم.
• قابلیت خودقفل‌شوندگی (Self-Locking): در بسیاری از مدل‌ها، موقعیت تنظیم شده بدون نیاز به نیروی خارجی ثابت باقی می‌ماند. خود قفل شوندگی یا عدم برگشت پذیری، به این معنا است که جک اسکرو بدون نیاز به ترمز یا تجهیزات مشابه، می‌تواند موقعیت خود را حفظ کند. و اصطکاک زیاد بین چرخ‌دنده و پیچ جک هنگام حرکت بوجود می‌آید و هنگامی که گیربکس از چرخش متوقف می‌شود، در برابر نیروی خارجی محرک، مقاومت می‌کند.
• مقاومت و دوام: ساخته شده از مواد با کیفیت برای کارکرد طولانی مدت در شرایط مختلف صنعتی.
• اندازه کوچک و وزن سبک: گیربکس جک اسکرو در مقایسه با انواع دیگر بسیار کوچک هستند که برای کاربردهایی که فضای محدودی دارند مناسب است.
• تطبیق پذیری: گیربکس جک اسکرو تطبیق پذیری بالایی با اکثر کاربردهای صنعتی دارد و تقریباً در تمامی صنایع می‌توان از این گیربکس استفاده کرد.
• قیمت مناسب و مقرون به صرفه
• صدای کم
• نصب و راه اندازی آسان و راندمان کاری بالا

محدودی‎ت‌های گیربکس جک اسکرو

با وجود تمام ویژگیها، گیربکس جک اسکرو دارای محدودیت‌ها و معایبی نیز می‌باشد:

• محدودیت ظرفیت برای بلند کردن بار
• افزایش اصطکاک با افزایش بار و تحمل وزن
• نیاز به گشتاور ورودی بالاتر
• محدودیت در تنظیم سرعت خروجی
• در کاربردهای بسیار سنگین و سیکل کاری کاملاً مداوم، باید ظرفیت گیربکس و شرایط کاری به‌دقت انتخاب شود.

کاربردهای گیربکس جک اسکرو:

گیربکس‌ جک اسکرو در دنیای امروز نقشی حیاتی ایفا می‌کنند و در صنایع متعددی به کار گرفته می‌شوند:

• صنعت خودروسازی: در تعمیرگاه خودرو و خطوط تولید، جک‌های بالابر خودرو، سیستم‌های تنظیم صندلی.
• رباتیک و اتوماسیون صنعتی: در بازوهای رباتیک، سیستم‌های انتقال مواد، بالابرهای اتوماتیک.
• دستگاه‌های CNC و ماشین‌سازی: در محورهای حرکتی، تنظیم ارتفاع ابزار.
• صنایع فلزی و آهنگری: در پرس‌ها، گیوتین‌ها، و تجهیزات شکل‌دهی فلزات.
• صنایع غذایی و دارویی: در خطوط پرکن، بسته‌بندی و تجهیزات تولید.
• ساخت و ساز و معدن: در تجهیزات بالابر، سکوهای کار، و ماشین‌آلات سنگین.
• سیستم‌های نمایشگاهی و صحنه: در بالابرهای دکور و سن و تنظیم ارتفاع سطح سکوها

چگونه گیربکس جک اسکرو مناسب را انتخاب کنیم؟

انتخاب صحیح گیربکس جک اسکرو به عوامل مختلفی بستگی دارد:

1. ظرفیت باربری: حداکثر وزنی که گیربکس باید جابجا کند.
2. سرعت حرکت خطی: سرعت مورد نیاز برای جابجایی.
3. نوع و اندازه اسکرو: تعیین‌کننده دقت و راندمان.
4. چرخه کاری: میزان استفاده مداوم از گیربکس.
5. شرایط محیطی: دما، رطوبت، گرد و غبار و سایر عوامل.
6. نیروی محرکه: نوع موتور و توان مورد نیاز.

مشخصات فنی انواع گیربکس جک اسکرو

نگهداری و سرویس جک اسکرو

برای اطمینان از عملکرد بهینه و افزایش طول عمر گیربکس جک اسکرو، رعایت نکات نگهداری ضروری است:

• روانکاری منظم: استفاده از گریس یا روغن مناسب طبق توصیه‌های سازنده برای بلبرینگ‌ها و اسکرو.
• بازرسی دوره‌ای: بررسی وضعیت اسکرو، مهره، بلبرینگ‌ها و اتصالات از نظر فرسودگی یا آسیب.
• حفاظت از گرد و غبار: استفاده از درپوش‌ها و کاورهای محافظ برای جلوگیری از ورود آلودگی به مکانیزم.
• کنترل بار: اطمینان از عدم تجاوز بار از ظرفیت مجاز گیربکس.

همین حالا با کارشناسان شیبا صنعت تماس بگیرید و جک اسکرو مناسب تجهیزات خود را با مشاوره رایگان و ارسال فوری دریافت کنید!

09121942753

نتیجه گیری

گیربکس جک اسکرو یکی از بهترین گزینه‌ها برای تبدیل حرکت دورانی به حرکت خطی و جابه‌جایی بار با دقت بالا است. انتخاب صحیح ظرفیت، تیپ و نوع محرک، تأثیر مستقیمی بر ایمنی، راندمان و طول عمر سیستم دارد. در شیبا صنعت انواع گیربکس جک اسکرو با قیمت مناسب، ضمانت اصالت کالا و مشاوره تخصصی قبل از خرید عرضه می‌شود.

⚡ سوالات متداول

1- تفاوت گیربکس جک اسکرو با جک هیدرولیک چیست؟

گیربکس جک اسکرو به دلیل طراحی ساده، تعمیر و نگهداری بسیار کمتری دارد و برخلاف هیدرولیک که نیاز به روغن و شیلنگ دارد، در حالت سکون کاملاً قفل می‌ماند و جابه‌جایی ناخواسته ندارد. این سیستم برای محیط‌های تمیز و کاربردهای با دقت بالا ایده‌آل است.

2- چگونه ظرفیت مناسب برای گیربکس جک اسکرو را انتخاب کنیم؟

ظرفیت باید بر اساس مجموع بار ثابت و بار متحرک محاسبه شود. پیشنهاد می‌شود برای افزایش طول عمر سیستم، مدلی را انتخاب کنید که تا حدودی بیش از نیاز واقعی شما ظرفیت تحمل بار داشته باشد.

3- چرا گیربکس جک اسکرو گیر می‌کند یا خراب می‌شود؟

رایج‌ترین عوامل خرابی عبارتند از: روغن‌کاری نامناسب، وارد شدن فشار جانبی (فقط بار عمودی مجاز است)، عدم تراز بودن در هنگام نصب، و ورود گرد و غبار به رزه‌های پیچ.

4- آیا جک اسکرو در محیط‌های آلوده و مرطوب کار می‌کند؟

بله، در محیط‌های مرطوب باید از مدل‌های استیل یا ضدزنگ استفاده کرد. در محیط‌های پر گرد و غبار نیز استفاده از محافظ برای پوشاندن رزه‌ها جهت جلوگیری از استهلاک سریع الزامی است.

5- آیا گیربکس جک اسکرو قابلیت خودقفل‌شوندگی دارد؟

بله، بسیاری از مدل‌های گیربکس جک اسکرو به دلیل استفاده از مکانیزم حلزونی، خاصیت خودقفل‌شوندگی دارند و پس از توقف موتور، بار را بدون نیاز به ترمز در موقعیت خود نگه می‌دارند.
