سایز یا تیپ گیربکس صنعتی چیست؟ راهنمای انتخاب سایز مناسب در شیبا صنعت

گیربکس صنعتی یکی از تجهیزات مهم برای انتقال قدرت، کاهش یا افزایش سرعت و افزایش گشتاور در ماشین‌آلات و خطوط تولید است. این تجهیزات در مدل‌ها و اندازه‌های مختلف تولید می‌شوند و می‌توانند در کنار انواع الکتروموتور سه فاز و تک فاز مورد استفاده قرار بگیرند.

سایز یا تیپ گیربکس صنعتی به مجموعه‌ای از مشخصات مانند ابعاد گیربکس، اندازه شفت‌ها و ظرفیت انتقال گشتاور آن اشاره دارد. هر گیربکس با توجه به سایز و مدل خود، ظرفیت مشخصی برای انتقال قدرت دارد و باید متناسب با نیاز دستگاه انتخاب شود.

انتخاب سایز مناسب اهمیت زیادی دارد، زیرا اگر گیربکس نسبت به بار کاری کوچک باشد، ممکن است تحت فشار قرار گرفته و دچار استهلاک و خرابی زودهنگام شود. از طرف دیگر، انتخاب گیربکس بزرگ‌تر از نیاز نیز می‌تواند هزینه خرید و فضای موردنیاز برای نصب را افزایش دهد.

تیپ یا سایز گیربکس چیست؟

تیپ یا سایز گیربکس صنعتی به مدل و اندازه گیربکس و ظرفیت آن برای انتقال قدرت و گشتاور اشاره دارد. این مشخصه معمولاً با یک کد یا عدد توسط سازنده تعیین می‌شود و می‌تواند با مواردی مانند ابعاد بدنه، اندازه شفت، ظرفیت گشتاور و مشخصات نصب گیربکس ارتباط داشته باشد.

به زبان ساده، سایز گیربکس به ما کمک می‌کند بدانیم یک گیربکس برای چه میزان بار و چه نوع کاربردی مناسب است. البته بزرگ‌تر بودن سایز همیشه به معنی بهتر بودن گیربکس نیست؛ بلکه باید سایز آن متناسب با توان موتور، دور، گشتاور موردنیاز و شرایط کاری انتخاب شود.

هنگام خرید گیربکس صنعتی، توجه به سایز اهمیت زیادی دارد. گیربکس باید از نظر ورودی و خروجی نیز با تجهیزات متصل به آن، مانند الکتروموتور تکفاز یا سه فاز، هماهنگ باشد. انتخاب نادرست می‌تواند باعث افزایش فشار روی گیربکس، استهلاک بیشتر و کاهش عمر تجهیزات شود.

تفاوت سایز و تیپ گیربکس چیست؟

سایز و تیپ گیربکس در بسیاری از موارد برای معرفی مدل و اندازه گیربکس به کار می‌روند، اما این دو اصطلاح همیشه دقیقاً یک معنی ندارند. سایز معمولاً بیشتر به ابعاد فیزیکی، اندازه شفت و ظرفیت انتقال گشتاور اشاره دارد، در حالی که تیپ می‌تواند بیانگر مدل، سری ساخت یا طراحی خاص گیربکس باشد.

با این حال، نحوه استفاده از این اصطلاحات در برندها و مدل‌های مختلف یکسان نیست. به همین دلیل برای تشخیص دقیق سایز یا تیپ گیربکس، بهتر است کد درج‌شده روی پلاک را با کاتالوگ همان سازنده تطبیق دهید.

چه عواملی در تعیین سایز گیربکس مؤثر هستند؟

برای تعیین سایز مناسب، فقط به ابعاد ظاهری گیربکس توجه نمی‌شود. موارد زیر نیز اهمیت دارند:

• گشتاور موردنیاز: گیربکس باید بتواند نیروی چرخشی موردنیاز دستگاه را تأمین کند.
• توان ورودی: توان موتور باید با ظرفیت گیربکس هماهنگ باشد.
• نسبت تبدیل: نسبت تبدیل باید متناسب با دور ورودی و دور خروجی موردنیاز انتخاب شود.
• اندازه شفت: قطر و نوع شفت ورودی و خروجی باید با تجهیزات متصل به گیربکس هماهنگ باشد.
• ابعاد و فضای نصب: اندازه گیربکس باید با فضای موجود برای نصب مطابقت داشته باشد.
• نوع و شرایط کاری: میزان بار، ساعات کار، ضربه‌های واردشده و شرایط محیطی نیز در انتخاب سایز مناسب تأثیر دارند.

بنابراین، برای انتخاب سایز گیربکس بهتر است هم مشخصات فنی و هم شرایط واقعی کار دستگاه در نظر گرفته شود. در بخش‌های بعدی، انواع تیپ و سایز گیربکس‌های صنعتی را بررسی می‌کنیم و تفاوت آن‌ها را ساده‌تر توضیح می‌دهیم.

اهمیت انتخاب تیپ یا سایز مناسب گیربکس

انتخاب سایز مناسب گیربکس صنعتی تأثیر مستقیمی بر عملکرد، طول عمر و هزینه‌های نگهداری دستگاه دارد. اگر گیربکس متناسب با شرایط کاری انتخاب نشود، ممکن است تحت فشار بیشتری قرار بگیرد و دچار افزایش استهلاک، لرزش، صدا یا خرابی زودهنگام شود.

انتخاب صحیح تیپ و سایز گیربکس مزایای مهمی دارد:

• افزایش راندمان: قدرت و گشتاور به شکل مناسب‌تری به دستگاه منتقل می‌شود.
• افزایش طول عمر: گیربکس در محدوده کاری مناسب فعالیت می‌کند و فشار اضافی کمتری به قطعات وارد می‌شود.
• کاهش هزینه تعمیرات: انتخاب درست می‌تواند از خرابی زودهنگام و هزینه‌های اضافی جلوگیری کند.
• هماهنگی با تجهیزات: گیربکس باید از نظر توان، دور، شفت و نحوه نصب با الکتروموتور و سایر تجهیزات هماهنگ باشد.
• عملکرد مطمئن‌تر: انتخاب مناسب باعث می‌شود دستگاه با پایداری بیشتری کار کند.

بنابراین، هنگام انتخاب گیربکس نباید فقط به قیمت یا اندازه ظاهری آن توجه کرد؛ بلکه باید مشخصات فنی و شرایط واقعی کار دستگاه نیز بررسی شود.

نکات مهم در انتخاب تیپ یا سایز گیربکس

برای انتخاب سایز مناسب گیربکس، ابتدا باید مشخص شود دستگاه در چه شرایطی قرار است کار کند و چه مقدار سرعت و گشتاور نیاز دارد. سپس می‌توان بر اساس این اطلاعات، مدل و سایز مناسب را انتخاب کرد.

مهم‌ترین مواردی که باید بررسی شوند عبارتند از:

• گشتاور خروجی: مشخص کنید گیربکس باید چه مقدار نیروی چرخشی به دستگاه منتقل کند.
• نسبت تبدیل: نسبت تبدیل باید با دور ورودی و دور خروجی موردنیاز هماهنگ باشد.
• توان ورودی: توان الکتروموتور باید با ظرفیت گیربکس مطابقت داشته باشد.
• نوع بار: مشخص کنید بار دستگاه ثابت، متغیر یا همراه با ضربه و فشار ناگهانی است.
• شرایط محیطی: دما، رطوبت، گردوغبار و شرایط محل نصب را در نظر بگیرید.
• فضای نصب: ابعاد گیربکس و محل قرارگیری آن باید با فضای موجود هماهنگ باشد.
• نوع شفت و نحوه نصب: شفت ورودی و خروجی و روش نصب باید با تجهیزات متصل به گیربکس مطابقت داشته باشد.
• کاتالوگ سازنده: مشخصات فنی مدل انتخابی را با اطلاعات کاتالوگ سازنده مقایسه کنید.

در نهایت، سایز بزرگ‌تر لزوماً انتخاب بهتری نیست. هدف این است که گیربکسی انتخاب شود که ظرفیت آن با نیاز واقعی دستگاه هماهنگ باشد و بتواند بدون تحمل بار اضافی، عملکرد مناسبی داشته باشد.

معرفی انواع تیپ گیربکس صنعتی

گیربکس‌های صنعتی در مدل‌ها و سایزهای مختلف تولید می‌شوند و هر سازنده ممکن است برای معرفی تیپ و اندازه محصولات خود از کدها و شماره‌های متفاوتی استفاده کند. به همین دلیل، تیپ یک گیربکس در برندهای مختلف لزوماً معنای یکسانی ندارد.

شناخت تیپ و سایز گیربکس به شما کمک می‌کند گیربکسی را انتخاب کنید که از نظر گشتاور، دور، ابعاد و نحوه نصب با دستگاه موردنظر هماهنگ باشد.

در ادامه، انواع رایج گیربکس صنعتی و نحوه شناسایی تیپ آن‌ها را بررسی می‌کنیم.

نوع گیربکس	تیپ‌های رایج	توضیحات
حلزونی	VF، NMRV، RV	نسبت تبدیل بالا، مناسب برای کاربردهای سنگین و گشتاور بالا
هلیکال	F، K، S	راندمان بالا، صدای کم، مناسب برای سرعت‌های بالا
مخروطی	B، M	تغییر جهت نیرو، کاربرد در صنایع خودروسازی و راهسازی
سیاره ای	P، E	حجم و وزن کم، گشتاور بالا در فضای محدود
خورشیدی	MP، MH، MC	کاربرد در صنایع دقیق و رباتیک

تیپ یا سایز گیربکس حلزونی و کتابی

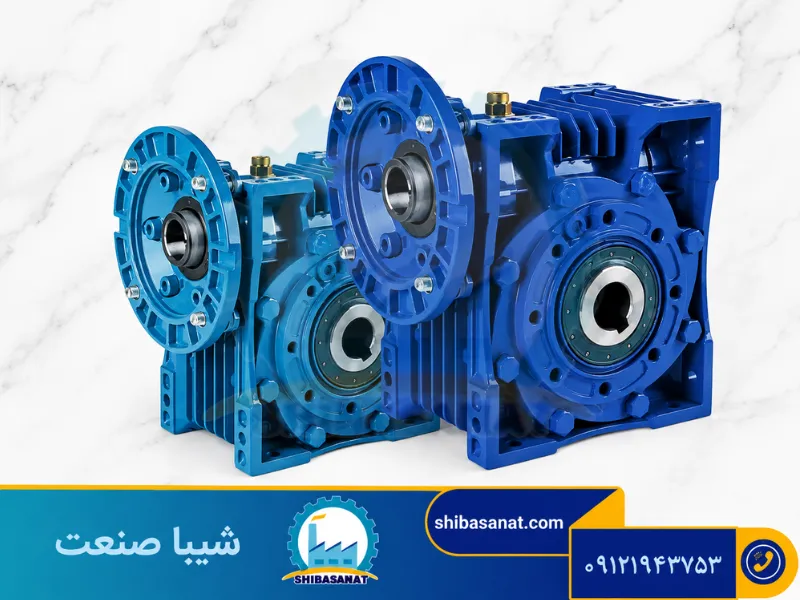

گیربکس حلزونی یکی از مدل‌های پرکاربرد گیربکس صنعتی است که در سایزهای مختلف تولید می‌شود. تیپ یا سایز این گیربکس معمولاً با یک عدد یا ترکیبی از حروف و اعداد مشخص می‌شود و بسته به برند، می‌تواند به اندازه بدنه، شفت و ظرفیت انتقال گشتاور مربوط باشد.

در هنگام انتخاب سایز گیربکس حلزونی، فقط به شماره تیپ توجه نکنید و مواردی مانند نسبت تبدیل، گشتاور موردنیاز، توان موتور، اندازه شفت و فضای نصب را نیز بررسی کنید.

برای مثال، گیربکس‌های حلزونی در سایزهای مختلفی عرضه می‌شوند و هر سایز برای محدوده مشخصی از کاربردها مناسب است. بنابراین اگر قصد جایگزینی یک گیربکس قدیمی را دارید، بهتر است مشخصات مدل قبلی را با کاتالوگ مدل جدید مقایسه کنید.

سایزبندی گیربکس‌های حلزونی و کتابی با توجه به برند و مدل متفاوت است. سازندگان معمولاً برای هر سایز یک کد یا شماره مشخص در نظر می‌گیرند که می‌تواند به ابعاد گیربکس، اندازه شفت و ظرفیت انتقال گشتاور مربوط باشد. سایزهای مختلف این گیربکس‌ها در جدول زیر قابل مشاهده است:

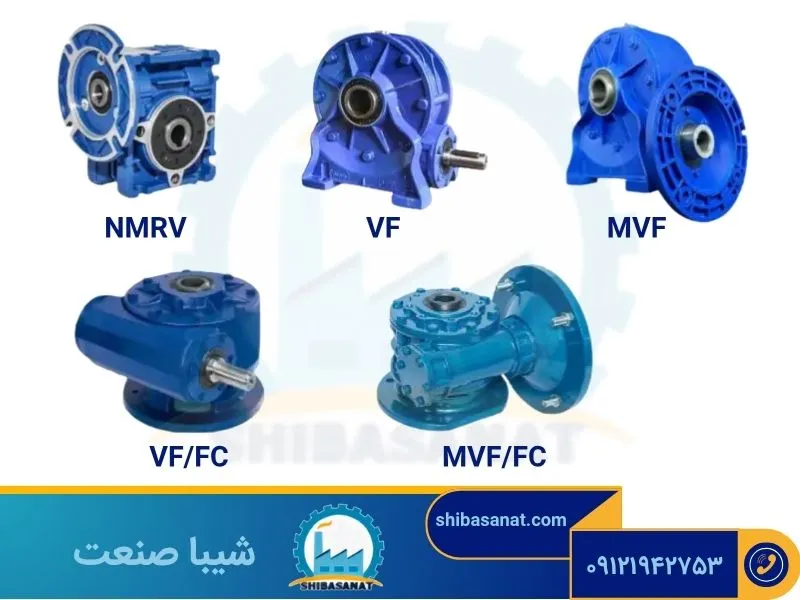

نوع طراحی	ویژگی‌ ها	تیپ ها	کاربردها
NMRV	(کتابی یا مکعبی) بدنه آلومینیومی، وزن سبک، قابلیت نصب در زوایای مختلف	25 – 30 – 40 – 50 – 63 – 75 – 90 – 110 – 130 – 150 – 185 – 250 – 300	صنایع غذایی، دارویی، ماشین‌ آلات سبک
VF	(ورودی شافت – پایه دار) خروجی هالوشافت ساده	49 – 62 – 86 – 110 – 130 – 150 – 185 – 200 – 210 – 250	دستگاه‌ های نورد، میکسرها، بالابرها
VF FC	(ورودی شافت – پایه فلنج) خروجی هالوشافت فلنج دار	49 – 62 – 86 – 110 – 130 – 150 – 185 – 200 – 210 – 250	ماشین‌ آلات بسته‌ بندی، دستگاه‌ های CNC
MVF	(ورودی فلنج – پایه دار) خروجی هالوشافت ساده	49 – 62 – 86 – 110 – 130 – 150 – 185 – 200 – 210 – 250	کانوایرها، سیستم‌ های انتقال مواد
MVF FC	(ورودی فلنج – پایه فلنج) قابلیت تحمل بارهای سنگین، راندمان بالا	49 – 62 – 86 – 110 – 130 – 150 – 185 – 200 – 210 – 250	صنایع فولاد، نفت و گاز، ماشین‌ آلات سنگین

تیپ یا سایز گیربکس خورشیدی

گیربکس خورشیدی یا سیاره‌ای نیز در تیپ‌ها و سایزهای مختلف تولید می‌شود. سازندگان معمولاً برای شناسایی مدل این گیربکس‌ها از ترکیبی از حروف و اعداد استفاده می‌کنند. معنی این کدها در هر برند می‌تواند متفاوت باشد و برای تشخیص دقیق آن باید به کاتالوگ همان سازنده مراجعه کرد.

گیربکس خورشیدی به دلیل ساختار خاص خود می‌تواند گشتاور بالایی را در ابعاد نسبتاً کوچک منتقل کند. به همین دلیل در کاربردهایی که فضای نصب محدود است یا به انتقال قدرت و گشتاور بالا نیاز دارند، مورد استفاده قرار می‌گیرد.

هنگام انتخاب سایز گیربکس خورشیدی، مواردی مانند گشتاور، توان ورودی، دور ورودی و خروجی، فضای نصب و نوع شفت و حوه اتصال باید بررسی شوند.

انواع تیپ‌های گیربکس خورشیدی در جدول زیر معرفی شده‌اند:

تیپ گیربکس خورشیدی	نوع ورودی	نوع خروجی	کاربردها
UE	پایه دار	شافت خروجی هزار خار	----
UC	پایه دار	شافت خروجی تک خار	----
ME	فلنج‌دار	شافت خروجی هزار خار	ماشین‌ آلات نساجی، صنایع پلاستیک، سیستم‌ های انتقال قدرت
MC	فلنج‌دار	شافت خروجی تک خار	صنایع الکترونیک، تجهیزات پزشکی، سیستم‌ های کنترل حرکت
MP	فلنج‌دار	شافت خروجی مادگی تک خار	رباتیک، ماشین‌آلات CNC، صنایع بسته‌ بندی
MH	فلنج‌دار	هالو شافت خروجی مادگی	صنایع فولاد، نفت و گاز، ماشین‌ آلات سنگین
MI	فلنج‌دار	چرخ‎دنده	----
MS	فلنج‌دار	مادگی هزار خاری	----
FS	فلنج‌دار	مادگی هزار خاری	----
PP	فلنج‌دار گلو قوی	مادگی تک خاری	----
PC	فلنج‌دار گلو قوی	شافت خروجی تک خاری	----
PS	فلنج‌دار گلو قوی	شافت خروجی مادگی هزار خاری	----
PI	فلنج‌دار گلو قوی	چرخ‎دنده	----
VC	فلنج‌دار گلوبند	شافت خروجی تک خاری	----
ZE	فلنج‌دار دوبله نشیمنگاه	شافت خروجی هزار خاری	----
ZC	فلنج‌دار دوبله نشیمنگاه	شافت خروجی تک خاری	----
ZS	فلنج‌دار دوبله نشیمنگاه	تک چرخ‌دنده	----
Y	گیربکس 90 درجه بزرگ	----	تغییر جهت حرکت
X	گیربکس 90 درجه کوچک	----	تغییر جهت حرکت
K10/K20	گیربکس کتابی فیدر	----	دستگاه‌های فیدر

تیپ گیربکس هلیکال

گیربکس‌های هلیکال نیز در مدل‌ها و سایزهای مختلف تولید می‌شوند و کدگذاری تیپ آن‌ها بین برندهای مختلف یکسان نیست. به همین دلیل برای تشخیص سایز و مدل دقیق یک گیربکس هلیکال، بهتر است کد درج‌شده روی پلاک آن را با کاتالوگ سازنده تطبیق دهید. در انتخاب سایز این نوع گیربکس نیز باید توان، نسبت تبدیل، گشتاور، دور خروجی و شرایط کاری دستگاه را در نظر گرفت.

تأثیر تیپ و سایز گیربکس بر عملکرد آن

تیپ و سایز گیربکس مستقیماً با ظرفیت انتقال قدرت و گشتاور آن ارتباط دارد. به همین دلیل، انتخاب سایز مناسب می‌تواند به عملکرد بهتر و طول عمر بیشتر گیربکس و تجهیزات متصل به آن کمک کند.

اگر سایز گیربکس متناسب با شرایط کاری انتخاب نشود، ممکن است مشکلاتی مانند افزایش استهلاک، داغ شدن، لرزش، صدای غیرعادی و کاهش عمر قطعات ایجاد شود. در مقابل، انتخاب گیربکس متناسب با نیاز دستگاه باعث می‌شود تجهیزات با فشار کمتری کار کنند.

تأثیر انتخاب صحیح سایز را می‌توان در موارد زیر مشاهده کرد:

انتقال بهتر قدرت: گیربکس می‌تواند توان و گشتاور موردنیاز دستگاه را به‌درستی منتقل کند.

کاهش استهلاک: انتخاب سایز مناسب از وارد شدن فشار بیش از حد به چرخ‌دنده‌ها و شفت‌ها جلوگیری می‌کند.

افزایش طول عمر: کار کردن گیربکس در محدوده مناسب، عمر قطعات را افزایش می‌دهد.

عملکرد پایدارتر: احتمال ایجاد لرزش، صدای غیرعادی و افزایش دمای گیربکس کاهش پیدا می‌کند.

هماهنگی با موتور: سایز گیربکس باید با توان و دور الکتروموتور و همچنین شرایط کاری دستگاه هماهنگ باشد.

بنابراین هنگام انتخاب گیربکس، بزرگ‌تر یا کوچک‌تر بودن سایز به‌تنهایی معیار مناسبی نیست. مهم این است که تیپ و سایز انتخاب‌شده با توان موتور، نسبت تبدیل، گشتاور موردنیاز، نوع بار و فضای نصب هماهنگ باشد.

اگر مشخصات گیربکس موجود یا شرایط کاری دستگاه را در اختیار دارید، می‌توان با بررسی این موارد، سایز مناسب‌تری را برای جایگزینی یا خرید گیربکس انتخاب کرد.

بهترین ضریب گیربکس چیست؟

بهترین ضریب گیربکس یا نسبت تبدیل برای همه دستگاه‌ها یکسان نیست و به سرعت موردنیاز، توان موتور، گشتاور و نوع کاربرد بستگی دارد. نسبت تبدیل مشخص می‌کند سرعت ورودی گیربکس تا چه اندازه به سرعت خروجی تغییر کند.

به زبان ساده، در یک گیربکس کاهنده، هرچه نسبت تبدیل بیشتر باشد، سرعت خروجی کمتر می‌شود و معمولاً گشتاور خروجی افزایش پیدا می‌کند.

برای مثال، اگر یک الکتروموتور با سرعت 1400 دور در دقیقه به گیربکسی با نسبت تبدیل 20 متصل شود، دور خروجی در حالت ایده‌آل حدوداً برابر است با:

1400 ÷ 20 = 70 دور در دقیقه

بنابراین برای انتخاب نسبت تبدیل مناسب باید ابتدا بدانید دستگاه شما به چه دور خروجی و چه مقدار گشتاور نیاز دارد.

به طور کلی:

• نسبت تبدیل بالاتر: دور خروجی کمتر و معمولاً گشتاور بیشتری ایجاد می‌کند.
• نسبت تبدیل پایین‌تر: دور خروجی بیشتر خواهد بود.
• انتخاب نسبت تبدیل مناسب: باید بر اساس سرعت و گشتاور موردنیاز دستگاه انجام شود.

بنابراین نمی‌توان گفت یک نسبت تبدیل مشخص، «بهترین» گزینه برای همه گیربکس‌هاست. نسبت تبدیل مناسب، نسبتی است که دور و گشتاور خروجی موردنیاز دستگاه را تأمین کند.

سخن پایانی

سایز یا تیپ گیربکس صنعتی یکی از عوامل مهم در انتخاب و عملکرد صحیح این تجهیزات است. همان‌طور که در این مطلب بررسی کردیم، انتخاب گیربکس فقط بر اساس اندازه یا توان انجام نمی‌شود و مواردی مانند نسبت تبدیل، گشتاور، دور ورودی و خروجی، نوع بار و شرایط کاری نیز باید در نظر گرفته شوند.

انتخاب سایز نامناسب می‌تواند باعث افزایش فشار، استهلاک و کاهش عمر گیربکس شود، در حالی که انتخاب مدل متناسب با نیاز دستگاه، به عملکرد بهتر و کاهش هزینه‌های تعمیر و نگهداری کمک می‌کند.

بنابراین قبل از خرید گیربکس صنعتی، مشخصات فنی و شرایط کاری دستگاه خود را بررسی کنید. اگر در انتخاب تیپ یا سایز مناسب تردید دارید، می‌توانید با کارشناسان شیبا صنعت تماس بگیرید و از مشاوره رایگان برای انتخاب گیربکس مناسب استفاده کنید.

سوالات متداول

1- سایز یا تیپ گیربکس صنعتی به چه معناست؟

سایز یا تیپ گیربکس به ابعاد بدنه، اندازه شافت خروجی، فاصله مرکز تا مرکز چرخ‌دنده‌ها و میزان گشتاور قابل تحمل آن اشاره دارد. در بسیاری از سری‌های گیربکس، افزایش سایز گیربکس با افزایش ظرفیت گشتاور و ابعاد همراه است، اما این موضوع در همه برندها و مدل‌ها یکسان نیست.

2- چگونه سایز مناسب گیربکس را انتخاب کنیم؟

برای انتخاب صحیح باید مواردی مانند توان موتور (کیلووات یا اسب بخار)، دور ورودی و دور خروجی موردنیاز، گشتاور خروجی، نوع بار (سبک، متوسط، سنگین) و شرایط کاری (ساعت کار، شوک بار، دمای محیط) مشخص باشد چون انتخاب اشتباه تیپ می‌تواند باعث استهلاک سریع یا حتی شکستگی چرخ‌دنده‌ها شود.

3- آیا تیپ گیربکس در برندهای مختلف یکسان است؟

خیر، ممکن است شماره تیپ در برندهای مختلف متفاوت باشد، اما معمولاً استاندارد ابعادی در بسیاری از مدل‌ها رعایت می‌شود. به همین دلیل هنگام جایگزینی، باید جدول مشخصات فنی همان برند بررسی شود.

4- تفاوت تیپ در گیربکس‌های مختلف چیست؟

در انواع مختلف گیربکس، افزایش تیپ معمولاً به معنای افزایش قطر شافت، ابعاد پوسته و ظرفیت گشتاور است.

5- آیا می‌توان تیپ بزرگ‌تر از نیاز انتخاب کرد؟

از نظر فنی بله، اما این کار باعث افزایش هزینه اولیه، مصرف انرژی بیشتر و اشغال فضای بالاتر می‌شود. از نظر فنی می‌توان در برخی کاربردها گیربکس بزرگ‌تر انتخاب کرد، اما این کار همیشه ضروری نیست و باعث افزایش هزینه و فضای نصب می‌شود. سایز مناسب باید بر اساس گشتاور موردنیاز، نوع بار، ساعات کار، شوک بار و ضریب اطمینان موردنیاز انتخاب شود.
