آیا می‌توان الکتروموتور سه فاز را با برق تک‌فاز راه‌اندازی کرد؟ بله، این کار امکان‌پذیر است، اما تنها در شرایط مشخص و با رعایت برخی محدودیت‌ها. استفاده از برق تک‌فاز برای راه‌ اندازی الکتروموتور سه فاز معمولاً یک راهکار موقت است و در صورت اجرای نادرست می‌تواند باعث کاهش توان، افت گشتاور و حتی آسیب به موتور شود.

بسیاری از کاربران در محل‌هایی که برق سه فاز در دسترس نیست، مانند کارگاه‌های کوچک، ساختمان‌های در حال ساخت یا برخی مصارف کشاورزی، نیاز دارند الکتروموتور سه فاز را با برق تک‌فاز راه‌اندازی کنند. البته در چنین شرایطی باید مشخصات پلاک موتور، نوع سیم‌پیچی و روش راه‌ اندازی به‌دقت بررسی شود تا از بروز مشکلات احتمالی جلوگیری گردد.

اگر سیم‌پیچی الکتروموتور سه فاز به‌صورت مثلث (Δ) قابل اتصال بوده و ولتاژ نامی آن در این حالت 220 ولت باشد، می‌توان آن را با برق تک‌فاز راه‌اندازی کرد. در مقابل، در اتصال ستاره به دلیل پایین بودن ولتاژ تغذیه، توان و گشتاور موتور به‌طور محسوسی کاهش پیدا می‌کند و معمولاً برای بهره‌برداری توصیه نمی‌شود.

در این روش معمولاً توان خروجی موتور کاهش می‌یابد و گشتاور راه‌ اندازی نیز حدود 25 تا 30 درصد کمتر از مقدار نامی خواهد بود؛ بنابراین این راهکار بیشتر برای تست موتور یا استفاده‌های موقت مناسب است و جایگزین دائمی برق سه فاز محسوب نمی‌شود.

اگر ابتدا می‌خواهید با انواع روش‌های راه‌ اندازی الکتروموتور آشنا شوید، پیشنهاد می‌کنیم مقاله مربوط به آن را نیز مطالعه کنید. همچنین در صورت نیاز به انتخاب یا خرید الکتروموتور سه فاز یا الکتروموتور تکفاز، می‌توانید از راهنماهای تخصصی شیبا صنعت استفاده کنید.

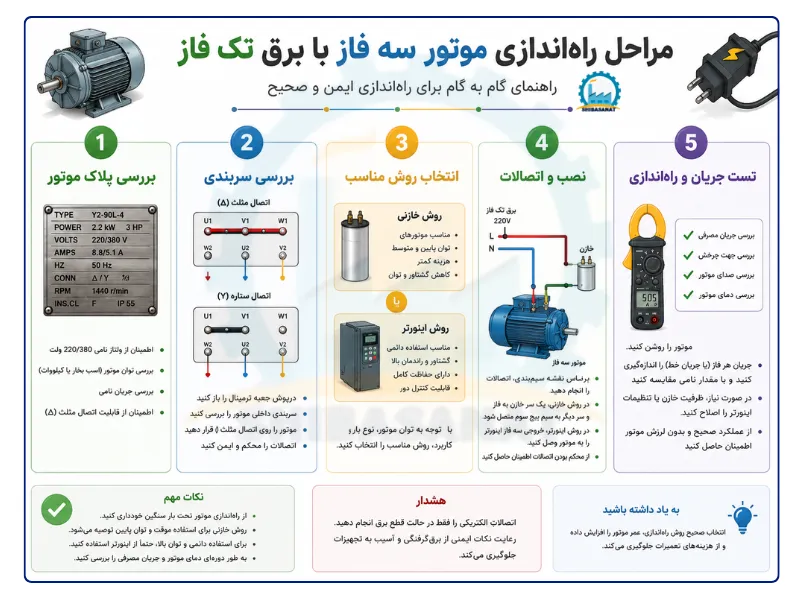

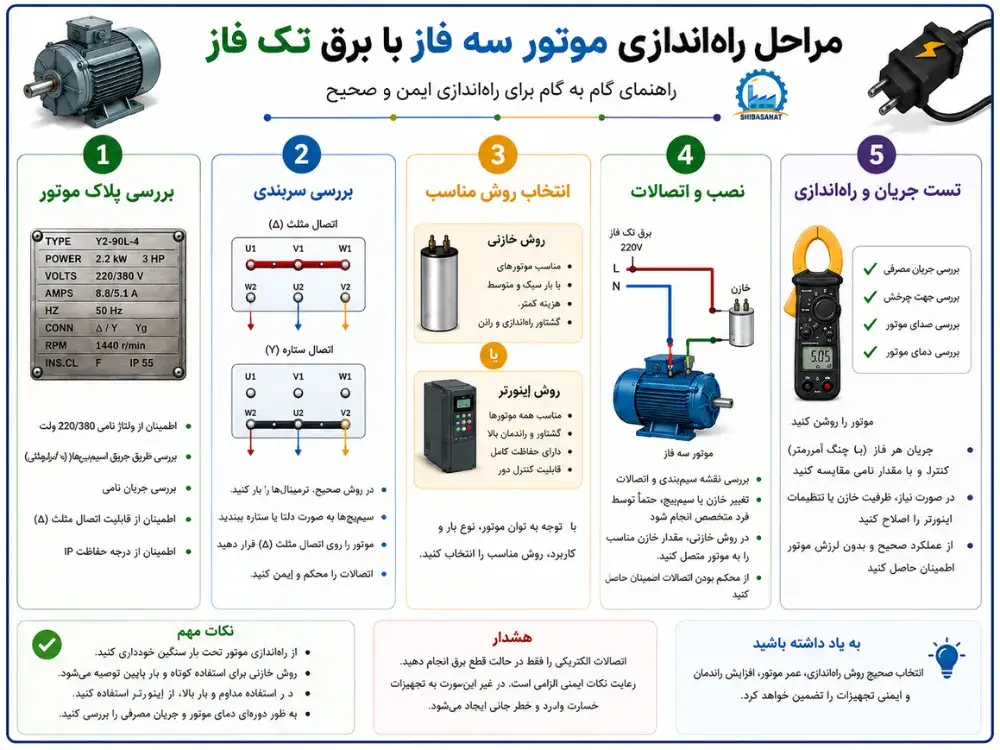

در ادامه، دو روش رایج راه‌ اندازی موتور سه فاز با برق تک‌فاز را بررسی می‌کنیم و مزایا، معایب، کاربردها و محدودیت‌های هر یک را به‌صورت کامل توضیح می‌دهیم:

• راه‌ اندازی با خازن
• راه‌ اندازی با اینورتر تک‌فاز به سه‌فاز

بررسی روش‌های راه‌ اندازی موتور سه فاز با برق تک فاز

همان‌طور که اشاره شد، راه‌ اندازی الکتروموتور سه فاز با برق تک فاز تنها در شرایط خاص امکان‌پذیر است و نباید به‌عنوان یک راهکار دائمی در نظر گرفته شود. رایج‌ترین روش‌ها برای انجام این کار عبارت‌اند از:

• استفاده از خازن
• استفاده از اینورتر تک فاز به سه فاز

در ادامه هر دو روش را از نظر نحوه عملکرد، مزایا، معایب و کاربرد بررسی می‌کنیم تا بتوانید مناسب‌ترین گزینه را انتخاب کنید.

۱- راه‌ اندازی موتور سه فاز با برق تک فاز از طریق خازن

یکی از قدیمی‌ترین و کم‌هزینه‌ترین روش‌ها برای راه‌ اندازی الکتروموتور سه فاز با برق تک فاز، استفاده از خازن است. در این روش، خازن اختلاف فاز مصنوعی ایجاد می‌کند تا میدان مغناطیسی لازم برای شروع حرکت روتور تشکیل شود.

این روش فقط برای موتورهایی مناسب است که سیم‌پیچی آن‌ها به صورت مثلث (Delta) بوده و ولتاژ نامی آن‌ها در اتصال مثلث ۲۲۰ ولت باشد. در غیر این صورت، موتور به درستی راه‌اندازی نخواهد شد یا راندمان بسیار پایینی خواهد داشت.

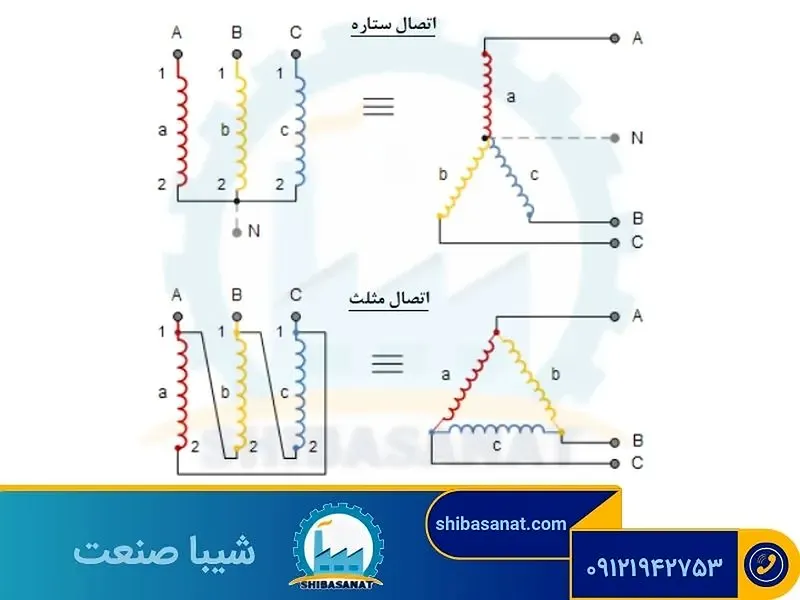

نکته: اگر قصد دارید با تفاوت سیم‌بندی ستاره و مثلث آشنا شوید، مقاله روش‌های راه‌ اندازی الکتروموتور را نیز مطالعه کنید.

نحوه اتصال خازن

در این روش، خازن نباید به صورت موازی با برق تک فاز قرار گیرد. یک سر خازن به یکی از سیم‌های تغذیه و سر دیگر آن به سیم‌پیچی سوم موتور متصل می‌شود تا اختلاف فاز لازم ایجاد گردد. در صورت نیاز به تغییر جهت چرخش موتور، کافی است محل اتصال مشترک خازن و منبع تغذیه بین فاز و نول جابه‌جا شود.

انتخاب خازن مناسب

برای عملکرد بهتر، معمولاً از خازن روغنی دائم‌کار استفاده می‌شود.

به طور تجربی ظرفیت خازن برابر است با حدود ۵۰ میکروفاراد به ازای هر یک اسب بخار توان موتور

در کاربردهایی که گشتاور راه‌اندازی بیشتری نیاز است، می‌توان از یک خازن استارت نیز استفاده کرد که فقط هنگام راه‌اندازی وارد مدار شده و پس از رسیدن موتور به دور مناسب از مدار خارج می‌شود.

مزایای استفاده از خازن

• کم‌هزینه و اقتصادی
• نصب ساده
• مناسب برای استفاده‌های موقت
• بدون نیاز به تجهیزات الکترونیکی گران‌قیمت

معایب استفاده از خازن

• کاهش توان خروجی موتور (معمولاً ۳۰ تا ۴۰ درصد)
• کاهش گشتاور راه‌اندازی
• مناسب نبودن برای بارهای سنگین
• راندمان پایین‌تر نسبت به برق سه فاز واقعی
• مناسب نبودن برای استفاده دائمی

توصیه شیبا صنعت: اگر قرار است الکتروموتور سه فاز به صورت دائمی با برق تک فاز کار کند، استفاده از خازن پیشنهاد نمی‌شود؛ زیرا باعث کاهش عمر موتور و افت راندمان خواهد شد.

۲- راه‌اندازی موتور سه فاز با برق تک فاز توسط اینورتر

اگر به دنبال مطمئن‌ترین روش برای راه‌ اندازی الکتروموتور سه فاز با برق تک فاز هستید، استفاده از اینورتر تک فاز به سه فاز (VFD) بهترین انتخاب است.

در این روش، برق تک فاز ۲۲۰ ولت وارد اینورتر شده و دستگاه آن را به برق سه فاز ۲۲۰ ولت تبدیل می‌کند. سپس این برق سه فاز به موتور اعمال می‌شود، بنابراین موتور تقریباً در شرایطی مشابه برق سه فاز واقعی کار خواهد کرد. البته در این روش نیز موتور باید قابلیت کار با اتصال مثلث ۲۲۰ ولت را داشته باشد.

مزایای استفاده از اینورتر

• حفظ توان و گشتاور موتور
• راه‌اندازی نرم (Soft Start)
• کاهش جریان هجومی هنگام استارت
• افزایش عمر الکتروموتور سه فاز
• امکان کنترل سرعت موتور
• حفاظت در برابر اضافه‌بار، افت ولتاژ و اتصال کوتاه
• مناسب برای استفاده دائمی

معایب استفاده از اینورتر

• هزینه اولیه بالاتر نسبت به روش خازنی
• نیاز به تنظیم صحیح پارامترهای اینورتر
• برای کاربردهای کوتاه‌مدت ممکن است از نظر اقتصادی مقرون‌به‌صرفه نباشد

مقایسه راه‌ اندازی موتور سه فاز با خازن و اینورتر

کدام روش بهتر است؟

اگر فقط برای مدت کوتاه قصد تست یا راه‌اندازی موقت الکتروموتور سه فاز را دارید، استفاده از خازن می‌تواند راهکار مناسبی باشد. اما اگر موتور قرار است به صورت مداوم با برق تک فاز کار کند، استفاده از اینورتر تک فاز به سه فاز بهترین و مطمئن‌ترین گزینه است، زیرا علاوه بر حفظ توان و گشتاور، از موتور نیز محافظت می‌کند.

موتورهای سه فاز مناسب برای راه‌ اندازی با برق تک فاز

همه انواع الکتروموتور سه فاز قابلیت کار با برق تک فاز را ندارند. قبل از هر اقدامی باید مشخصات فنی موتور روی پلاک آن بررسی شود، زیرا انتخاب نادرست می‌تواند باعث کاهش راندمان، افزایش جریان، داغ شدن سیم‌پیچ و حتی سوختن موتور شود.

مهم‌ترین شرایطی که یک الکتروموتور سه فاز باید داشته باشد عبارت‌اند از:

• ولتاژ پلاک 220/380 ولت یا 230/400 ولت باشد تا امکان استفاده از برق تک فاز 220 ولت وجود داشته باشد.
• موتور قابلیت سربندی مثلث (Delta) داشته باشد، زیرا در اتصال ستاره، ولتاژ هر سیم‌پیچ برای برق تک فاز کافی نخواهد بود.
• اطلاعات پلاک شامل توان، جریان، ولتاژ و نحوه اتصال کاملاً خوانا باشد تا انتخاب خازن یا اینورتر به‌درستی انجام شود.
• توان موتور متناسب با روش راه‌ اندازی باشد. معمولاً موتورهای با توان پایین و متوسط نتیجه بهتری نسبت به موتورهای پرقدرت دارند.

اگر در تشخیص اطلاعات پلاک یا سربندی موتور تردید دارید، قبل از راه‌اندازی با کارشناسان شیبا صنعت مشورت کنید.

چه موتورهایی را نباید با برق تک فاز راه‌اندازی کرد؟

اگرچه راه‌ اندازی الکتروموتور سه فاز با برق تک فاز امکان‌پذیر است، اما این روش برای همه کاربردها مناسب نیست و در برخی تجهیزات می‌تواند باعث آسیب جدی به موتور یا دستگاه شود.

بهتر است موتورهای زیر با برق تک فاز راه‌اندازی نشوند:

• الکتروموتورهای با توان بالا (معمولاً بالاتر از ۳ تا ۵ اسب بخار)
• موتورهایی که از لحظه استارت تحت بار هستند.
• کمپرسورهای صنعتی
• آسانسورها
• جرثقیل‌ها و بالابرها
• نوار نقاله‌های سنگین
• ماشین‌آلاتی که به گشتاور اولیه زیاد نیاز دارند.

در این تجهیزات کاهش گشتاور اولیه باعث افزایش جریان، داغ شدن سیم‌پیچ، افت سرعت و کاهش عمر الکتروموتور سه فاز خواهد شد. برای این کاربردها استفاده از اینورتر تک فاز به سه فاز بهترین و مطمئن‌ترین راهکار است.

اشتباهات رایج هنگام راه‌ اندازی موتور سه فاز با برق تک فاز

بسیاری از خرابی‌های الکتروموتور سه فاز به دلیل انتخاب روش نامناسب یا نصب اشتباه تجهیزات رخ می‌دهد. مهم‌ترین اشتباهات عبارت‌اند از:

• راه‌ اندازی موتور با اتصال ستاره به جای مثلث
• انتخاب خازن با ظرفیت نامناسب
• استفاده از موتورهای پرقدرت با روش خازنی
• راه‌ اندازی موتور تحت بار سنگین
• بی‌توجهی به جریان مصرفی پس از استارت
• استفاده دائمی از روش خازنی در کاربردهای صنعتی
• تنظیم نادرست پارامترهای اینورتر
• نادیده گرفتن سیستم‌های حفاظتی موتور

جمع‌بندی

راه‌اندازی الکتروموتور سه فاز با برق تک فاز امکان‌پذیر است، اما تنها در شرایط خاص و با رعایت اصول فنی باید انجام شود. اگر به‌دنبال یک راهکار موقت و کم‌هزینه هستید، استفاده از خازن می‌تواند گزینه مناسبی باشد، اما برای استفاده دائمی، حفظ توان موتور، کنترل دور و افزایش طول عمر تجهیزات، اینورتر تک فاز به سه فاز بهترین و مطمئن‌ترین انتخاب است.

پیش از اجرای هر روش، حتماً پلاک الکتروموتور، نوع سربندی، توان موتور و شرایط بار را بررسی کنید، زیرا انتخاب نادرست روش راه‌اندازی می‌تواند باعث کاهش راندمان، افزایش دمای موتور و حتی آسیب به سیم‌پیچی شود.

اگر قصد دارید اطلاعات بیشتری درباره الکتروموتور سه فاز، الکتروموتور تک فاز، روش‌های استاندارد راه‌اندازی یا انتخاب مناسب‌ترین موتور برای کاربرد خود کسب کنید، پیشنهاد می‌کنیم مقالات مرتبط شیبا صنعت را نیز مطالعه کنید. همچنین در صورت نیاز به مشاوره برای انتخاب، خرید یا راه‌ اندازی انواع الکتروموتور، کارشناسان شیبا صنعت آماده ارائه راهنمایی تخصصی به شما هستند.
