الکتروموتور گیربکس دار چیست؟ مزایا، انواع و کاربرد الکتروگیربکس – شیبا صنعت
الکتروموتور گیربکس دار یا الکتروگیربکس، مجموعه‌ای متشکل از یک الکتروموتور و گیربکس است که برای انتقال قدرت با سرعت و گشتاور متناسب با نیاز ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد. در این مجموعه، الکتروموتور انرژی الکتریکی را به حرکت دورانی تبدیل می‌کند و گیربکس با استفاده از چرخ‌دنده‌ها، سرعت و گشتاور خروجی را متناسب با نیاز دستگاه تنظیم می‌کند.
به زبان ساده، زمانی که یک دستگاه به سرعت کمتر و گشتاور بیشتری نسبت به سرعت اولیه الکتروموتور نیاز داشته باشد، گیربکس می‌تواند دور موتور را کاهش داده و در مقابل، گشتاور خروجی را افزایش دهد. به همین دلیل، الکتروگیربکس یکی از تجهیزات مهم در سیستم‌های انتقال قدرت و ماشین‌آلات صنعتی به شمار می‌رود.
عملکرد و راندمان این مجموعه به عوامل مختلفی مانند توان و دور الکتروموتور، نسبت تبدیل گیربکس، گشتاور موردنیاز، کیفیت چرخ‌دنده‌ها، نوع یاتاقان‌ها، نحوه آب‌بندی و شرایط کاری دستگاه بستگی دارد. انتخاب صحیح این تجهیزات می‌تواند از وارد شدن فشار اضافی به سیستم جلوگیری کرده و به افزایش طول عمر و بهره‌وری ماشین‌آلات کمک کند.
الکتروموتور گیربکس دار چیست؟

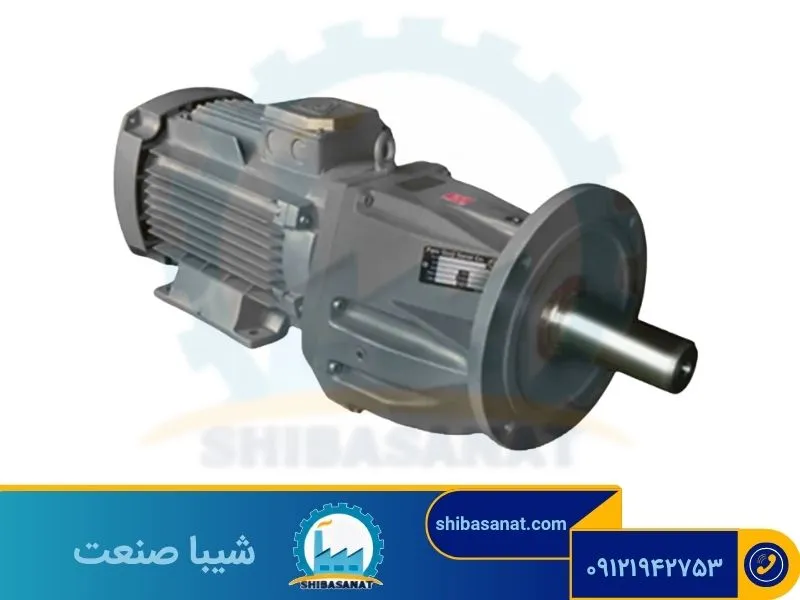

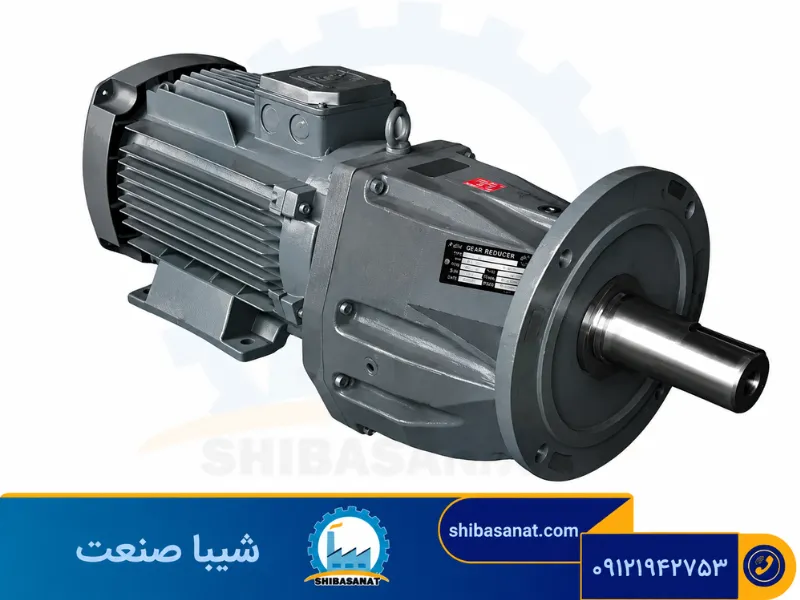

الکتروموتور گیربکس دار یا الکتروگیربکس، ترکیبی از یک الکتروموتور و گیربکس است که به‌صورت مستقیم یا از طریق اتصال مناسب با یکدیگر کوپل می‌شوند. الکتروموتور وظیفه تولید حرکت دورانی را بر عهده دارد و گیربکس با استفاده از مجموعه‌ای از چرخ‌دنده‌ها، دور و گشتاور خروجی را متناسب با نیاز دستگاه تغییر می‌دهد.
در بیشتر کاربردهای صنعتی، هدف از استفاده از گیربکس، کاهش دور و افزایش گشتاور خروجی است. برای مثال، اگر سرعت چرخش الکتروموتور برای یک ماشین صنعتی بیش از مقدار موردنیاز باشد، گیربکس می‌تواند با توجه به نسبت تبدیل، سرعت خروجی را کاهش داده و گشتاور بیشتری در اختیار دستگاه قرار دهد.
بنابراین، انتخاب الکتروموتور گیربکس دار تنها بر اساس توان موتور انجام نمی‌شود و عواملی مانند دور ورودی، نسبت تبدیل، گشتاور خروجی، نوع بار و شرایط کاری دستگاه نیز باید در نظر گرفته شوند.
اجزای اصلی الکتروموتور گیربکس دار
الکتروموتور گیربکس دار از دو بخش اصلی، یعنی الکتروموتور و گیربکس تشکیل شده است و هرکدام اجزای مختلفی دارند. در بخش گیربکس، چرخ دنده‌ها وظیفه انتقال حرکت و تغییر سرعت و گشتاور را بر عهده دارند. مهم‌ترین اجزای این مجموعه عبارتند از:
پوسته گیربکس: محفظه‌ای برای نگهداری و محافظت از چرخ‌دنده‌ها، شافت‌ها، یاتاقان‌ها و سایر اجزای داخلی گیربکس است. جنس پوسته با توجه به نوع و کاربرد گیربکس می‌تواند متفاوت باشد.
شافت ورودی: حرکت و گشتاور تولیدشده توسط الکتروموتور را به مجموعه گیربکس منتقل می‌کند.
چرخ دنده‌ها: با درگیر شدن با یکدیگر، سرعت و گشتاور را بر اساس نسبت تبدیل گیربکس تغییر می‌دهند.
شافت خروجی: گشتاور و حرکت اصلاح‌شده را از گیربکس به ماشین یا تجهیز متصل منتقل می‌کند.
یاتاقان و بلبرینگ: از شافت‌ها پشتیبانی کرده و به چرخش روان آنها کمک می‌کنند و در تحمل بارهای واردشده به مجموعه نقش دارند.
کاسه نمد و آب‌بندها: از خروج روغن و ورود آلودگی به بخش‌های داخلی گیربکس جلوگیری می‌کنند.
سیستم روغن‌کاری: با کاهش اصطکاک و حرارت میان قطعات متحرک، به عملکرد صحیح و افزایش عمر چرخ‌دنده‌ها و سایر اجزای گیربکس کمک می‌کند.
انواع الکتروموتور گیربکس‌دار
الکتروموتورهای گیربکس‌دار بر اساس نوع گیربکس، نحوه انتقال قدرت و کاربرد، در مدل‌های مختلفی تولید می‌شوند. هر نوع گیربکس برای شرایط کاری مشخصی طراحی شده و انتخاب آن به عواملی مانند توان الکتروموتور، گشتاور موردنیاز، نسبت تبدیل، سرعت خروجی و نوع دستگاه بستگی دارد.
در شیبا صنعت، انواع مختلفی از گیربکس‌های صنعتی برای کاربردهای گوناگون ارائه می‌شود که مهم‌ترین آنها عبارتند از:
| نوع گیربکس | کاربرد و ویژگی کلی |
|---|---|
| گیربکس حلزونی | مناسب برای نوار نقاله، میکسر، ماشین‌آلات صنعتی و کاربردهای عمومی انتقال قدرت |
| گیربکس قورباغه‌ای | مناسب برای انتقال قدرت در انواع ماشین‌آلات و تجهیزات صنعتی |
| گیربکس اکسترودر | طراحی‌شده برای استفاده در دستگاه‌های اکسترودر و خطوط تولید مرتبط |
| گیربکس جک اسکرو | مناسب برای سیستم‌های بالابر، جابه‌جایی و ایجاد حرکت خطی |

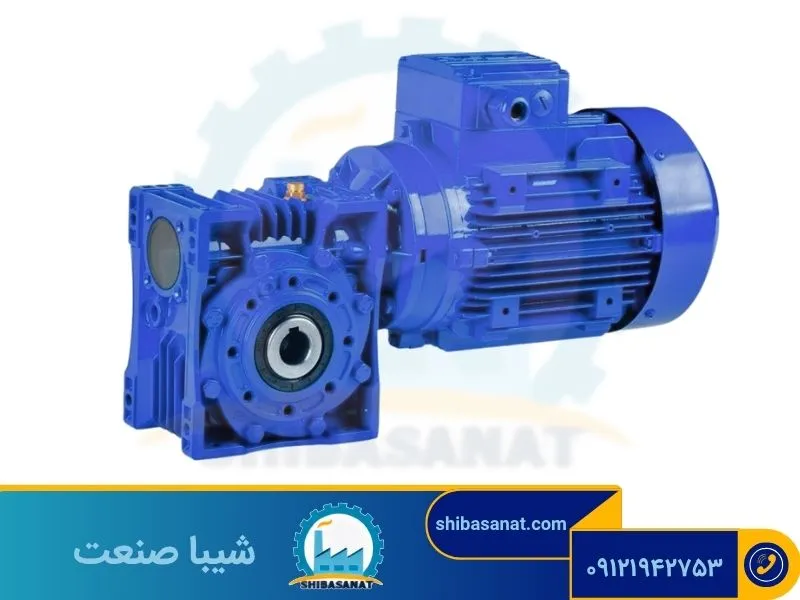

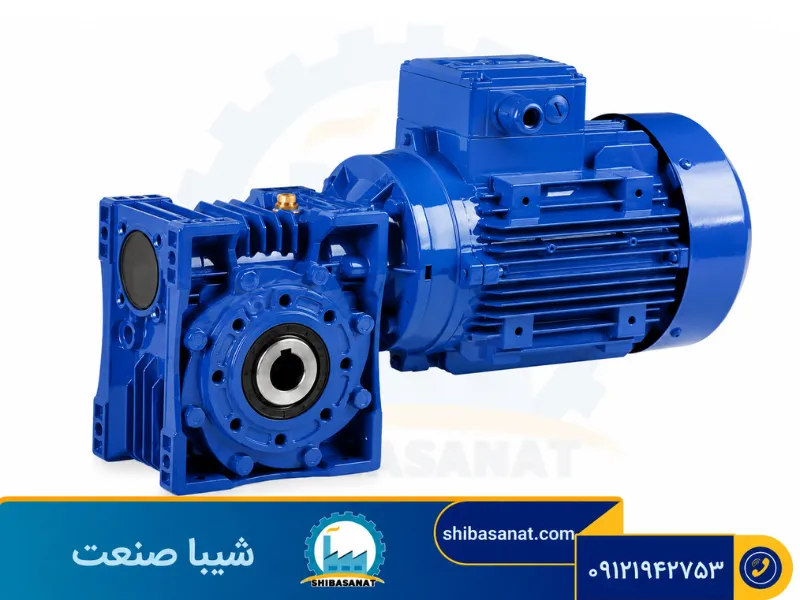

گیربکس حلزونی
گیربکس حلزونی یکی از پرکاربردترین انواع گیربکس صنعتی است که به دلیل ساختار ساده، ابعاد مناسب و قابلیت کاهش دور، در بسیاری از ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد. این گیربکس معمولاً برای کاربردهایی که به کاهش سرعت و افزایش گشتاور خروجی نیاز دارند، انتخاب می‌شود.
گیربکس قورباغه ای
گیربکس قورباغه ای یکی دیگر از انواع گیربکس‌های صنعتی است که در برخی ماشین‌آلات برای انتقال و کاهش دور مورد استفاده قرار می‌گیرد. ساختار این گیربکس امکان نصب و استفاده در کاربردهای مختلف صنعتی را فراهم می‌کند و انتخاب مدل مناسب آن باید بر اساس توان موتور، نسبت تبدیل و گشتاور موردنیاز انجام شود.
گیربکس اکسترودر
گیربکس اکسترودر برای دستگاه‌ها و خطوط تولید اکستروژن طراحی شده است و به دلیل شرایط کاری خاص این تجهیزات، باید توانایی تحمل بار و گشتاور موردنیاز دستگاه را داشته باشد. انتخاب صحیح گیربکس اکسترودر نقش مهمی در عملکرد پایدار و انتقال مناسب قدرت در این ماشین‌آلات دارد.
گیربکس جک اسکرو
گیربکس جک اسکرو برای تبدیل حرکت دورانی به حرکت خطی مورد استفاده قرار می‌گیرد و در سیستم‌های بالابر و جابه‌جایی تجهیزات کاربرد دارد. این نوع گیربکس زمانی اهمیت بیشتری پیدا می‌کند که سیستم به حرکت دقیق، کنترل‌شده و انتقال نیرو در راستای خطی نیاز داشته باشد.
در صنعت، مدل‌های دیگری مانند گیربکس هلیکال، گیربکس آویز، گیربکس کرانویل پینیون و گیربکس خورشیدی نیز وجود دارند که هرکدام برای شرایط کاری و نیازهای خاصی طراحی شده‌اند. انتخاب نوع گیربکس باید بر اساس مشخصات فنی دستگاه و شرایط بهره‌برداری انجام شود.
الکتروموتور گیربکس‌دار کاهنده و فزاینده
الکتروموتور گیربکس‌دار بر اساس عملکرد گیربکس می‌تواند برای کاهش یا افزایش سرعت چرخش مورد استفاده قرار گیرد. با این حال، در بیشتر ماشین‌آلات صنعتی، هدف اصلی استفاده از الکتروگیربکس، کاهش دور موتور و افزایش گشتاور خروجی است.
1. الکتروموتور گیربکس‌دار کاهنده
در این نوع الکتروگیربکس، گیربکس سرعت چرخش الکتروموتور را کاهش داده و در مقابل، گشتاور خروجی را افزایش می‌دهد. به همین دلیل، این مدل در بسیاری از تجهیزات صنعتی مانند نوار نقاله‌ها، میکسرها، دستگاه‌های انتقال مواد و ماشین‌آلات تولیدی کاربرد دارد.
میزان کاهش سرعت به نسبت تبدیل گیربکس بستگی دارد؛ هرچه نسبت تبدیل برای کاهش دور بیشتر باشد، سرعت خروجی کمتر و گشتاور خروجی بیشتر خواهد بود.
2. الکتروموتور گیربکس‌دار فزاینده
در برخی کاربردهای تخصصی، گیربکس می‌تواند برای افزایش سرعت خروجی و کاهش نسبی گشتاور مورد استفاده قرار گیرد. این نوع سیستم‌ها کاربرد محدودتری نسبت به گیربکس‌های کاهنده دارند و انتخاب آنها باید بر اساس سرعت موردنیاز، گشتاور، توان موتور و شرایط کاری دستگاه انجام شود.
مزایای استفاده از الکتروگیربکس
استفاده از الکتروگیربکس در ماشین‌آلات صنعتی مزایای مختلفی دارد و باعث می‌شود انتقال قدرت بین موتور و دستگاه با کنترل بهتر سرعت و گشتاور انجام شود. مهم‌ترین مزایای استفاده از الکتروموتور گیربکس‌دار عبارتند از:
- کاهش دور و افزایش گشتاور: گیربکس سرعت چرخش موتور را کاهش داده و گشتاور خروجی را افزایش می‌دهد تا موتور بتواند بارهای مختلف را به حرکت درآورد.
- انتقال قدرت بهینه: ترکیب موتور و گیربکس باعث می‌شود توان تولیدشده توسط موتور متناسب با نیاز دستگاه منتقل شود.
- اشغال فضای کمتر: در الکتروگیربکس، موتور و گیربکس به‌صورت یک مجموعه در کنار هم قرار می‌گیرند و معمولاً فضای کمتری نسبت به نصب جداگانه تجهیزات اشغال می‌کنند.
- نصب ساده‌تر: در بسیاری از مدل‌ها، موتور و گیربکس از قبل با یکدیگر کوپل و تنظیم شده‌اند و نصب مجموعه آسان‌تر انجام می‌شود.
- کاهش احتمال خطای هم‌محوری: یکپارچه بودن مجموعه می‌تواند احتمال بروز مشکلات ناشی از عدم هم‌محوری بین موتور و گیربکس را کاهش دهد.
- نگهداری آسان‌تر: دسترسی به یک مجموعه یکپارچه، در بسیاری از کاربردها فرآیند بازرسی و نگهداری را ساده‌تر می‌کند.
- تنوع در انتخاب: با توجه به نوع کاربرد، می‌توان الکتروگیربکس را با توان موتور، نسبت تبدیل و گشتاور مناسب انتخاب کرد.
کاربردهای الکتروموتور گیربکس‌دار
الکتروموتور گیربکس‌دار یا الکتروگیربکس در تجهیزاتی استفاده می‌شود که به کنترل سرعت، افزایش گشتاور و انتقال مطمئن قدرت نیاز دارند. به همین دلیل، این مجموعه در طیف گسترده‌ای از ماشین‌آلات و صنایع مورد استفاده قرار می‌گیرد.
مهم‌ترین کاربردهای الکتروموتور گیربکس‌دار عبارتند از:
- صنایع فولاد و ذوب فلزات: برای انتقال مواد، نوار نقاله‌ها و تجهیزات جابه‌جایی
- صنایع سیمان: در خطوط تولید، انتقال مواد و تجهیزات مختلف کارخانه
- صنایع معدنی: برای نوار نقاله، آسیاب و سیستم‌های انتقال مواد
- صنایع پتروشیمی: در ماشین‌آلات و تجهیزات انتقال و فرآوری مواد
- صنایع مس و فلزات: در سیستم‌های انتقال قدرت و جابه‌جایی مواد
- صنایع چوب: در خطوط تولید و تجهیزات انتقال مواد
- نوار نقاله‌ها و سیستم‌های انتقال مواد: برای کنترل سرعت و افزایش گشتاور موردنیاز
- آسیاب‌ها و میکسرهای صنعتی: برای تأمین گشتاور مناسب در زمان کارکرد دستگاه
- تجهیزات کوره و خطوط ذوب: برای انتقال و جابه‌جایی مواد در شرایط کاری صنعتی
در مجموع، هرجا که سرعت کنترل‌شده، گشتاور مناسب و انتقال قدرت مطمئن موردنیاز باشد، استفاده از الکتروموتور گیربکس‌دار می‌تواند گزینه مناسبی باشد. انتخاب نوع گیربکس و توان الکتروموتور نیز باید متناسب با نوع دستگاه، میزان بار و شرایط کاری انجام شود.
عوامل مؤثر در انتخاب الکتروموتور گیربکس‌دار
انتخاب الکتروموتور گیربکس‌دار مناسب فقط بر اساس توان موتور انجام نمی‌شود. عواملی مانند دور ورودی و خروجی، گشتاور، نسبت تبدیل، نوع بار، شرایط محیطی و ساعات کارکرد نیز در انتخاب صحیح الکتروگیربکس اهمیت دارند. انتخاب نادرست می‌تواند باعث افزایش استهلاک، داغ شدن موتور یا گیربکس و کاهش عمر مفید مجموعه شود.
مهم‌ترین عوامل مؤثر در انتخاب الکتروموتور گیربکس‌دار عبارتاند از:
| عامل | اهمیت در انتخاب |
|---|---|
| توان الکتروموتور | باید متناسب با میزان بار و توان موردنیاز دستگاه انتخاب شود. |
| دور ورودی موتور | سرعت چرخش الکتروموتور که معمولاً بر حسب دور بر دقیقه (RPM) بیان می‌شود. |
| دور خروجی گیربکس | باید با سرعت موردنیاز دستگاه هماهنگ باشد. |
| گشتاور خروجی | میزان نیروی چرخشی موردنیاز برای به حرکت درآوردن بار را مشخص می‌کند. |
| نسبت تبدیل گیربکس | میزان کاهش یا افزایش دور بین ورودی و خروجی را تعیین می‌کند. |
| نوع بار | مشخص می‌کند گیربکس برای بار سبک، متوسط یا سنگین انتخاب شود. |
| شرایط محیطی | دما، گردوغبار، رطوبت و شرایط محیط کار بر انتخاب موتور و گیربکس تأثیر دارند. |
| نوع الکتروموتور | تک‌فاز یا سه‌فاز بودن و سایر مشخصات موتور باید با کاربرد هماهنگ باشد. |
| نوع گیربکس | حلزونی، قورباغه‌ای، اکسترودر و جک اسکرو هرکدام برای کاربردهای متفاوتی مناسب هستند. |
| آرایش و نحوه نصب | موقعیت نصب و جهت قرارگیری شفت باید با ساختار دستگاه مطابقت داشته باشد. |
| بار شعاعی و محوری | در کاربردهایی که فشار زیادی به شفت وارد می‌شود، باید ظرفیت تحمل بار بررسی شود. |
| ساعات کارکرد | کارکرد مداوم یا مقطعی، در انتخاب ظرفیت و نوع الکتروگیربکس مؤثر است. |
نکته مهم در انتخاب الکتروگیربکس
برای انتخاب دقیق، بهتر است قبل از خرید حداقل توان موتور، دور موردنیاز خروجی، گشتاور، نسبت تبدیل، نوع بار و ساعات کارکرد دستگاه مشخص شود. در صورت مشخص نبودن این اطلاعات، انتخاب الکتروموتور و گیربکس فقط بر اساس توان نتیجه مناسبی نخواهد داشت.
تفاوت الکتروگیربکس با الکتروموتور و گیربکس جداگانه
الکتروموتور گیربکس‌دار و مجموعه الکتروموتور و گیربکس جداگانه، هر دو برای انتقال قدرت و تأمین سرعت و گشتاور موردنیاز ماشین‌آلات استفاده می‌شوند، اما در نحوه نصب، انتخاب قطعات و میزان انعطاف‌پذیری با یکدیگر تفاوت دارند:
| ویژگی | الکتروموتور گیربکس‌دار | الکتروموتور و گیربکس جداگانه |
|---|---|---|
| نحوه نصب | معمولاً به‌صورت یک مجموعه کوپل‌شده نصب می‌شود | موتور و گیربکس جداگانه نصب و به یکدیگر متصل می‌شوند |
| هم‌محوری | معمولاً از قبل تنظیم شده است | نیاز به دقت بیشتر در هم‌محوری دارد |
| فضای نصب | معمولاً فضای کمتری نیاز دارد | ممکن است فضای بیشتری اشغال کند |
| سرعت نصب | نصب ساده‌تر و سریع‌تر | نیازمند مراحل بیشتر برای اتصال و تنظیم |
| انعطاف‌پذیری انتخاب | محدودتر به ترکیب‌های سازگار | امکان انتخاب مستقل موتور و گیربکس |
| تعمیر و تعویض | در برخی مدل‌ها تعویض مجموعه ساده‌تر است | امکان تعویض مستقل موتور یا گیربکس وجود دارد |
| کاربرد | مناسب بسیاری از ماشین‌آلات با نیاز مشخص به سرعت و گشتاور | مناسب سیستم‌هایی که به انعطاف‌پذیری بیشتری در انتخاب قطعات نیاز دارند |
کدام گزینه بهتر است؟
انتخاب بین الکتروموتور گیربکس‌دار و موتور و گیربکس جداگانه به نوع دستگاه، فضای نصب، توان، گشتاور، سرعت خروجی و شرایط کاری بستگی دارد. اگر یک مجموعه آماده و هماهنگ با نصب ساده‌تر موردنیاز باشد، الکتروگیربکس می‌تواند انتخاب مناسبی باشد، اما در پروژه‌هایی که امکان انتخاب مستقل موتور و گیربکس اهمیت دارد، استفاده از دو تجهیز جداگانه انعطاف بیشتری ایجاد می‌کند.
سخن آخر
الکتروموتور گیربکس‌دار یا الکتروگیربکس از ترکیب یک الکتروموتور و گیربکس تشکیل می‌شود و وظیفه اصلی آن، کنترل سرعت و انتقال گشتاور موردنیاز به دستگاه است. به همین دلیل، انتخاب صحیح توان موتور، نسبت تبدیل و نوع گیربکس تأثیر مستقیمی بر راندمان، عملکرد و طول عمر تجهیزات صنعتی دارد.
همان‌طور که در این مقاله بررسی کردیم، الکتروگیربکس‌ها در صنایع و ماشین‌آلات مختلفی مانند سیستم‌های انتقال مواد، نوار نقاله‌ها، میکسرها، صنایع فولاد، سیمان، معدن و پتروشیمی کاربرد دارند. انتخاب مدل مناسب نیز باید بر اساس عواملی مانند توان موتور، دور خروجی، گشتاور، نسبت تبدیل، نوع بار و شرایط کاری انجام شود.
در شیبا صنعت انواع تجهیزات انتقال قدرت و گیربکس‌های صنعتی از جمله گیربکس حلزونی، گیربکس قورباغه‌ای، گیربکس اکسترودر و گیربکس جک اسکرو ارائه می‌شود. اگر برای انتخاب الکتروموتور یا گیربکس مناسب دستگاه خود نیاز به راهنمایی دارید، می‌توانید با کارشناسان شیبا صنعت تماس بگیرید تا بر اساس مشخصات فنی و شرایط کاری، گزینه مناسب را انتخاب کنید.
سوالات متداول
الکتروگیربکس مجموعه‌ای متشکل از الکتروموتور و گیربکس است که به‌صورت یک واحد برای انتقال قدرت و ایجاد سرعت و گشتاور موردنیاز به کار می‌رود. گیربکس سرعت چرخش موتور را کاهش داده و متناسب با نسبت تبدیل، گشتاور خروجی را افزایش می‌دهد. استفاده از الکتروگیربکس می‌تواند نصب و راه‌اندازی سیستم انتقال قدرت را ساده‌تر و فضای موردنیاز برای تجهیزات را کمتر کند.
برای انتخاب الکتروگیربکس مناسب باید عواملی مانند توان موتور، دور ورودی، دور خروجی، نسبت تبدیل، گشتاور خروجی و نوع کاربرد بررسی شود. همچنین نوع بار، ساعات کارکرد، دفعات روشن و خاموش شدن، میزان شوک بار و شرایط محیطی نیز در انتخاب الکتروگیربکس مناسب تأثیر دارند. انتخاب باید بر اساس نیاز واقعی دستگاه و مشخصات فنی سازنده انجام شود.
الکتروگیربکس در بسیاری از تجهیزات صنعتی مانند نوار نقاله‌ها، بالابرها، میکسرها، دستگاه‌های بسته‌بندی، ماشین‌آلات خطوط تولید و سیستم‌های انتقال مواد استفاده می‌شود. این تجهیزات معمولاً در کاربردهایی به کار می‌روند که به کاهش سرعت و افزایش گشتاور نسبت به سرعت و گشتاور موتور نیاز است.
الکتروگیربکس به‌صورت یک مجموعه یکپارچه عرضه می‌شود و در بسیاری از کاربردها می‌تواند فرآیند نصب و اتصال موتور به گیربکس را ساده‌تر کند. همچنین به دلیل یکپارچه بودن مجموعه، فضای نصب کمتری نسبت به برخی ترکیب‌های جداگانه نیاز دارد. با این حال، انتخاب بین الکتروگیربکس و موتور و گیربکس جداگانه باید بر اساس نوع کاربرد، فضای نصب، امکان تعمیر و نگهداری و نیازهای فنی سیستم انجام شود.
برای اطمینان از انتخاب صحیح، ابتدا باید توان موردنیاز، دور خروجی، گشتاور، نوع بار و ساعات کارکرد دستگاه مشخص شود و سپس با مشخصات فنی الکتروگیربکس مقایسه شود. انتخاب ظرفیت بالاتر در برخی کاربردها می‌تواند ضریب اطمینان مناسبی ایجاد کند، اما بزرگ‌تر بودن بیش از حد الکتروگیربکس همیشه مزیت ندارد و می‌تواند هزینه و ابعاد مجموعه را افزایش دهد. بهترین انتخاب، مدلی است که ظرفیت آن با شرایط واقعی کار مطابقت داشته باشد.
