همه چیز در رابطه با موتور کولر | دینام کولر

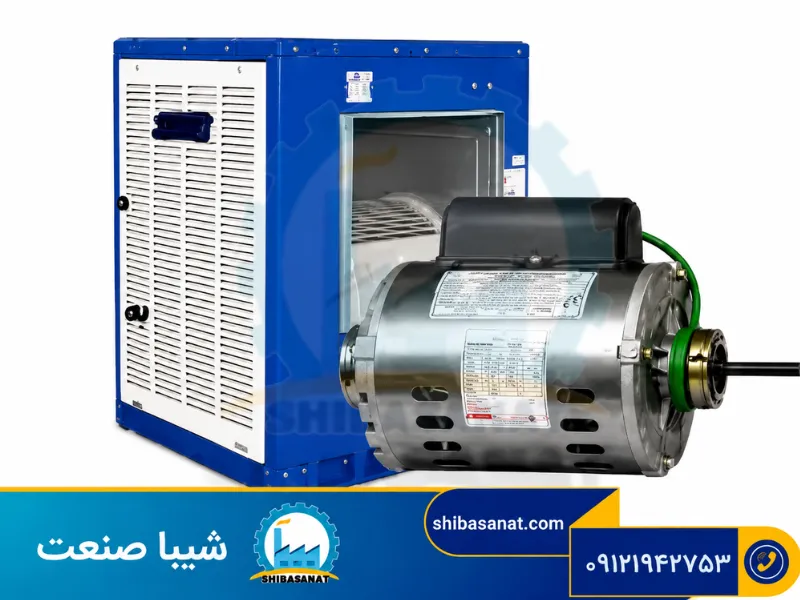

همه چیز در رابطه با موتور کولر یا دینام کولر در شیبا صنعت
الکتروموتور یکی از مهمترین تجهیزات تبدیل انرژی الکتریکی به انرژی مکانیکی است و در بسیاری از ماشینآلات صنعتی و تجهیزات خانگی کاربرد دارد. یکی از رایجترین نمونههای آن، موتور کولر آبی یا دینام کولر است که وظیفه به حرکت درآوردن پروانه و ایجاد جریان هوای خنک را بر عهده دارد.
موتور کولر یا دینام کولر با تبدیل نیروی برق به حرکت دورانی، پروانه کولر را به گردش درمیآورد و موجب گردش هوا و خنک شدن محیط میشود. این موتورها معمولاً از نوع الکتروموتور تک فاز بوده و در توانهای 1/4، 1/3، 1/2 و 3/4 اسب بخار تولید میشوند تا متناسب با ظرفیت کولر انتخاب شوند.
بیشتر موتورهای کولر آبی دارای دو دور کند و تند هستند تا بتوان سرعت گردش پروانه را متناسب با شرایط محیط تنظیم کرد. همچنین این موتورها معمولاً با درجه حفاظت IP22 تولید میشوند که مقاومت مناسبی در برابر ورود اجسام خارجی و رطوبت محدود ایجاد کرده و از سیمپیچ داخلی موتور محافظت میکند.
موتور کولر چگونه کار میکند؟
موتور کولر با تبدیل انرژی الکتریکی به انرژی مکانیکی، نیروی لازم برای چرخش پروانه یا فن کولر را تأمین میکند. با چرخش پروانه، هوا از میان پوشالهای مرطوب (در کولر آبی) یا از روی کویلهای خنککننده (در کولر گازی) عبور کرده و هوای خنک به داخل محیط هدایت میشود.
در کولرهای آبی، موتور بهوسیله تسمه و پولی، نیروی خود را به پروانه منتقل میکند و همزمان پمپ آب، پوشالها را مرطوب نگه میدارد تا فرآیند سرمایش تبخیری انجام شود. در بسیاری از مدلها، موتور دارای دو دور کند و تند است تا کاربر بتواند میزان جریان هوا را متناسب با شرایط محیط تنظیم کند.
عملکرد صحیح دینام کولر به عواملی مانند سلامت بلبرینگها، کشش مناسب تسمه، کیفیت برق ورودی و سرویس دورهای بستگی دارد. هرگونه اختلال در این بخشها میتواند باعث کاهش راندمان، افزایش مصرف برق یا داغ شدن موتور شود.
اجزای اصلی موتور کولر
موتور کولر از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در تولید حرکت، انتقال نیرو و افزایش طول عمر دستگاه دارند. کیفیت این قطعات تأثیر مستقیمی بر عملکرد، مصرف برق و دوام دینام کولر دارد.
| قطعه | وظیفه |
|---|---|
| فریم یا بدنه | بدنه موتور که معمولاً از فولاد ساخته میشود و با پوشش رزین پلیاستر در برابر رطوبت و خوردگی محافظت میشود. |
| شفت | محور خروجی موتور که نیروی چرخشی را به پولی و تسمه منتقل میکند و دارای پوشش مقاوم در برابر رطوبت است. |
| روتور | از نوع قفس سنجابی و معمولاً از آلومینیوم ریختهگری شده ساخته میشود و با چرخش خود گشتاور موردنیاز را ایجاد میکند. |
| استاتور | بخش ثابت موتور که سیمپیچها در آن قرار دارند و با ایجاد میدان مغناطیسی، روتور را به حرکت درمیآورد. |
| بلبرینگ | باعث چرخش روان شفت شده و اصطکاک، لرزش و صدای موتور را کاهش میدهد. |
| درپوشها | از جنس آلومینیوم ساخته میشوند و علاوه بر نگهداری بلبرینگها، محل نصب سیم ارت و سایر اتصالات را فراهم میکنند. |
| پروانه خنککننده | برای خنک کردن موتور در هنگام کار مداوم استفاده میشود و از افزایش دمای سیمپیچ جلوگیری میکند. |
هماهنگی صحیح این اجزا باعث عملکرد روان، کاهش مصرف انرژی و افزایش طول عمر موتور کولر میشود.
راهنمای انتخاب موتور کولر مناسب
انتخاب موتور کولر باید بر اساس ظرفیت کولر، میزان هوادهی، شرایط نصب و مصرف انرژی انجام شود. استفاده از موتور با توان مناسب علاوه بر افزایش راندمان کولر، از فشار بیش از حد به قطعاتی مانند تسمه، پولی و پروانه جلوگیری کرده و باعث افزایش طول عمر دستگاه میشود.

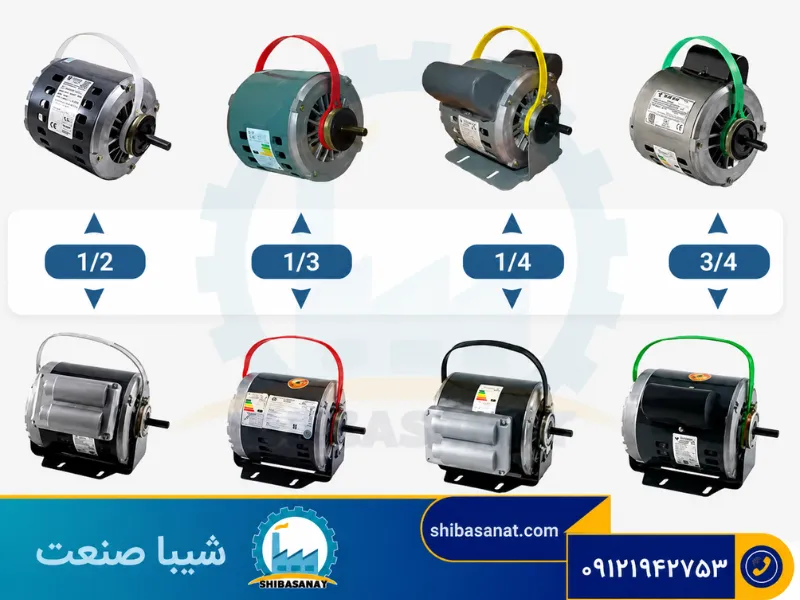

انواع موتور کولر بر اساس توان
به طور کلی موتورهای کولر آبی در توانهای مختلف تولید میشوند که هر کدام برای ظرفیت مشخصی از کولر مناسب هستند.
| توان موتور | ظرفیت مناسب کولر | ویژگی |
|---|---|---|
| 1/4 اسب بخار | 2500 تا 3000 | مناسب کولرهای کوچک، مصرف برق پایین |
| 1/3 اسب بخار | 3000 تا 3500 | مناسب مصارف خانگی سبک |
| 1/2 اسب بخار | 4000 تا 5000 | رایجترین مدل برای کولرهای خانگی |
نکته: موتورهای 3/4 اسب معمولاً از خازن راهانداز استفاده میکنند، در حالی که مدلهای 1/2، 1/3 و 1/4 اسب اغلب بدون خازن تولید میشوند.
انواع موتور کولر بر اساس ساختار
موتورهای کولر از نظر طراحی و نحوه نصب نیز در مدلهای مختلفی تولید میشوند:
موتور خازندار و بدون خازن: مدلهای خازندار گشتاور راهاندازی بالاتری دارند.
موتور کلاچدار و بدون کلاچ: مدلهای کلاچدار عملکرد نرمتر و انتقال قدرت بهتری دارند.
موتور پایهدار و بدون پایه: انتخاب آن به نوع نصب کولر بستگی دارد.
موتور تک فاز و سه فاز: کولرهای خانگی معمولاً تک فاز و نمونههای صنعتی سه فاز هستند.
موتور کولر براشلس (BLDC)
موتورهای براشلس نسل جدید موتورهای کولر هستند که به دلیل حذف جاروبک، اصطکاک کمتر، مصرف انرژی پایینتر و کنترل هوشمند دور موتور، راندمان بالاتری نسبت به مدلهای معمولی دارند. این موتورها در کولرهای جدید مورد استفاده قرار میگیرند.
ویژگیهای موتور کولر
موتورهای کولر آبی معمولاً از نوع الکتروموتور تک فاز دو سرعته هستند و در دو دور 1400 و 3000 دور بر دقیقه کار میکنند تا کاربر بتواند سرعت باد را متناسب با نیاز خود تنظیم کند.
از مهمترین ویژگیهای این موتورها میتوان به موارد زیر اشاره کرد:
- طراحی دو دور (کند و تند)
- استفاده از روتور قفس سنجابی
- بدنه فولادی با پوشش ضدزنگ
- بلبرینگهای مقاوم در برابر رطوبت و گردوغبار
- صدای کارکرد نسبتاً کم
- استفاده از سیمپیچ مجزا برای دور کند، دور تند و راهانداز
نکته: موتورهای کولر آبی از نوع موتورهای القایی هستند و فاقد کلکتور و جاروبک میباشند، به همین دلیل استهلاک کمتر و طول عمر بیشتری نسبت به موتورهای جاروبکدار دارند.
مشخصات فنی موتور کولر
| مشخصه | توضیحات |
|---|---|
| نوع موتور | الکتروموتور تک فاز |
| دور موتور | ۱۴۰۰ و ۳۰۰۰ دور بر دقیقه |
| توان رایج | ۱/۴، ۱/۳، ۱/۲ و ۳/۴ اسب بخار |
| درجه حفاظت | IP22 |
| کلاس عایقی | کلاس B یا F (بسته به برند) |
| جنس بدنه | فولاد با پوشش ضدزنگ |
| جنس روتور | آلومینیوم قفس سنجابی |
مزایا و معایب موتور کولر
- مزایا
- مصرف برق مناسب
- ساختار ساده و تعمیرات آسان
- قیمت اقتصادی
- دسترسی آسان به قطعات یدکی
- امکان استفاده در دو دور مختلف
- معایب
- کاهش راندمان در صورت سرویس نشدن
- حساسیت به رطوبت و گردوغبار
- نیاز به روغنکاری دورهای بلبرینگها
- مصرف برق بیشتر نسبت به موتورهای BLDC
رایجترین خرابیهای موتور کولر
- سوختن سیمپیچ
- خرابی بلبرینگ
- خرابی خازن راهانداز
- گیرپاژ شفت
- خرابی کلید گریز از مرکز
- پارگی یا شل شدن تسمه
نگهداری و افزایش عمر موتور کولر
نگهداری صحیح از موتور کولر باعث افزایش راندمان، کاهش مصرف برق و جلوگیری از سوختن سیمپیچ میشود. با انجام سرویسهای دورهای، میتوان عمر مفید موتور را تا چندین سال افزایش داد.
برای افزایش طول عمر موتور کولر این موارد را رعایت کنید:
- روغنکاری منظم بلبرینگها
- بررسی سلامت تسمه و تنظیم کشش آن
- جلوگیری از گیرپاژ پولی و شفت
- استفاده از محافظ برق برای جلوگیری از نوسانات ولتاژ
- جلوگیری از نفوذ مستقیم آب به موتور
- تمیز کردن گردوغبار و آلودگیهای روی بدنه موتور
- بررسی سلامت خازن راهانداز در مدلهای خازندار
- جلوگیری از کارکرد موتور تحت بار بیش از ظرفیت
توصیه: اگر موتور بیش از حد داغ میشود، صدای غیرعادی دارد یا قدرت آن کاهش یافته است، قبل از سوختن کامل سیمپیچ، توسط تعمیرکار متخصص بررسی شود.
سخن پایانی
موتور کولر یا دینام کولر یکی از مهمترین اجزای سیستم سرمایشی است که عملکرد صحیح آن تأثیر مستقیمی بر راندمان، مصرف انرژی و طول عمر کولر دارد. آشنایی با ساختار، انواع، توان مناسب، نحوه عملکرد و روشهای نگهداری این موتور به شما کمک میکند تا در زمان انتخاب، سرویس یا تعویض آن تصمیم آگاهانهتری بگیرید.
در بسیاری از موتورهای کولر از فناوری الکتروموتورهای تکفاز استفاده میشود و در مدلهای جدید نیز موتورهای BLDC با راندمان بالاتر و مصرف انرژی کمتر جایگاه ویژهای پیدا کردهاند.
اگر قصد دارید اطلاعات بیشتری درباره انواع الکتروموتور تک فاز، الکتروموتور سه فاز یا کاربرد آنها در تجهیزات صنعتی و خانگی کسب کنید، میتوانید سایر مقالات آموزشی شیبا صنعت را مطالعه کرده و در صورت نیاز از کارشناسان مجموعه مشاوره تخصصی دریافت کنید.
سوالات متداول
موتور کولر وظیفه تبدیل انرژی الکتریکی به انرژی مکانیکی و ایجاد نیروی لازم برای چرخش پروانه یا فن را بر عهده دارد. در کولرهای آبی، موتور معمولاً از طریق تسمه و پولی نیروی خود را به پروانه منتقل میکند و با چرخش پروانه، جریان هوا در کولر ایجاد میشود.
موتورهای کولر آبی در توانهای مختلفی مانند 1/4، 1/3، 1/2 و 3/4 اسب بخار تولید میشوند و توان مناسب به ظرفیت و طراحی کولر بستگی دارد. بسیاری از مدلهای رایج نیز دو سرعته هستند و دارای دور کند و تند هستند. هنگام تعویض موتور، باید توان، دور و مشخصات نصب موتور جدید با کولر مطابقت داشته باشد.
برای انتخاب موتور مناسب باید ظرفیت کولر، توان موتور، سرعت چرخش، نوع نصب، اندازه شفت و نحوه انتقال نیرو در نظر گرفته شود. انتخاب موتور با توان نامناسب میتواند باعث کاهش عملکرد، افزایش مصرف برق یا وارد شدن فشار اضافی به موتور و سایر قطعات شود.
داغ شدن بیش از حد موتور کولر میتواند دلایلی مانند اضافهبار، گیرپاژ یا سفت بودن شفت و پولی، کشش نامناسب تسمه، خرابی بلبرینگ، مشکل در ولتاژ برق یا وجود ایراد در سیمپیچ داشته باشد. در صورت افزایش غیرعادی دمای موتور، بهتر است علت مشکل پیش از ادامه کار بررسی شود.
بررسی و سرویس منظم موتور، کنترل وضعیت بلبرینگها، تسمه و پولی، تمیز نگه داشتن موتور، جلوگیری از ورود مستقیم آب، بررسی اتصالات برق و جلوگیری از کارکرد موتور تحت بار بیش از ظرفیت، به افزایش طول عمر آن کمک میکند. قطعاتی مانند خازن نیز در مدلهای دارای خازن باید در صورت مشاهده علائم خرابی بررسی و تعویض شوند.
