نحوه ساخت تسمه و پولی
نحوه ساخت تسمه و پولی – شیبا صنعت

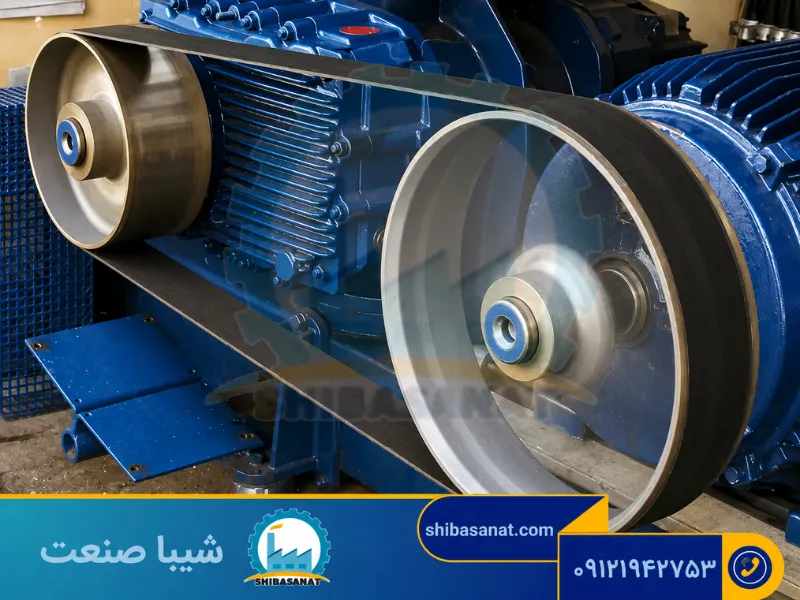

تسمه و پولی از مهمترین اجزای سیستمهای انتقال قدرت در ماشینآلات و الکتروموتور صنعتی هستند که وظیفه انتقال گشتاور و حرکت دورانی را بین محورهای مختلف بر عهده دارند. این قطعات به دلیل ساختار ساده، قیمت مناسب، راندمان بالا و قابلیت انتقال نیرو در فواصل مختلف، در تجهیزاتی مانند الکتروموتورهای صنعتی، نوار نقالهها، ماشینآلات کشاورزی، صنایع غذایی، بستهبندی و خودروسازی کاربرد گستردهای دارند.
اما نحوه ساخت تسمه و پولی چگونه است؟ این قطعات از چه موادی تولید میشوند و چه مراحلی را از طراحی تا ماشینکاری و کنترل کیفیت طی میکنند؟ آشنایی با فرآیند تولید تسمه و پولی، علاوه بر درک بهتر عملکرد آنها، به انتخاب صحیح و افزایش طول عمر سیستم انتقال قدرت نیز کمک میکند.
پولی چیست؟
پولی یکی از اجزای اصلی سیستم انتقال قدرت است که به همراه تسمه، نیروی تولیدشده توسط الکتروموتور را به شفت یا تجهیزات مختلف منتقل میکند. این قطعه با توجه به نوع تسمه، سرعت دوران، میزان گشتاور و شرایط کاری در مدلها و جنسهای مختلف تولید میشود.
انواع پولی
- پولی V: انتقال قدرت عمومی
- پولی تایمینگ: انتقال دقیق و بدون لغزش
انواع تسمههای مورد استفاده در صنعت
پیش از آشنایی با نحوه ساخت تسمه و پولی، بهتر است بدانید تسمههای صنعتی در مدلهای مختلفی تولید میشوند و هر کدام برای کاربرد مشخصی در سیستمهای انتقال قدرت مورد استفاده قرار میگیرند. تفاوت در ساختار، جنس و نوع عملکرد باعث شده است هر تسمه برای شرایط کاری خاصی مناسب باشد.
| نوع تسمه | کاربرد اصلی |
|---|---|
| تسمه تخت | نوار نقاله و ماشینآلات سبک |
| تسمه V (ذوزنقهای) | الکتروموتور، پمپ و گیربکس |
| تسمه تایم | انتقال دقیق حرکت بدون لغزش |
| تسمه چندشیاره | خودرو و تجهیزات صنعتی |
| تسمه گرد | تجهیزات سبک و انتقال بار کم |
هر یک از این تسمهها با توجه به نوع کاربرد، از مواد اولیه و فرآیند تولید متفاوتی ساخته میشوند.
مواد اولیه مورد استفاده در ساخت تسمه و پولی
کیفیت مواد اولیه نقش مستقیمی در راندمان انتقال قدرت، کاهش استهلاک و افزایش عمر تسمه و پولی دارد.
- پولیها معمولاً از چدن، فولاد، آلومینیوم یا پلیمرهای مهندسی ساخته میشوند و انتخاب جنس آنها به میزان بار، سرعت دوران و شرایط محیطی بستگی دارد.
- تسمهها از لاستیک، پلییورتان، الیاف پلیاستر، کولار یا ترکیبات کامپوزیتی تولید میشوند تا در برابر کشش، سایش، حرارت و روغن مقاومت بالایی داشته باشند.
فرآیند ساخت تسمه و پولی
ساخت تسمه و پولی مجموعهای از مراحل مهندسی و تولید است که با توجه به نوع کاربرد، میزان گشتاور، سرعت دوران و شرایط محیطی انجام میشود. انتخاب مواد اولیه مناسب، دقت در طراحی و کنترل کیفیت نهایی، تأثیر مستقیمی بر راندمان انتقال قدرت، کاهش استهلاک و افزایش طول عمر سیستم انتقال نیرو دارد.
اگرچه روش تولید هر نوع تسمه و پولی با دیگری متفاوت است، اما اغلب تولیدکنندگان از فرآیندهای استاندارد طراحی، ماشینکاری، قالبگیری و آزمون کیفیت برای ساخت این قطعات استفاده میکنند.
1- طراحی مهندسی
اولین مرحله، طراحی ابعاد، قطر، تعداد شیار یا دندانه، ضخامت و ظرفیت انتقال گشتاور است. این طراحی بر اساس نوع دستگاه، سرعت دوران، توان الکتروموتور و نوع تسمه انجام میشود تا بهترین راندمان انتقال قدرت حاصل شود.
2- انتخاب مواد اولیه
پس از طراحی، مواد اولیه متناسب با شرایط کاری انتخاب میشوند. پولیها معمولاً از چدن، فولاد، آلومینیوم یا پلیمرهای مهندسی ساخته میشوند و تسمهها از لاستیک تقویتشده، پلییورتان و الیاف پلیاستر تولید میشوند تا مقاومت مناسبی در برابر کشش، سایش، حرارت و رطوبت داشته باشند.
3- تولید و ماشینکاری
در این مرحله، پولیها با روشهایی مانند ریختهگری، قالبگیری، ماشینکاری CNC یا پرسکاری تولید میشوند و سپس شیارها یا دندانههای آنها با دقت بالا ایجاد میشود. تسمهها نیز پس از ترکیب مواد اولیه، در قالبهای مخصوص شکل گرفته و طی فرآیند پخت و تقویت، آماده استفاده میشوند.
4- کنترل کیفیت
پس از تولید، تمامی قطعات از نظر ابعاد، بالانس، کیفیت سطح، مقاومت کششی، دقت شیارها و استحکام مکانیکی بررسی میشوند تا عملکرد صحیح آنها در سیستم انتقال قدرت تضمین شود.
5- بستهبندی و آمادهسازی برای نصب
در پایان، تسمه و پولی پس از کنترل نهایی بستهبندی شده و برای جلوگیری از آسیب در زمان حملونقل و انبارداری، با پوشش مناسب آماده عرضه میشوند.
جدول مراحل ساخت تسمه و پولی
به طور کلی، فرآیند ساخت تسمه و پولی از طراحی اولیه تا کنترل کیفیت نهایی، شامل چند مرحله اصلی است که هر کدام نقش مهمی در افزایش راندمان، دوام و عملکرد سیستم انتقال قدرت دارند.
| مرحله ساخت | شرح فرآیند | هدف |
|---|---|---|
| 1. طراحی مهندسی | تعیین ابعاد، قطر، تعداد شیار یا دندانه، نوع تسمه و ظرفیت انتقال نیرو | طراحی متناسب با کاربرد و افزایش راندمان |
| 2. انتخاب مواد اولیه | انتخاب چدن، فولاد، آلومینیوم یا پلیمر برای پولی و لاستیک یا پلییورتان برای تسمه | افزایش مقاومت در برابر سایش، حرارت و فشار |
| 3. تولید و شکلدهی | ساخت پولی با ریختهگری، ماشینکاری یا CNC و تولید تسمه با قالبگیری و فرآیند پخت | ایجاد قطعات با ابعاد و کیفیت استاندارد |
| 4. ماشینکاری و پرداخت | ایجاد شیارها، دندانهها، سوراخ شفت و پرداخت سطح قطعات | افزایش دقت مونتاژ و کاهش اصطکاک |
| 5. کنترل کیفیت | بررسی ابعاد، بالانس، استحکام، مقاومت کششی و کیفیت سطح | اطمینان از عملکرد صحیح و افزایش طول عمر |
| 6. بستهبندی و ارسال | بستهبندی استاندارد و آمادهسازی برای حملونقل و انبارداری | جلوگیری از آسیب و حفظ کیفیت محصول |
عوامل مؤثر بر کیفیت تسمه و پولی
کیفیت تسمه و پولی تنها به نوع متریال آنها وابسته نیست، بلکه مجموعهای از عوامل در فرآیند طراحی، تولید و کنترل کیفیت بر عملکرد نهایی این قطعات تأثیر میگذارند. هرچه دقت ساخت بیشتر باشد، راندمان انتقال قدرت افزایش یافته و استهلاک تجهیزات کاهش پیدا میکند. مهمترین عوامل مؤثر بر کیفیت تسمه و پولی عبارتند از:
کیفیت مواد اولیه: استفاده از فولاد، چدن، آلومینیوم یا پلیمرهای مهندسی استاندارد برای پولی و لاستیک یا پلییورتان تقویتشده برای تسمه، دوام و مقاومت قطعات را افزایش میدهد.
دقت ماشینکاری: تراش دقیق شیارها، دندانهها و سوراخ شفت باعث کاهش لرزش، جلوگیری از لغزش تسمه و افزایش راندمان انتقال نیرو میشود.
رعایت تلرانسهای ابعادی: کوچکترین خطا در ابعاد پولی یا تسمه میتواند موجب کاهش عمر قطعات و ایجاد استهلاک زودرس شود.
عملیات حرارتی و پوشش محافظ: عملیات حرارتی، آبکاری یا پوششهای ضدخوردگی باعث افزایش مقاومت پولی در برابر سایش، رطوبت و خوردگی میشوند.
کنترل کیفیت نهایی: انجام تستهای بالانس، مقاومت کششی، سختی سطح، کیفیت ساخت و بررسی ابعاد، عملکرد صحیح سیستم انتقال قدرت را تضمین میکند.
نصب صحیح و نگهداری اصولی: حتی باکیفیتترین تسمه و پولی نیز در صورت نصب نادرست، تنظیم نبودن کشش تسمه یا عدم همراستایی محورها، دچار کاهش راندمان و خرابی زودهنگام خواهند شد.
نکته: انتخاب قطعات استاندارد و استفاده از تسمه و پولی متناسب با توان الکتروموتور، سرعت دوران و شرایط کاری، مهمترین عامل در افزایش راندمان و طول عمر سیستم انتقال قدرت است.
سخن پایانی
تسمه و پولی از مهمترین اجزای سیستمهای انتقال قدرت هستند و کیفیت ساخت آنها تأثیر مستقیمی بر راندمان، کاهش استهلاک تجهیزات و افزایش طول عمر ماشینآلات دارد. انتخاب مواد اولیه مناسب، طراحی دقیق، ماشینکاری استاندارد، کنترل کیفیت و استفاده از فناوریهای نوین مانند دستگاههای CNC و خطوط تولید اتوماتیک، باعث شده است تسمهها و پولیهای امروزی نسبت به گذشته دوام، دقت و عملکرد بسیار بهتری داشته باشند.
امروزه این قطعات در صنایع مختلف از جمله خودروسازی، معدن، صنایع غذایی، بستهبندی، کشاورزی، نوار نقالهها و ماشینآلات صنعتی نقش کلیدی دارند و انتخاب صحیح آنها میتواند هزینههای تعمیر و نگهداری را به میزان قابل توجهی کاهش دهد.
اگر قصد خرید الکتروموتور مناسب، گیربکس، تسمه یا پولی متناسب با نیاز تجهیزات خود را دارید، کارشناسان شیبا صنعت آمادهاند تا با ارائه مشاوره تخصصی، مناسبترین گزینه را برای کاربرد صنعتی شما معرفی کنند.
سوالات متداول
1- چگونه طول تسمه مناسب را برای یک سیستم تعیین میکنند؟
با اندازهگیری فاصله بین محورهای پولی و قطر هر پولی و استفاده از فرمولهای خاص طراحی تسمه، طول دقیق تسمه محاسبه میشود.
2- چرا تسمهها نیاز به تقویت دارند؟
برای افزایش مقاومت کششی و جلوگیری از کشیدگی و پارگی، تسمهها با رشتههای نخ، سیم یا الیاف کربن تقویت میشوند.
3- چگونه میتوان عمر مفید تسمه و پولی را افزایش داد؟
با استفاده از مواد مقاوم، نصب صحیح، تنظیم مناسب کشش تسمه، و نگهداری منظم، عمر مفید قطعات افزایش مییابد.
4- چه عواملی باعث سر خوردن تسمه روی پولی میشود؟
کشیدگی ناکافی تسمه، آلودگی سطح پولی یا تسمه، ساییدگی و یا استفاده از تسمه نامناسب از دلایل اصلی سُر خوردن است.
5- چه نکاتی در طراحی تسمه و پولی باید رعایت شود؟
ابعاد دقیق، نوع مواد، مقاومت در برابر سایش و حرارت، میزان بار قابل تحمل، و تناسب با سرعت چرخش از نکات مهم طراحی تسمه و پولی است.
6- چه موادی برای ساخت تسمه و پولی مناسب هستند؟
تسمهها معمولاً از لاستیک، پلی اورتان، یا مواد کامپوزیت ساخته میشوند و پولیها اغلب از فلزاتی مثل فولاد، آلومینیوم یا پلاستیک فشرده تولید میشوند.
