موتور سنکرون چیست؟ | روشهای راه اندازی و کاربردهای آن
موتور سنکرون چیست؟ بررسی روشهای راه اندازی و کاربردهای آن در شیبا صنعت
موتور سنکرون یکی از انواع موتورهای الکتریکی است که به دلیل سرعت ثابت، دقت بالا و راندمان مناسب در بسیاری از صنایع، نیروگاهها، تجهیزات کنترلی و ماشینآلات صنعتی مورد استفاده قرار میگیرد. این موتور برخلاف بسیاری از الکتروموتورها، هنگام کار همواره با سرعتی ثابت و هماهنگ با فرکانس برق حرکت میکند و به همین دلیل برای کاربردهایی که دقت عملکرد اهمیت زیادی دارد، انتخاب مناسبی است.
اگر قصد خرید الکتروموتور برای یک پروژه صنعتی را دارید، آشنایی با نحوه عملکرد موتور سنکرون به شما کمک میکند تا انتخاب دقیقتری داشته باشید. البته در بسیاری از کاربردهای عمومی، از الکتروموتور سه فاز یا الکتروموتور تک فاز استفاده میشود و موتور سنکرون بیشتر در کاربردهای تخصصی و صنعتی به کار میرود.
در این مقاله با موتور سنکرون، نحوه عملکرد، انواع، مزایا و معایب، روشهای راهاندازی، کاربردهای صنعتی و نکات مهم انتخاب آن آشنا میشوید. همچنین اگر میخواهید تفاوت این موتور با موتورهای القایی را بدانید، پیشنهاد میکنیم مقاله تفاوت موتور سنکرون و آسنکرون را نیز مطالعه کنید.
آشنایی کوتاه با موتور آسنکرون
برای درک بهتر عملکرد موتور سنکرون، آشنایی مختصر با موتور آسنکرون نیز مفید است.
در موتور آسنکرون یا القایی، سرعت چرخش روتور همیشه کمی کمتر از سرعت میدان مغناطیسی استاتور است. این اختلاف سرعت که لغزش (Slip) نام دارد، عامل ایجاد گشتاور و ادامه کار موتور محسوب میشود. به همین دلیل موتورهای آسنکرون برخلاف موتورهای سنکرون، بهصورت خودراهانداز هستند و پس از اتصال برق، بدون نیاز به تجهیزات راهاندازی ویژه شروع به کار میکنند.
موتورهای آسنکرون به دلیل ساختار ساده، قیمت مناسب و هزینه نگهداری پایین، در بسیاری از تجهیزات صنعتی مانند پمپها، فنها، کمپرسورها، نوار نقالهها و ماشینآلات تولیدی استفاده میشوند. این موتورها در دو نوع الکتروموتور تک فاز و الکتروموتور سه فاز تولید میشوند و انتخاب هرکدام به نوع کاربرد و توان موردنیاز بستگی دارد.
در مقابل، موتور سنکرون با سرعتی کاملاً ثابت و هماهنگ با فرکانس برق کار میکند و برای کاربردهایی که دقت سرعت اهمیت زیادی دارد، گزینه مناسبتری است.
هنگام راه اندازی یک پروژه بهتر است به این تفاوتها دقت کنید تا پس از نصب و استفاده به مشکل خاصی برخورد نکنید. در جدول زیر این تفاوتها را بصورت خلاصه و ساده برای کسب اطلاعات بیشتر کاربران میآوریم:
| ویژگی | موتور سنکرون | موتور آسنکرون |
|---|---|---|
| انواع کاربردی | موتور براشلس، موتور رلوکتانس متغیر، موتور رلوکتانس سوئیچ شده و موتور هیسترزیس | موتور های القایی AC |
| لغزش | ندارد | دارد |
| منبع تغذیه اضافی | برای چرخش اولیه روتور نزدیک به سرعت سنکرون، به یک منبع تغذیه DC اضافی نیاز دارد. | به هیچ منبع تغذیه اضافی نیاز ندارد. |
| اختلاف در سرعت روتور و استاتور | سرعت روتور و استاتور کاملا یکسان بوده و با تغییر یا کنترل سرعت هر کدام از آنها سرعت چرخش دیگری نیز تغییر خواهد کرد. | سرعت روتور و استاتور با یکدیگر برابر نیست. |
| بازدهی | بالاتر از آسنکرون | کمتر |
| تاثیر بار | این نوع موتورها از بار اعمالی تاثیر نمیگیرند. | در این موتورها با افزایش بار اعمالی، سرعت موتور کاهش مییابد. |

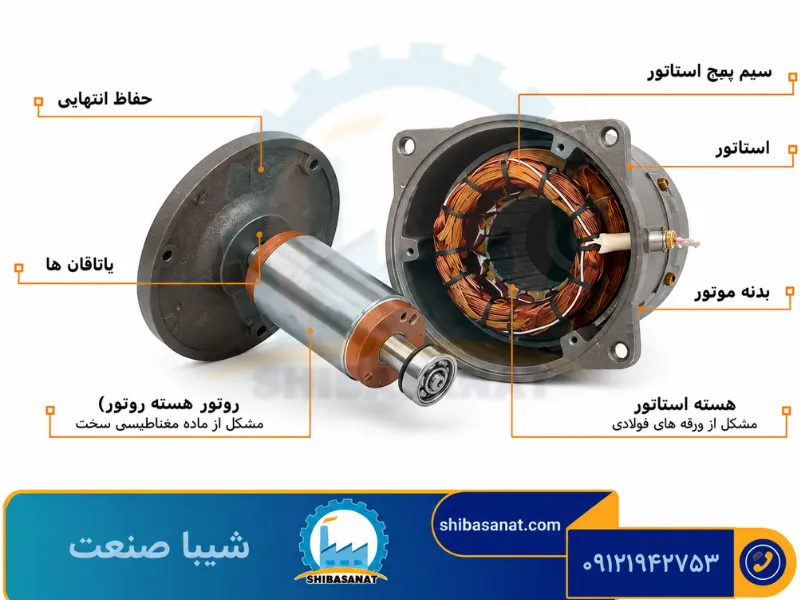

موتور سنکرون
نحوه عملکرد موتور سنکرون
مبنای عملکرد الکتروموتور سنکرون، ایجاد هماهنگی کامل بین میدان مغناطیسی استاتور و روتور است. با عبور جریان متناوب (AC) از سیمپیچهای استاتور، یک میدان مغناطیسی دوار ایجاد میشود. این میدان باعث میشود روتور نیز همزمان با همان سرعت و بدون اختلاف، شروع به چرخش کند.
به همین دلیل به این موتور «سنکرون» گفته میشود، زیرا سرعت چرخش روتور دقیقاً با سرعت میدان مغناطیسی استاتور یکسان است. در نتیجه، تا زمانی که فرکانس برق تغذیه ثابت باشد، سرعت موتور نیز تقریباً بدون تغییر باقی میماند.
همین ویژگی باعث شده است موتورهای سنکرون در تجهیزاتی که به سرعت ثابت، دقت بالا و عملکرد پایدار نیاز دارند، کاربرد گستردهای داشته باشند. البته این موتورها برخلاف بسیاری از موتورهای القایی، معمولاً به تنهایی قادر به راهاندازی نیستند و برای رسیدن به سرعت سنکرون از روشهای راهاندازی مخصوص استفاده میکنند که در ادامه همین مقاله با آنها آشنا خواهید شد.
چرا سرعت موتور سنکرون همیشه ثابت است؟
دلیل اصلی ثابت بودن سرعت موتور سنکرون این است که سرعت آن مستقیماً به فرکانس برق ورودی و تعداد قطبهای موتور بستگی دارد، نه به میزان بار وارد شده.
به همین علت، تا زمانی که موتور در محدوده کاری استاندارد خود فعالیت کند، حتی با تغییر بار نیز سرعت آن تقریباً ثابت باقی میماند. این ویژگی یکی از مهمترین مزیتهای موتور سنکرون نسبت به بسیاری از موتورهای صنعتی محسوب میشود.
مزایا و معایب موتور سنکرون
موتور سنکرون به دلیل سرعت ثابت، دقت بالا و راندمان مناسب، در بسیاری از صنایع پیشرفته مورد استفاده قرار میگیرد. البته مانند هر تجهیز صنعتی، علاوه بر مزایای متعدد، محدودیتهایی نیز دارد که بهتر است قبل از انتخاب و خرید با آنها آشنا شوید.
مزایای موتور سنکرون
- سرعت کاملاً ثابت: مهمترین ویژگی موتور سنکرون، ثابت ماندن سرعت چرخش روتور است. تا زمانی که فرکانس برق تغذیه تغییر نکند، سرعت موتور نیز بدون توجه به تغییرات معمول بار تقریباً ثابت باقی میماند. این ویژگی برای تجهیزاتی که به دقت بالا نیاز دارند، اهمیت زیادی دارد.
- راندمان و بهرهوری بالا: موتورهای سنکرون معمولاً راندمان بالایی دارند و اتلاف انرژی در آنها کمتر است. به همین دلیل در بسیاری از پروژههای صنعتی که کاهش مصرف برق اهمیت دارد، انتخاب مناسبی محسوب میشوند.
- بهبود ضریب توان: یکی از مزایای مهم موتور سنکرون، امکان بهبود ضریب توان شبکه برق است. این ویژگی باعث کاهش توان راکتیو، افزایش بهرهوری سیستم و کاهش هزینههای بهرهبرداری در برخی صنایع میشود.
- مناسب برای کاربردهای سنگین و حساس: در تجهیزاتی که نیاز به توان بالا، سرعت ثابت و کنترل دقیق وجود دارد، موتور سنکرون عملکرد بسیار مطلوبی دارد و به همین دلیل در صنایع بزرگ کاربرد فراوانی پیدا کرده است.
- دقت بالا در کنترل سرعت: به دلیل عدم وجود لغزش، کنترل سرعت موتور سنکرون بسیار دقیقتر از بسیاری از موتورهای القایی است و در ماشینآلات دقیق عملکرد بهتری ارائه میدهد.
- طول عمر بالا: در صورت انتخاب صحیح، نصب استاندارد و انجام سرویسهای دورهای، موتورهای سنکرون عمر کاری بالایی دارند و هزینه تعمیرات آنها در بلندمدت کاهش پیدا میکند. برای افزایش عمر مفید این موتورها، مطالعه مقاله طول عمر الکتروموتور نیز میتواند مفید باشد.
معایب موتور سنکرون
- هزینه اولیه بیشتر: به دلیل ساختار خاص روتور و سیستم تحریک، قیمت موتور سنکرون معمولاً از موتورهای آسنکرون بیشتر است.
- راهاندازی پیچیدهتر: اغلب موتورهای سنکرون بهصورت خودراهانداز نیستند و برای رسیدن به سرعت سنکرون به تجهیزات یا روشهای راهاندازی مخصوص نیاز دارند.
- نیاز به سیستم تحریک: در بسیاری از مدلها برای ایجاد میدان مغناطیسی روتور، از سیستم تحریک یا آهنربای دائم استفاده میشود که طراحی و نگهداری موتور را کمی پیچیدهتر میکند.
- حساسیت به اضافهبار شدید: در صورت افزایش ناگهانی بار یا اختلال در تغذیه، ممکن است موتور از حالت سنکرون خارج شود و عملکرد آن دچار مشکل گردد.
- برای همه کاربردها مناسب نیست: اگر پروژه به تغییر مداوم سرعت نیاز داشته باشد، معمولاً موتورهای آسنکرون مجهز به اینورتر انتخاب اقتصادیتر و رایجتری هستند.
خلاصه مزایا و معایب موتور سنکرون
| مزایا | معایب |
|---|---|
| سرعت ثابت | قیمت بالاتر |
| راندمان بالا | راهاندازی پیچیده |
| دقت زیاد | نیاز به سیستم تحریک |
| بهبود ضریب توان | حساسیت به اضافهبار شدید |
| مناسب برای کاربردهای دقیق | مناسب نبودن برای همه کاربردها |
| طول عمر بالا | هزینه اولیه بیشتر |
کاربردهای موتور سنکرون
به دلیل سرعت ثابت، دقت بالا و راندمان مناسب، موتورهای سنکرون بیشتر در تجهیزاتی استفاده میشوند که پایداری عملکرد اهمیت زیادی دارد. مهمترین کاربردهای این موتورها عبارتاند از:
- نیروگاهها و ژنراتورها برای تولید برق و حفظ فرکانس شبکه
- کمپرسورها، پمپهای صنعتی و تجهیزات سنگین که به سرعت ثابت نیاز دارند
- ماشینآلات CNC، رباتهای صنعتی و خطوط تولید دقیق
- خودروهای برقی و هیبریدی (در مدلهای مجهز به آهنربای دائم)
- صنایع نفت، گاز، پتروشیمی و فولاد
- صنایع هوافضا و تجهیزات مخابراتی
- تجهیزات اندازهگیری، ساعتهای صنعتی و سیستمهای زمانبندی دقیق
اگر برای پروژه خود در انتخاب بین موتور سنکرون و سایر انواع الکتروموتور سه فاز یا الکتروموتور تک فاز تردید دارید، پیشنهاد میکنیم قبل از خرید، راهنمای خرید الکتروموتور را مطالعه کنید تا مناسبترین گزینه را متناسب با نوع کاربرد، توان و شرایط کاری انتخاب نمایید.

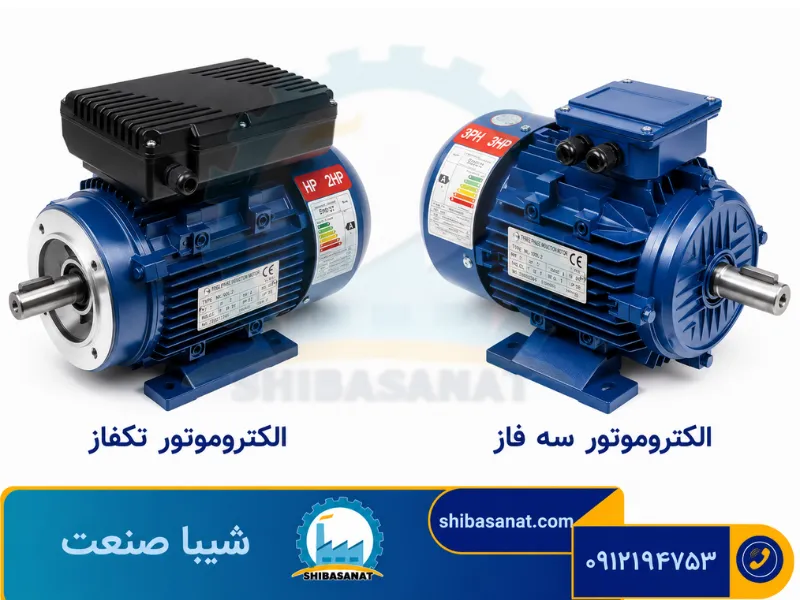

انواع موتور سنکرون
انواع موتور سنکرون
موتورهای سنکرون از نظر روش ایجاد میدان مغناطیسی روتور به چند گروه اصلی تقسیم میشوند. هر یک از این مدلها ویژگیها، مزایا و کاربردهای خاص خود را دارند و انتخاب آنها به نوع پروژه، توان مورد نیاز و شرایط کاری بستگی دارد.
۱- موتور سنکرون با آهنربای دائم (PMSM)
در این نوع موتور، از آهنرباهای دائم روی روتور استفاده میشود و دیگر نیازی به سیمپیچ تحریک یا منبع تغذیه DC وجود ندارد. این ویژگی باعث افزایش راندمان، کاهش تلفات انرژی و کوچکتر شدن ابعاد موتور میشود.
موتورهای سنکرون با آهنربای دائم در تجهیزاتی که به دقت بالا و مصرف انرژی پایین نیاز دارند، کاربرد فراوانی دارند، از جمله:
- خودروهای برقی و هیبریدی
- رباتهای صنعتی
- ماشینآلات CNC
- سروو موتورها
- تجهیزات پزشکی و آزمایشگاهی
۲- موتور سنکرون با تحریک سیمپیچی (Wound Field)
در این مدل، میدان مغناطیسی روتور توسط سیمپیچ تحریک و یک منبع جریان مستقیم (DC) ایجاد میشود. این ساختار امکان کنترل بهتر میدان مغناطیسی و ضریب توان را فراهم میکند و به همین دلیل در موتورهای بزرگ صنعتی کاربرد زیادی دارد.
این نوع موتور بیشتر در موارد زیر استفاده میشود:
- نیروگاهها
- کمپرسورهای بزرگ
- پمپهای صنعتی
- صنایع فولاد، سیمان و پتروشیمی
۳- موتور سنکرون هیسترزیس
موتور هیسترزیس یکی از انواع موتورهای سنکرون است که با استفاده از خاصیت هیسترزیس مواد مغناطیسی گشتاور تولید میکند. این موتورها عملکردی بسیار نرم، بدون لرزش و کمصدا دارند و برای توانهای پایین طراحی میشوند.
کاربردهای رایج آن عبارتاند از:
- ساعتهای صنعتی
- تجهیزات اندازهگیری دقیق
- دستگاههای صوتی
- تجهیزات آزمایشگاهی
- ابزارهای پزشکی
کدام نوع موتور سنکرون برای کاربردهای صنعتی مناسبتر است؟
اگر هدف استفاده در کارخانهها، خطوط تولید یا ماشینآلات سنگین باشد، معمولاً موتورهای سنکرون با تحریک سیمپیچی انتخاب مناسبتری هستند. اما اگر مصرف انرژی پایین، ابعاد کوچک و راندمان بالا اهمیت بیشتری داشته باشد، موتورهای آهنربای دائم (PMSM) گزینه بهتری محسوب میشوند.
در صورتی که هنوز درباره انتخاب موتور مناسب تردید دارید، پیشنهاد میکنیم ابتدا راهنمای خرید الکتروموتور را مطالعه کنید تا با توجه به توان، شرایط محیطی و نوع کاربرد، انتخاب دقیقتری داشته باشید.
مقایسه انواع موتور سنکرون
| وع موتور | نحوه ایجاد میدان مغناطیسی | مهمترین مزیت | کاربرد اصلی |
|---|---|---|---|
| آهنربای دائم (PMSM) | آهنربای دائم | راندمان بالا و مصرف انرژی کمتر | خودرو برقی، CNC، ربات |
| تحریک سیمپیچی | سیمپیچ + منبع DC | توان بالا و کنترل ضریب توان | نیروگاه، پمپ، کمپرسور |
| هیسترزیس | خاصیت هیسترزیس مواد مغناطیسی | حرکت نرم و بیصدا | ساعت، تجهیزات دقیق، پزشکی |
روشهای راهاندازی موتور سنکرون
برخلاف بسیاری از موتورهای الکتریکی، موتور سنکرون بهصورت مستقیم قادر به راهاندازی نیست و برای رسیدن به سرعت سنکرون، به روشهای خاصی نیاز دارد. انتخاب روش راهاندازی به توان موتور، نوع کاربرد و شرایط بهرهبرداری بستگی دارد. سه روش رایج برای راهاندازی موتور سنکرون عبارتاند از:
۱- راهاندازی با تغییر تدریجی فرکانس (استفاده از اینورتر)
در این روش، ابتدا موتور با فرکانس پایین راهاندازی میشود و سپس فرکانس و ولتاژ بهتدریج تا مقدار نامی افزایش پیدا میکنند. به این ترتیب روتور فرصت کافی دارد تا با میدان مغناطیسی استاتور همگام شود و بدون ضربه یا شوک الکتریکی به سرعت نامی برسد.
این روش یکی از مطمئنترین و رایجترین روشهای راهاندازی موتورهای سنکرون محسوب میشود و استفاده از اینورتر (VFD) علاوه بر راهاندازی نرم، باعث کاهش جریان راهاندازی، افزایش طول عمر موتور و کاهش تنش مکانیکی قطعات نیز میشود.
۲- راهاندازی با موتور کمکی
در موتورهای سنکرون بزرگ، ابتدا از یک موتور کمکی استفاده میشود تا روتور را به سرعت نزدیک به سرعت سنکرون برساند. پس از همسرعت شدن روتور با میدان مغناطیسی استاتور، موتور سنکرون وارد مدار شده و موتور کمکی از مدار خارج میشود.
این روش بیشتر در تجهیزات صنعتی بزرگ، نیروگاهها و ماشینآلات سنگین کاربرد دارد و معمولاً برای موتورهای با توان بالا استفاده میشود.
۳- راهاندازی با سیمپیچ میرایی (Damper Winding)
در بسیاری از موتورهای سنکرون، روی روتور سیمپیچهایی به نام سیمپیچ میرایی یا دمپر تعبیه میشود. این سیمپیچها هنگام راهاندازی، موتور را مانند یک موتور القایی به حرکت درمیآورند تا سرعت آن به نزدیکی سرعت سنکرون برسد.
پس از رسیدن موتور به این سرعت، جریان تحریک روتور وصل شده و موتور بهصورت کاملاً سنکرون به کار خود ادامه میدهد.
به دلیل سادگی و اطمینان بالا، این روش یکی از رایجترین شیوههای راهاندازی موتورهای سنکرون صنعتی است.
کدام روش راهاندازی موتور سنکرون بهتر است؟
در موتورهای مدرن، استفاده از اینورتر (VFD) معمولاً بهترین گزینه برای راهاندازی محسوب میشود؛ زیرا علاوه بر کاهش جریان اولیه، باعث راهاندازی نرم، کنترل دقیق سرعت و افزایش طول عمر موتور میشود. اما در موتورهای بزرگ صنعتی و نیروگاهی، همچنان از موتور کمکی یا سیمپیچ میرایی استفاده میشود.
مقایسه روشهای راهاندازی موتور سنکرون
| روش راهاندازی | مزیت اصلی | کاربرد |
|---|---|---|
| تغییر تدریجی فرکانس (اینورتر) | راهاندازی نرم، کاهش جریان اولیه و کنترل سرعت | اکثر موتورهای مدرن |
| موتور کمکی | مناسب موتورهای توان بالا | نیروگاهها و صنایع سنگین |
| سیمپیچ میرایی (Damper) | ساختار ساده و مطمئن | موتورهای سنکرون صنعتی |
آیا موتور سنکرون به اینورتر نیاز دارد؟
پاسخ این سؤال به نوع کاربرد موتور بستگی دارد. به طور کلی موتور سنکرون برای کار کردن الزاماً به اینورتر نیاز ندارد، اما در بسیاری از کاربردهای صنعتی، استفاده از اینورتر باعث بهبود عملکرد و افزایش طول عمر موتور میشود.
اینورتر با کنترل تدریجی ولتاژ و فرکانس، موتور را بهآرامی راهاندازی میکند و از ایجاد جریان راهاندازی زیاد جلوگیری میکند. همچنین در کاربردهایی که نیاز به کنترل دقیق سرعت، کاهش مصرف انرژی و افزایش راندمان وجود دارد، استفاده از اینورتر یکی از بهترین راهکارها محسوب میشود.
البته در بسیاری از موتورهای سنکرون بزرگ که در نیروگاهها و صنایع سنگین استفاده میشوند، از روشهایی مانند موتور کمکی یا سیمپیچ میرایی (دمپر) برای راهاندازی استفاده میشود و ممکن است نیازی به اینورتر وجود نداشته باشد.
بنابراین اگر قصد خرید الکتروموتور برای یک پروژه صنعتی را دارید، بهتر است پیش از انتخاب موتور، شرایط کاری، نوع بار و روش راهاندازی الکتروموتور را بررسی کنید. مطالعه راهنمای خرید الکتروموتور نیز میتواند به انتخاب مناسبترین موتور برای پروژه شما کمک کند.
سخن پایانی
موتور سنکرون یکی از دقیقترین و پربازدهترین انواع الکتروموتورها است که به دلیل سرعت ثابت، راندمان بالا و کنترل دقیق، در بسیاری از صنایع، نیروگاهها، خطوط تولید، ماشینآلات CNC و تجهیزات پیشرفته مورد استفاده قرار میگیرد. البته انتخاب این نوع موتور باید با توجه به نوع کاربرد، شرایط کاری و نیاز پروژه انجام شود تا بهترین عملکرد و بیشترین بهرهوری را داشته باشد.
اگر هنوز در انتخاب بین موتور سنکرون، موتور آسنکرون، الکتروموتور سه فاز یا الکتروموتور تک فاز تردید دارید، پیشنهاد میکنیم ابتدا راهنمای خرید الکتروموتور و مقاله تفاوت موتور سنکرون و آسنکرون را مطالعه کنید تا با آگاهی بیشتری تصمیم بگیرید.
در شیبا صنعت مجموعهای از انواع الکتروموتور سه فاز و الکتروموتور تک فاز از برندهای معتبر با مشاوره تخصصی عرضه میشود. کارشناسان ما آمادهاند تا با بررسی نیاز پروژه، مناسبترین گزینه را با توجه به توان، دور موتور، شرایط محیطی و بودجه شما معرفی کنند تا خریدی مطمئن، اقتصادی و متناسب با نیازتان داشته باشید.
سوالات متداول
1- موتور سنکرون چیست و چگونه کار میکند؟
موتور سنکرون موتوری است که روتور آن دقیقاً با میدان مغناطیسی استاتور میچرخد و لغزش ندارد. این ویژگی باعث میشود سرعت موتور همیشه ثابت و دقیق باشد.
2- چرا در صنایع از موتور سنکرون استفاده میشود؟
به دلیل ثبات سرعت و امکان بهبود ضریب توان، در کاربردهایی که دقت حرکت و بهرهوری انرژی اهمیت دارد، مانند کمپرسورها و خطوط تولید حساس، استفاده میشود.
3- تفاوت موتور سنکرون با موتور القایی چیست؟
در موتور القایی روتور کمی عقبتر از میدان استاتور میچرخد، اما در موتور سنکرون سرعت روتور دقیقاً همسرعت با میدان است و همین باعث دقت بیشتر در کنترل سرعت میشود.
