نصب الکتروموتور روی گیربکس – آموزش اصولی و نکات راه‌اندازی در شیبا صنعت

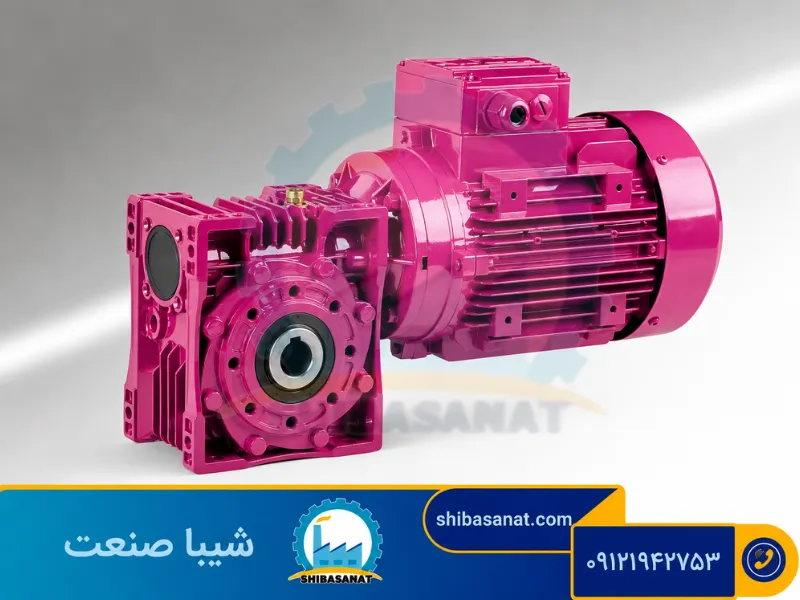

نصب صحیح الکتروموتور روی گیربکس یکی از مهم‌ترین مراحل راه‌اندازی یک الکتروگیربکس است. انتخاب موتور متناسب با مشخصات گیربکس، قرارگیری صحیح شفت‌ها، محکم بودن محل نصب و رعایت نکات ایمنی می‌تواند از ایجاد لرزش، افزایش فشار روی بلبرینگ‌ها و خرابی زودهنگام تجهیزات جلوگیری کند.
در یک مجموعه صنعتی، الکتروموتور وظیفه تأمین نیروی محرک و گیربکس وظیفه تغییر سرعت و گشتاور خروجی را بر عهده دارد. به همین دلیل، هماهنگی مشخصات این دو تجهیز و نحوه اتصال آنها تأثیر مستقیمی بر عملکرد و طول عمر سیستم دارد.
در ادامه، نحوه نصب الکتروموتور روی گیربکس، نکات مهم پیش از نصب، روش صحیح اتصال، کنترل هم‌محوری و مراحل راه‌اندازی الکتروگیربکس را بررسی می‌کنیم تا بتوانید این فرآیند را با دقت بیشتری انجام دهید.
رعایت نکات اولیه در نصب الکتروموتور روی گیربکس
پیش از شروع نحوه نصب الکتروموتور روی گیربکس، باید چند نکته مهم مانند ایمنی، استحکام محل نصب، تطابق مشخصات فنی و هم‌محوری شفت‌ها بررسی شود. رعایت این موارد از لرزش، صدای غیرعادی، افزایش دما و خرابی زودهنگام الکتروموتور و گیربکس جلوگیری می‌کند.
1- رعایت نکات ایمنی قبل از نصب
قبل از نصب، برق دستگاه را به‌طور کامل قطع کنید و از تجهیزات ایمنی مناسب استفاده کنید. همچنین گیربکس و الکتروموتور را از نظر آسیب‌های احتمالی ناشی از حمل‌ونقل بررسی کنید.
سطح محل نصب و قطعات اتصال نیز باید تمیز و عاری از گردوغبار، روغن اضافی و مواد شیمیایی باشد. تماس برخی مواد با آب‌بندها و کاسه‌نمدها می‌تواند باعث آسیب و در نهایت نشتی روغن شود.
2- بررسی استحکام و تراز محل نصب
محل نصب باید به اندازه کافی محکم باشد تا در زمان کارکرد باعث ایجاد لرزش یا جابه‌جایی گیربکس نشود. گیربکس صنعتی باید به‌صورت محکم و کاملاً تراز روی پایه یا شاسی نصب شود.
در سیستم‌هایی که احتمال ضربه، بار اضافی یا گیرکردن ناگهانی وجود دارد، باید تجهیزات حفاظتی مناسب مانند محدودکننده گشتاور یا کوپلینگ متناسب با شرایط کاری در نظر گرفته شود.
در الکتروگیربکس، اتصال موتور و گیربکس باید مطابق طراحی و دستورالعمل سازنده انجام شود. در مدل‌هایی که گیربکس به‌صورت مستقیم به موتور متصل می‌شود، نباید با بستن نامناسب موتور به شاسی باعث ایجاد فشار یا خارج شدن محورهای اتصال از حالت صحیح شد. چنین شرایطی می‌تواند به بیرینگ‌ها، محور ورودی، کاسه‌نمد و سایر قطعات آسیب برساند.
3- بررسی مشخصات فنی الکتروموتور و گیربکس
پیش از نصب، مشخصات فنی موتور و گیربکس را با یکدیگر تطبیق دهید. توان، دور موتور، نسبت تبدیل، گشتاور قابل انتقال، نوع اتصال و ابعاد شفت از مهم‌ترین مواردی هستند که باید بررسی شوند.
برای مثال، انتخاب الکتروموتور سه فاز یا الکتروموتور تک فاز باید بر اساس نیاز دستگاه و مشخصات گیربکس انجام شود. اگر در انتخاب موتور مناسب تردید دارید، بهتر است پیش از نصب با کارشناس فنی مشورت کنید.
4- هم‌محوری دقیق شفت‌ها
یکی از مهم‌ترین مراحل نصب، قرار گرفتن شفت الکتروموتور و شفت ورودی گیربکس در موقعیت صحیح است. اگر این دو محور به‌درستی تنظیم نشوند، ممکن است لرزش، صدای غیرعادی، افزایش دما و فشار اضافی به بیرینگ‌ها ایجاد شود.
در صورتی که انتقال نیرو با تسمه انجام می‌شود، علاوه بر هم‌راستایی شفت‌ها، وضعیت چرخ‌تسمه و میزان کشش تسمه نیز باید بررسی شود. تسمه بیش از حد شل باعث لغزش و کاهش انتقال نیرو می‌شود و سفت بودن بیش از حد آن نیز می‌تواند فشار اضافی به بیرینگ وارد کند.
5- بازرسی نهایی قبل از راه‌اندازی
پس از پایان نصب، تمام پیچ‌ها، اتصالات، محل اتصال موتور و گیربکس و وضعیت شفت‌ها را بررسی کنید. هیچ قطعه‌ای نباید لقی یا حرکت غیرعادی داشته باشد.
سپس پیش از اعمال بار کامل، دستگاه را در شرایط کنترل‌شده راه‌اندازی کنید و موارد زیر را بررسی کنید:
- جهت صحیح چرخش الکتروموتور
- میزان لرزش دستگاه
- صدای غیرعادی
- افزایش دمای موتور و گیربکس
- نشتی روغن
- وضعیت اتصالات و پیچ‌ها
- عملکرد صحیح شفت خروجی گیربکس
اگر در همان دقایق اولیه لرزش، صدای غیرعادی، افزایش شدید دما یا نشتی مشاهده شد، دستگاه را متوقف کرده و علت مشکل را بررسی کنید.
نکات مهم در نصب الکتروموتور روی گیربکس

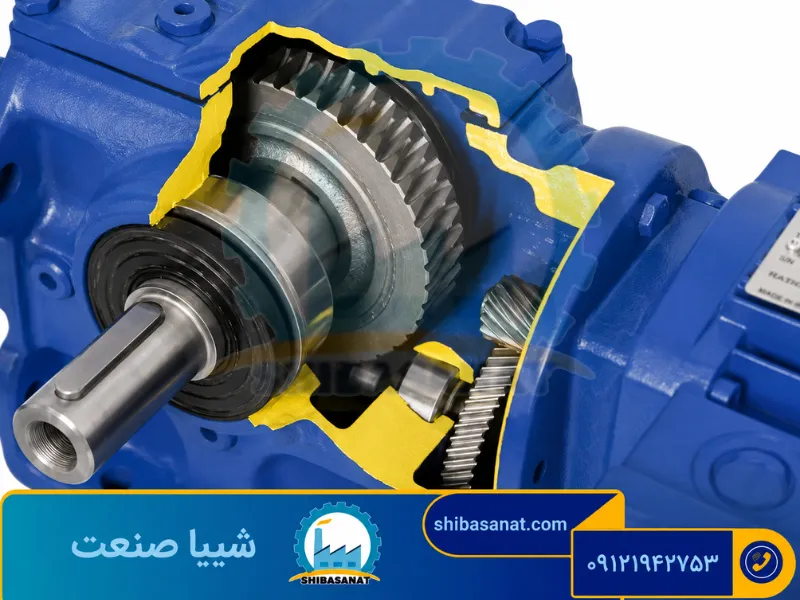

نحوه اتصال الکتروموتور به گیربکس باید متناسب با نوع گیربکس، نوع موتور و شرایط کاری دستگاه انتخاب شود. به‌طور کلی، روش‌های نصب موتور روی گیربکس را می‌توان در سه حالت اصلی بررسی کرد:
- نصب پایه‌دار (Foot Mounted)
- نصب فلنج‌دار (Flange Mounted)
- نصب ترکیبی پایه و فلنج
| نوع نصب | ویژگی اصلی | نکته مهم |
|---|---|---|
| پایه‌دار | موتور و گیربکس با پایه روی محل نصب ثابت می‌شوند | تراز بودن پایه‌ها و هم‌محوری شفت‌ها اهمیت زیادی دارد |
| فلنج‌دار | موتور از طریق فلنج به گیربکس متصل می‌شود | تطابق ابعاد فلنج و شفت باید بررسی شود |
| ترکیبی | از پایه و فلنج به‌صورت هم‌زمان استفاده می‌شود | استحکام اتصال و هم‌محوری باید به‌دقت کنترل شود |
محکم و تراز کردن گیربکس
در زمان نصب، گیربکس باید روی پایه‌ای محکم، صاف و تراز قرار بگیرد. از ایجاد هرگونه جابه‌جایی یا لقی گیربکس در هنگام کار جلوگیری کنید.
در مدل‌هایی که موتور و گیربکس به‌صورت مستقیم به یکدیگر متصل می‌شوند، اتصال باید مطابق طراحی گیربکس و دستورالعمل سازنده انجام شود. بستن نامناسب موتور به شاسی می‌تواند باعث خارج شدن محور موتور و گیربکس از وضعیت صحیح و در نتیجه ایجاد لرزش، افزایش فشار روی بیرینگ، آسیب به محور ورودی و نشتی از کاسه‌نمد شود.
اگر برای نصب پایه‌های گیربکس نیاز به سوراخ‌کاری وجود دارد، محل سوراخ‌ها باید با دقت مشخص شود تا گیربکس پس از نصب کاملاً تراز و ثابت باشد.
توجه به هم‌محوری شفت‌ها
یکی از مهم‌ترین نکات در نحوه نصب الکتروموتور روی گیربکس، هم‌محوری صحیح شفت‌هاست. هرگونه انحراف می‌تواند باعث افزایش لرزش، صدای غیرعادی، سایش قطعات و فشار اضافی روی بیرینگ‌ها شود.
به همین دلیل، پس از نصب باید وضعیت اتصال و هم‌محوری شفت‌ها بررسی شود و پیش از اعمال بار کامل، عملکرد مجموعه مورد آزمایش قرار گیرد.
توجه به کاسه‌نمد و محل آب‌بندی
هنگام نصب یا رنگ‌آمیزی گیربکس، از تماس رنگ و مواد اضافی با کاسه‌نمد و محل‌های آب‌بندی جلوگیری کنید. آسیب به این قسمت‌ها می‌تواند در ادامه باعث نشتی روغن و کاهش عملکرد گیربکس شود.
انتخاب صحیح وضعیت نصب گیربکس
وضعیت نصب گیربکس باید مطابق دستورالعمل سازنده انتخاب شود، زیرا مقدار و نحوه روغن‌کاری در برخی مدل‌ها به جهت نصب بستگی دارد. بنابراین پیش از نصب، وضعیت صحیح قرارگیری گیربکس، محل روغن‌ریزی، محل تخلیه روغن و مسیر تهویه را از روی کاتالوگ بررسی کنید.
همچنین نباید صرفاً بر اساس یک جهت ثابت، محل تهویه یا روغن را در بالا قرار داد؛ این موضوع به مدل و وضعیت نصب گیربکس بستگی دارد.
راه‌اندازی اولیه با بار تدریجی
پس از نصب، بهتر است دستگاه ابتدا بدون بار یا با بار کم راه‌اندازی شود. در ساعات اولیه کار، دما، لرزش، صدا و نشتی روغن را بررسی کنید و سپس بار دستگاه را به‌تدریج افزایش دهید.
میزان بار اولیه باید مطابق دستورالعمل سازنده باشد و نمی‌توان برای همه گیربکس‌ها یک عدد ثابت مانند ۵۰ تا ۷۰ درصد را توصیه کرد.
اتصال صحیح برق الکتروموتور
پس از نصب مکانیکی، اتصال الکتروموتور به منبع برق باید مطابق پلاک موتور، نقشه اتصال و دستورالعمل سازنده انجام شود. انتخاب سیم و تجهیزات حفاظتی مناسب نیز اهمیت زیادی دارد.
برای الکتروموتورهای سه فاز، ترتیب فازها و جهت چرخش موتور را پیش از راه‌اندازی کامل بررسی کنید. در صورت مشاهده جهت چرخش اشتباه، اتصال برق باید توسط فرد متخصص اصلاح شود.
راه‌اندازی الکتروموتور و گیربکس پس از نصب
پس از اتمام نصب، قبل از وارد کردن دستگاه به شرایط کاری، باید عملکرد الکتروموتور و گیربکس به‌صورت مرحله‌ای بررسی شود. راه‌اندازی صحیح می‌تواند از ایجاد فشار اضافی، لرزش، افزایش دما و آسیب به قطعات جلوگیری کند.
1- بررسی نهایی قبل از روشن کردن دستگاه
پیش از راه‌اندازی، موارد زیر را بررسی کنید:
- محکم بودن پیچ‌ها و اتصالات
- صحیح بودن هم‌محوری موتور و گیربکس
- سب بودن سطح روغن گیربکس
- نبود نشتی روغن
- آزاد بودن شفت خروجی و نداشتن گیر مکانیکی
- صحت اتصال برق الکتروموتور
- نصب بودن تجهیزات حفاظتی
2- راه‌اندازی اولیه بدون بار
در اولین مرحله، الکتروموتور را بدون بار یا با کمترین بار ممکن روشن کنید. در این حالت به صدای دستگاه، میزان لرزش و جهت چرخش شفت توجه داشته باشید. اگر صدای غیرعادی، لرزش شدید، افزایش سریع دما یا هرگونه نشتی مشاهده شد، دستگاه را متوقف کرده و علت مشکل را بررسی کنید.
3- کنترل دما و لرزش
در دقایق و ساعات اولیه کار، دمای الکتروموتور و گیربکس را کنترل کنید. افزایش غیرعادی دما می‌تواند به دلایلی مانند بار بیش از حد، روانکاری نامناسب، اصطکاک یا نصب نادرست ایجاد شود.
همچنین هرگونه افزایش محسوس لرزش نسبت به حالت عادی باید بررسی شود، زیرا ممکن است نشانه مشکل در هم‌محوری، اتصال یا وضعیت قطعات داخلی باشد.
4- افزایش تدریجی بار
پس از اطمینان از عملکرد صحیح دستگاه در حالت اولیه، بار را به‌تدریج افزایش دهید. از وارد کردن ناگهانی حداکثر بار به گیربکس و الکتروموتور خودداری کنید و دستورالعمل سازنده را برای دوره اولیه کار در نظر بگیرید. در این مرحله نیز دما، صدا، لرزش و وضعیت روغن‌ریزی را بررسی کنید.
نکته مهم: اگر مجموعه شامل الکتروموتور سه فاز است، جهت چرخش موتور را پیش از اتصال به بار نهایی بررسی کنید. در مورد الکتروموتور تک فاز نیز اتصال برق و تجهیزات حفاظتی باید مطابق مشخصات درج‌شده روی پلاک موتور و دستورالعمل سازنده انجام شود.
نکات روغن‌کاری و بررسی روغن گیربکس
روغن‌کاری صحیح یکی از عوامل مهم در افزایش عمر چرخ‌دنده‌ها، بیرینگ‌ها و سایر قطعات داخلی گیربکس است. کمبود روغن، استفاده از روغن نامناسب یا بیش از حد ریختن روغن می‌تواند باعث افزایش دما، سایش قطعات و حتی نشتی شود.
1- بررسی سطح روغن
پیش از راه‌اندازی گیربکس، سطح روغن را مطابق دستورالعمل سازنده بررسی کنید. مقدار مناسب روغن به مدل گیربکس و وضعیت نصب آن بستگی دارد؛ بنابراین نباید صرفاً بر اساس حجم ثابت روغن اقدام به پر کردن محفظه کنید.
کمبود روغن می‌تواند باعث افزایش اصطکاک و آسیب به چرخ‌دنده‌ها شود و روغن بیش از حد نیز ممکن است موجب افزایش دما و فشار داخلی و در نتیجه نشتی از محل‌های آب‌بندی شود.
2- انتخاب روغن مناسب
نوع روغن باید متناسب با مدل گیربکس، شرایط کاری، سرعت، بار و دمای محیط انتخاب شود. استفاده از روغن نامناسب ممکن است عملکرد گیربکس را کاهش داده و باعث فرسودگی زودهنگام قطعات شود. بنابراین برای انتخاب روغن، کاتالوگ و دستورالعمل سازنده گیربکس را در اولویت قرار دهید.
3- بررسی نشتی روغن
پس از نصب و راه‌اندازی، اطراف کاسه‌نمد، درپوش‌ها، محل‌های اتصال و سایر نقاط آب‌بندی را بررسی کنید. مشاهده لکه یا کاهش مداوم سطح روغن می‌تواند نشانه وجود نشتی باشد و باید علت آن برطرف شود.
4- کنترل دمای گیربکس
در ساعات اولیه کار و همچنین در بازدیدهای دوره‌ای، دمای گیربکس را کنترل کنید. افزایش غیرعادی دما می‌تواند به دلیل بار بیش از حد، کمبود یا نامناسب بودن روغن، اصطکاک، تهویه نامناسب یا مشکل در نصب ایجاد شود. اگر دمای گیربکس به‌طور غیرعادی افزایش پیدا کرد، بهتر است دستگاه متوقف و علت افزایش دما بررسی شود.
5- زمان تعویض روغن
فاصله تعویض روغن را نمی‌توان برای تمام گیربکس‌ها یکسان در نظر گرفت. این زمان به نوع روغن، مدل گیربکس، میزان بار، سرعت، دمای محیط و شرایط کاری بستگی دارد.
بنابراین به‌جای تعیین عدد ثابت مانند ۴۰۰۰ یا ۸۰۰۰ ساعت، زمان تعویض روغن را طبق دستورالعمل سازنده تعیین کنید و در بازه‌های مشخص سطح و وضعیت روغن را بررسی کنید.
نکته مهم: اگر گیربکس از روغن مخصوص یا روانکار دائمی استفاده می‌کند، از تعویض خودسرانه روغن یا ترکیب کردن دو نوع روغن متفاوت خودداری کنید.
سخن پایانی
نصب الکتروموتور روی گیربکس اگر با انتخاب صحیح تجهیزات، رعایت هم‌محوری، نصب اصولی و بررسی روغن و اتصالات انجام شود، می‌تواند به عملکرد بهتر و افزایش عمر مجموعه کمک کند. در مقابل، نصب نادرست ممکن است باعث لرزش، افزایش دما، سایش بیرینگ‌ها، نشتی روغن و خرابی زودهنگام گیربکس و الکتروموتور شود.
بنابراین پیش از راه‌اندازی الکتروگیربکس، مشخصات فنی موتور و گیربکس، نوع اتصال، وضعیت نصب، هم‌محوری شفت‌ها و شرایط کاری را بررسی کنید. اگر برای انتخاب الکتروموتور و گیربکس صنعتی یا نحوه اتصال آنها نیاز به راهنمایی دارید، کارشناسان شیبا صنعت می‌توانند در انتخاب تجهیزات متناسب با نیاز شما راهنمایی‌تان کنند.
سوالات متداول
قبل از نصب باید توان و دور الکتروموتور، نسبت تبدیل و ظرفیت گیربکس با نیاز سیستم مطابقت داشته باشد. همچنین نوع اتصال، اندازه و نوع شافت، فلنج یا پایه نصب و ابعاد محل اتصال باید بررسی شود. سلامت ظاهری موتور و گیربکس، وضعیت کوپلینگ و سایر قطعات اتصال نیز باید کنترل شود. شرایط محیطی مانند دما، رطوبت و میزان گردوغبار نیز در انتخاب و نصب صحیح تجهیزات اهمیت دارد.
هم‌محوری صحیح باعث انتقال یکنواخت نیرو و جلوگیری از وارد شدن تنش اضافی به شافت‌ها، کوپلینگ و بلبرینگ‌ها می‌شود. در صورت ناهم‌محوری، ممکن است لرزش، صدای غیرعادی و افزایش دما ایجاد شود و در طولانی‌مدت عمر قطعات کاهش پیدا کند. به همین دلیل، تراز بودن محور موتور و ورودی گیربکس باید پیش از راه‌اندازی به‌دقت بررسی شود.
پس از اطمینان از اتصال صحیح موتور و گیربکس، وضعیت روغن‌کاری، محکم بودن اتصالات و جهت صحیح چرخش باید بررسی شود. سپس مجموعه در صورت امکان ابتدا بدون بار یا با کمترین بار راه‌اندازی شود و صدا، لرزش، دمای کاری و جهت چرخش، کنترل شود. اگر عملکرد مجموعه طبیعی بود، بار به‌تدریج افزایش پیدا می‌کند. در ساعات اولیه کارکرد نیز باید وضعیت دما، لرزش و نشتی روغن بررسی شود.
از اشتباهات رایج می‌توان به انتخاب موتور با توان یا دور نامناسب، بی‌توجهی به تطابق شافت و فلنج، هم‌محور نبودن موتور و گیربکس، محکم نکردن صحیح پیچ‌های اتصال و راه‌اندازی بدون بررسی روغن گیربکس اشاره کرد. همچنین اتصال نادرست الکتریکی موتور یا انتخاب جهت چرخش نامناسب می‌تواند باعث عملکرد نادرست مجموعه شود. رعایت دستورالعمل سازنده و بررسی دقیق اتصالات قبل از راه‌اندازی، احتمال بروز این مشکلات را کاهش می‌دهد.
پس از راه‌اندازی باید در ساعات و روزهای ابتدایی، صدای دستگاه، میزان لرزش، دمای موتور و گیربکس، وضعیت اتصالات و احتمال نشتی روغن به‌صورت منظم بررسی شود. افزایش غیرعادی دما، لرزش شدید، صدای غیرمعمول یا نشتی روغن می‌تواند نشانه وجود مشکل باشد و باید علت آن بررسی شود. انجام بازرسی‌های دوره‌ای و رعایت برنامه نگهداری توصیه‌شده توسط سازنده به افزایش عمر مفید مجموعه کمک می‌کند.
