انواع عایق الکتریکی | معرفی، کاربرد، ویژگیها و راهنمای انتخاب
انواع عایق الکتریکی | معرفی، کاربرد، ویژگیها و راهنمای انتخاب – شیبا صنعت
انواع عایق الکتریکی نقش بسیار مهمی در صنایع مختلف، بهویژه صنعت برق و تجهیزات الکتریکی دارند. این مواد برخلاف رساناها، اجازه عبور جریان الکتریکی را نمیدهند و به همین دلیل در ایمنسازی سیستمهای الکتریکی و جلوگیری از اتصال کوتاه کاربرد گستردهای دارند. در واقع اگر در حوزه برق و الکتروموتور فعالیت کرده باشید، حتماً با مفهوم عایقکاری در الکتروموتور سه فاز و یا الکتروموتور تکفاز مواجه شدهاید.
بهطور کلی، مواد عایق دارای تعداد بسیار کمی الکترون آزاد هستند و همین ویژگی باعث میشود توانایی انتقال جریان الکتریکی را نداشته باشند. البته هیچ عایق کاملاً ایدهآلی وجود ندارد و حتی بهترین عایقها نیز در شرایط خاص ممکن است مقدار بسیار ناچیزی جریان نشتی عبور دهند.
همچنین اگر ولتاژ اعمالشده از حد مجاز بیشتر شود، ساختار عایق دچار شکست میشود. این پدیده با عنوان ولتاژ شکست شناخته میشود.
عایقهای الکتریکی بسته به نوع کاربرد میتوانند انعطافپذیر (مانند PVC و لاستیک برای سیم و کابل) یا بسیار مقاوم مکانیکی (مانند چینی و شیشه برای خطوط انتقال برق) باشند.
در نهایت، عایق الکتریکی به هر مادهای گفته میشود که از انتقال جریان بین هادیها یا از هادی به زمین جلوگیری میکند و نقش اساسی در ایمنی، عملکرد صحیح و افزایش عمر تجهیزات الکتریکی دارد.
ویژگیهای یک عایق الکتریکی مناسب
انتخاب عایق الکتریکی مناسب تأثیر مستقیمی بر ایمنی، عملکرد و طول عمر تجهیزات برقی دارد. یک ماده عایق باید بتواند در شرایط مختلف کاری، از عبور ناخواسته جریان الکتریکی جلوگیری کرده و در برابر عوامل محیطی و تنشهای مکانیکی مقاومت کافی داشته باشد.
به همین دلیل، هنگام انتخاب عایق برای تجهیزاتی مانند الکتروموتورها، ترانسفورماتورها، سیم و کابل یا تابلوهای برق، تنها عایق بودن ماده کافی نیست و باید ویژگیهای فنی آن نیز مورد توجه قرار گیرد.
مهمترین ویژگیهای یک عایق الکتریکی مناسب عبارتاند از:
مقاومت الکتریکی بالا: یک عایق استاندارد باید مقاومت الکتریکی بسیار بالایی داشته باشد تا از عبور جریان نشتی جلوگیری کرده و خطر اتصال کوتاه یا برقگرفتگی را به حداقل برساند.
استحکام مناسب: استحکام نشاندهنده توانایی عایق در تحمل ولتاژهای بالا بدون تخریب ساختار آن است. هرچه این مقدار بیشتر باشد، عایق در برابر شکست الکتریکی عملکرد مطمئنتری خواهد داشت.
مقاومت حرارتی: بسیاری از تجهیزات الکتریکی هنگام کار دمای بالایی تولید میکنند. بنابراین عایق باید بتواند بدون تغییر خواص خود، در دماهای بالا عملکرد مناسبی داشته باشد و دچار ترکخوردگی یا فرسودگی نشود.
مقاومت در برابر رطوبت: نفوذ رطوبت میتواند مقاومت عایقی را کاهش داده و احتمال ایجاد جریان نشتی را افزایش دهد. به همین دلیل، عایقهای مورد استفاده در محیطهای مرطوب باید جذب رطوبت بسیار کمی داشته باشند.
مقاومت در برابر مواد شیمیایی: در بسیاری از محیطهای صنعتی، تجهیزات در معرض روغنها، حلالها، اسیدها یا مواد خورنده قرار دارند. یک عایق مناسب باید در برابر این مواد مقاومت کافی داشته باشد تا خواص الکتریکی و مکانیکی خود را حفظ کند.
استحکام مکانیکی: عایقها باید در برابر ضربه، لرزش، فشار و تنشهای مکانیکی مقاوم باشند. این ویژگی بهویژه در تجهیزات صنعتی، الکتروموتورها و خطوط انتقال برق اهمیت زیادی دارد.
طول عمر و پایداری بالا: یک عایق باکیفیت باید در طول سالها استفاده، خواص الکتریکی و مکانیکی خود را حفظ کند و در برابر عوامل محیطی مانند حرارت، رطوبت و تابش نور دچار افت عملکرد نشود.
آشنایی با انواع عایق الکتریکی و کاربرد آن
تفاوت مواد عایق و رسانا
رساناهای الکتریکی و انواع عایق الکتریکی دو دسته اصلی از مواد در مهندسی برق هستند. رساناها موادی هستند که جریان الکتریکی را بهراحتی عبور میدهند، در حالی که عایقها مانع عبور جریان الکتریسیته میشوند.
این تفاوت به ساختار اتمی مواد مربوط است. هر ماده از اتمهایی تشکیل شده که شامل سه جزء اصلی هستند:
- الکترون
- پروتون
- نوترون
پروتونها و نوترونها در هسته اتم ثابت هستند، اما الکترونها قابلیت حرکت دارند. زمانی که الکترونها تحت تأثیر انرژی یا ولتاژ قرار بگیرند، شروع به حرکت میکنند و این حرکت باعث ایجاد جریان الکتریکی میشود.
نقش ولتاژ در رسانایی مواد
عامل اصلی حرکت الکترونها، ولتاژ است. ساختار داخلی هر ماده تعیین میکند که آیا رفتار آن بهصورت عایق خواهد بود یا رسانا.
هیچ مادهای بهصورت 100٪ عایق نیست. حتی بهترین عایقها نیز مقدار بسیار کمی الکترون آزاد دارند و ممکن است جریان نشتی بسیار ضعیفی از خود عبور دهند.
در صورتی که ولتاژ اعمالشده بیش از حد افزایش یابد، ساختار عایق تخریب شده و ماده شروع به هدایت جریان میکند. این پدیده «شکست الکتریکی» نام دارد.
عوامل مؤثر بر رسانایی الکتریکی
رسانایی یا عایق بودن یک ماده به عوامل مختلفی بستگی دارد که مهمترین آنها عبارتاند از:
1. شکل و اندازه: هرچه مسیر جریان کوتاهتر و ضخامت کمتر باشد، رسانایی افزایش مییابد. به همین دلیل، سیمهای ضخیمتر یا بلندتر رفتار متفاوتی در هدایت جریان دارند.
2. دما: افزایش دما باعث افزایش انرژی الکترونها میشود. در بسیاری از مواد، مانند فلزات، رسانایی با کاهش دما بهتر میشود. در مقابل، برخی مواد مانند شیشه در دمای بالا میتوانند رفتار متفاوتی نشان دهند.
3. جنس مواد: ساختار اتمی و نوع پیوند بین الکترونها مهمترین عامل در تعیین میزان رسانایی یا عایق بودن یک ماده است. فلزات بهطور طبیعی رسانا هستند، در حالی که موادی مانند پلاستیک و سرامیک عایق محسوب میشوند.
انواع عایق الکتریکی بر اساس شکل ظاهری
عایقهای الکتریکی (Electrical Insulation) بر اساس حالت فیزیکی به سه دسته اصلی تقسیم میشوند: جامد، مایع و گاز. هر کدام از این انواع در کاربردهای مختلف صنعتی، بهویژه در تجهیزات الکتریکی و الکتروموتورها، نقش مهمی دارند.
عایقهای جامد
عایقهای جامد بیشترین کاربرد را در صنعت برق دارند و در سیمپیچها، کابلها و تجهیزات فشار قوی استفاده میشوند. مهمترین آنها عبارتاند از:
- سرامیک (خاک رس): مناسب برای ولتاژ بالا و کاربردهای فرکانس رادیویی (RF)
- شیشه و سیلیس: استفاده در تجهیزات قدیمی و سیستمهای انتقال
- PVC (پلیوینیل کلراید): پرکاربرد در روکش سیم و کابل
- چوب، کاغذ و مقوا: عایقهای اقتصادی با کاربردهای عمومی
- میکا: دارای مقاومت حرارتی بالا و مناسب برای الکتروموتورها
- تفلون: مقاوم در برابر حرارت و سایش
- PTFE: بسیار مقاوم در برابر مواد شیمیایی و شرایط سخت محیطی
- لاستیک: عایق قدیمی که امروزه بیشتر با PVC جایگزین شده است
عایقهای مایع
عایقهای مایع معمولاً علاوه بر نقش عایق الکتریکی، وظیفه خنککاری را نیز بر عهده دارند.
مهمترین نمونه آنها روغن ترانسفورماتور است که برای عایقکاری سیمپیچها و انتقال حرارت در ترانسها استفاده میشود. این روغن در برخی خازنهای قدرت نیز کاربرد دارد.
عایقهای گازی
عایقهای گازی برای جداسازی هادیها در سیستمهای ولتاژ بالا و جلوگیری از ایجاد قوس الکتریکی استفاده میشوند.
در این سیستمها معمولاً از گازهای غیررسانا در محفظههای بسته استفاده میشود تا ایمنی و پایداری شبکه حفظ شود.
مهمترین گازهای عایق عبارتاند از:
- هوای خشک (Dry Air)
- هگزا فلوراید گوگرد (SF₆)
جدول مقایسه انواع عایقهای الکتریکی
در جدول زیر انواع عایق الکتریکی را از نظر کاربرد و مزایا مقایسه کردیم:
| نوع عایق | مهمترین کاربرد | مزیت |
|---|---|---|
| جامد | سیم و کابل، الکتروموتور | استحکام بالا |
| مایع | ترانسفورماتور | خنککاری و عایقکاری |
| گازی | تجهیزات فشار قوی | جلوگیری از قوس الکتریکی |
کاربردهای عایق الکتریکی در صنعت
عایقهای الکتریکی نقش بسیار مهمی در ایمنسازی تجهیزات برقی و جلوگیری از اتصال کوتاه دارند. این مواد در بخشهای مختلفی از صنعت برق، الکترونیک و تجهیزات قدرت مورد استفاده قرار میگیرند و عملکرد صحیح سیستمهای الکتریکی بدون آنها امکانپذیر نیست.
کاربرد عایق الکتریکی در سیم و کابل
یکی از مهمترین کاربردهای مواد عایق، استفاده در سیمها و کابلهای برق است. این عایقها بهصورت یک پوشش نازک و انعطافپذیر روی هادی قرار میگیرند و از تماس مستقیم جریان با محیط یا سایر هادیها جلوگیری میکنند.
رایجترین مواد مورد استفاده در عایقکاری سیم و کابل عبارتاند از:
- پلیاتیلن (Polyethylene)
- PVC (پلیوینیل کلراید)
- کاپتون (Kapton)
- کاغذ روغنی (Impregnated Paper)
- تفلون (Teflon)
- سیلیکون (Silicone)
- ETFE (اتیلن تترافلوئورواتیلن)

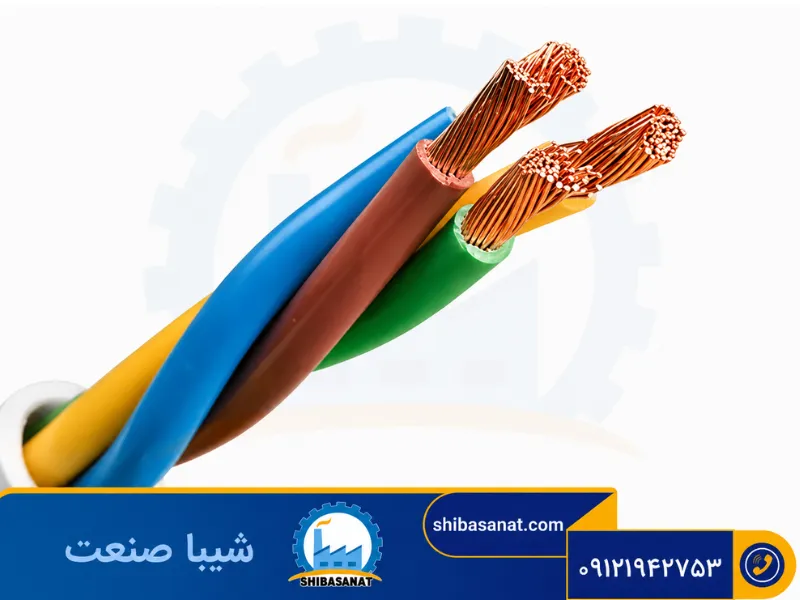

عایق کابل چیست؟
عایق کابل مانع تماس مستقیم هادیها با یکدیگر و محیط اطراف میشود. در صورت نبود عایق مناسب، احتمال اتصال کوتاه، آتشسوزی و خطر برقگرفتگی افزایش مییابد. به همین دلیل در سیستمهای الکتریکی از مواد عایق استاندارد برای پوشش سیمها استفاده میشود.
کاربرد عایق الکتریکی در مدارهای الکتریکی
در مدارهای الکترونیکی، عایقها برای جلوگیری از اتصال کوتاه و افزایش ایمنی قطعات استفاده میشوند.

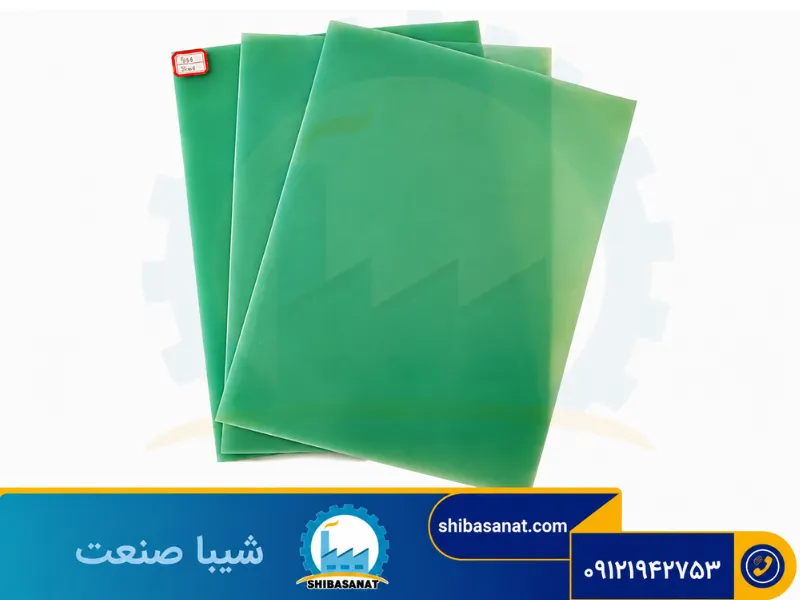

بردهای الکترونیکی معمولاً از مواد عایق مانند اپوکسی (Epoxy) و فایبرگلاس (Fiberglass) ساخته میشوند و لایههای مسی بهعنوان مسیر رسانا روی آنها قرار میگیرد.

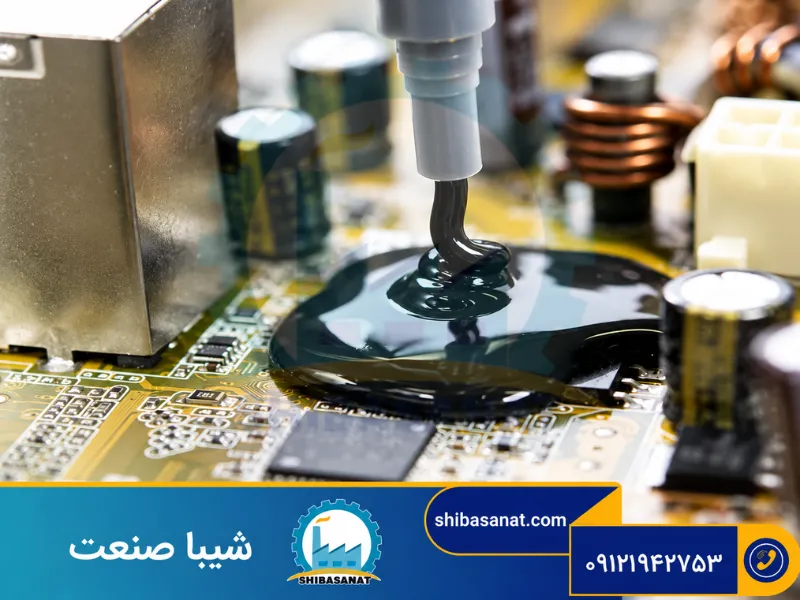

همچنین برای محافظت از قطعات حساس SMD از پوششهایی مانند رزین اپوکسی یا روکشهای سرامیکی استفاده میشود.
کاربرد عایق الکتریکی در الکتروموتور و تجهیزات الکتریکی
در الکتروموتورها، ژنراتورها و ترانسفورماتورها، عایقها نقش حیاتی در جلوگیری از اتصال سیمپیچها دارند.

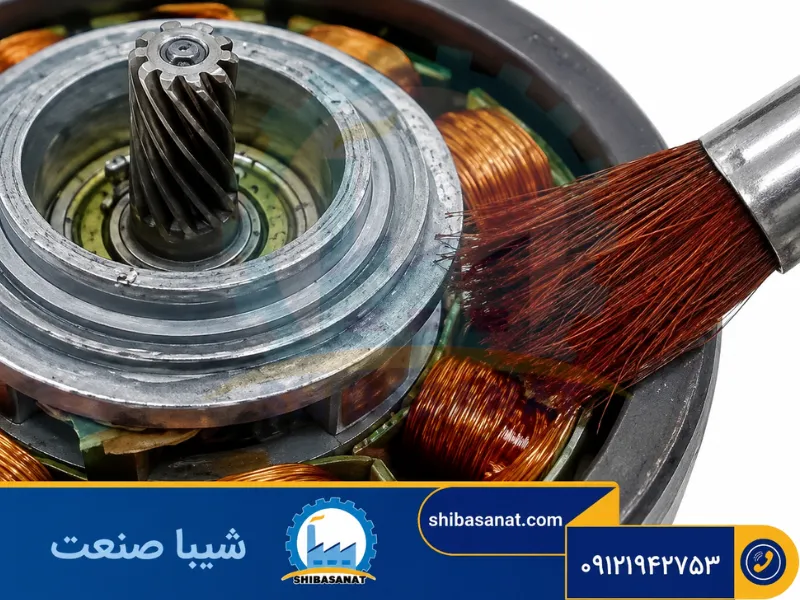

در سیمپیچ الکتروموتور معمولاً از لاکهای عایق حرارتی استفاده میشود تا علاوه بر اشغال فضای کم، از اتصال کوتاه جلوگیری شود. همچنین از موادی مانند کاغذ عایق، ورنی (Insulating Varnish) و فایبرگلاس برای افزایش استحکام لایهها استفاده میشود.
این عایقها تأثیر مستقیمی بر افزایش عمر مفید الکتروموتور و جلوگیری از سوختن سیمپیچ دارند.
کاربرد عایق الکتریکی در سیستمهای ولتاژ بالا
در خطوط انتقال برق و تجهیزات فشار قوی، از عایقهای سرامیکی یا شیشهای برای جلوگیری از اتصال بین هادیها استفاده میشود.
در این سیستمها همچنین از روغنهای عایق در ترانسفورماتورها و خازنها استفاده میشود. این روغنها علاوه بر عایقکاری الکتریکی، نقش مهمی در خنکسازی تجهیزات نیز دارند.
هنگام انتخاب عایق الکتریکی به چه نکاتی توجه کنیم؟
انتخاب عایق الکتریکی مناسب تنها به نوع ماده محدود نمیشود و باید شرایط کاری تجهیزات نیز در نظر گرفته شود. استفاده از عایق نامناسب میتواند باعث کاهش راندمان، افزایش احتمال اتصال کوتاه، خرابی تجهیزات و حتی بروز خطرات ایمنی شود.
بنابراین پیش از انتخاب عایق، بهتر است مهمترین عوامل فنی و محیطی را بررسی کنید تا عملکرد سیستم در طولانیمدت پایدار و ایمن باقی بماند. در جدول زیر این عوامل را مشاهده میکنید:
| معیار انتخاب | اهمیت |
|---|---|
| ولتاژ کاری | جلوگیری از شکست عایق و اتصال کوتاه |
| دمای محیط | حفظ عملکرد در دماهای مختلف |
| میزان رطوبت | جلوگیری از نشتی جریان |
| شرایط شیمیایی | افزایش مقاومت در محیطهای خورنده |
| استحکام مکانیکی | مقاومت در برابر ضربه و لرزش |
| کلاس حرارتی | افزایش عمر عایق و سیمپیچ |
| هزینه نگهداری | کاهش هزینههای تعمیر و بهرهبرداری |
جمعبندی
در این مقاله با مفهوم و انواع عایق الکتریکی و نقش آنها در صنایع برق و الکترونیک آشنا شدیم. همچنین بررسی کردیم که این مواد چگونه در جلوگیری از اتصال کوتاه، افزایش ایمنی و بهبود عملکرد تجهیزات الکتریکی نقش اساسی دارند.
استفاده از عایقهای الکتریکی در تجهیزاتی مانند سیم و کابل، مدارهای الکتریکی، الکتروموتورها و سیستمهای فشار قوی، برای انتقال ایمن و پایدار انرژی کاملاً ضروری است. بدون وجود عایق مناسب، خطراتی مانند اتصال کوتاه، خرابی تجهیزات و حتی آتشسوزی بهوجود خواهد آمد.
با توجه به تنوع بالای مواد عایق، انتخاب صحیح آنها بر اساس نوع کاربرد، شرایط محیطی و مشخصات فنی اهمیت زیادی دارد. آشنایی با ویژگیهای هر نوع عایق میتواند به انتخاب بهتر و افزایش عمر تجهیزات کمک کند.
در نهایت، کارشناسان شیبا صنعت آماده ارائه مشاوره تخصصی در زمینه انتخاب الکتروموتور و تجهیزات مرتبط با سیستمهای الکتریکی هستند تا بهترین عملکرد و بیشترین بازدهی برای پروژههای صنعتی شما فراهم شود.
سوالات متداول
1- نقش عایق الکتریکی در الکتروموتور چیست؟
عایقها از تماس سیمپیچها با یکدیگر یا با بدنه موتور جلوگیری میکنند و مانع اتصال کوتاه و سوختن موتور میشوند.
2- چه نوع عایقی در سیمپیچ الکتروموتور استفاده میشود؟
معمولاً از لاکهای عایق حرارتی (ورنی)، کاغذ عایق، میکا و گاهی فایبرگلاس استفاده میشود.
3- کلاس حرارتی عایق الکتریکی به چه معناست؟
کلاس حرارتی نشان میدهد عایق تا چه دمایی میتواند دوام بیاورد. مثلاً کلاس F تا 155 درجه و کلاس H تا 180 درجه سانتیگراد مقاومت دارد.
4- چرا عایقبندی الکتروموتور اهمیت دارد؟
عایقبندی درست مانع داغ شدن، اتصال بدنه و کاهش طول عمر موتور میشود. بدون عایق مناسب، سیمپیچها خیلی سریع میسوزند.
5- چه عواملی باعث خرابی عایق سیمپیچ الکتروموتور میشوند؟
حرارت بیش از حد، رطوبت، گردوغبار، لرزش شدید و ولتاژ ناگهانی از عوامل اصلی تخریب عایقها هستند.
6- چطور میتوان عمر عایق الکتریکی در موتور را افزایش داد؟
با تهویه مناسب، جلوگیری از اضافهبار، سرویس منظم، خشک نگهداشتن موتور و استفاده از لاک عایق باکیفیت.
7- آیا تست سلامت عایق در الکتروموتور امکانپذیر است؟
بله، با استفاده از دستگاه مگااهممتر (megger) میتوان مقاومت عایقی سیمپیچها را اندازهگیری کرد.
