الکتروموتور کلاچ دار چیست و چه کاربردی دارد؟
الکتروموتور کلاچ دار چیست؟ | عملکرد، کاربردها و مزایا – شیبا صنعت
الکتروموتور کلاچ دار یکی از انواع موتورهای الکتریکی است که برای کنترل انتقال گشتاور بین موتور و بار در ماشینآلات صنعتی استفاده میشود. در این نوع الکتروموتور، کلاچ امکان قطع و وصل انتقال نیرو را بدون نیاز به خاموش کردن موتور فراهم میکند، قابلیتی که باعث کاهش استهلاک تجهیزات، صرفهجویی در مصرف انرژی و افزایش بهرهوری سیستم میشود.
این نوع موتور الکتریکی در بسیاری از ماشینآلات صنعتی، دستگاههای پرس، تجهیزات بستهبندی، نوار نقالهها، خطوط تولید و سایر تجهیزاتی که نیاز به درگیری و آزادسازی کنترلشده بار دارند، کاربرد گستردهای دارد. همچنین در برخی سیستمها، از کلاچ برای انتقال قدرت بین الکتروموتور سه فاز یا الکتروموتور تکفاز و گیربکس استفاده میشود.
در این مقاله با نحوه عملکرد الکتروموتور کلاچ دار، اجزای اصلی، انواع کلاچ، مزایا، کاربردهای صنعتی، نکات مهم هنگام انتخاب و تفاوت آن با الکتروموتور ترمزدار آشنا خواهید شد.
الکتروموتور کلاچ دار چگونه کار میکند؟
الکتروموتور کلاچ دار به سیستمی مجهز است که امکان قطع و وصل انتقال گشتاور بین موتور و بار را بدون خاموش کردن موتور فراهم میکند. هنگامی که کلاچ درگیر میشود، نیروی تولیدشده توسط موتور به شفت خروجی، گیربکس صنعتی یا سایر تجهیزات منتقل میشود و دستگاه شروع به کار میکند. با آزاد شدن کلاچ، ارتباط موتور با بار قطع میشود، اما موتور همچنان به چرخش خود ادامه میدهد.
در بسیاری از کلاچهای الکترومغناطیسی، با اعمال جریان برق، میدان مغناطیسی ایجاد شده و صفحات اصطکاکی به یکدیگر متصل میشوند، در نتیجه انتقال گشتاور انجام میشود. با قطع جریان، صفحات از یکدیگر جدا شده و انتقال نیرو متوقف میشود. این ویژگی باعث میشود موتور بدون نیاز به خاموش و روشن شدن مکرر، تنها در زمان موردنیاز بار را به حرکت درآورد.
نکته: الکتروموتور کلاچ دار با الکتروموتور ترمزدار تفاوت دارد. وظیفه کلاچ، کنترل انتقال نیرو بین موتور و بار است، در حالی که ترمز برای متوقف کردن و ثابت نگه داشتن شفت موتور استفاده میشود.
کاربردهای الکتروموتور کلاچ دار در صنعت
الکتروموتور کلاچ دار در ماشینآلاتی استفاده میشود که لازم است انتقال نیرو بدون خاموش کردن موتور قطع یا دوباره برقرار شود. در این شرایط، موتور به کار خود ادامه میدهد و تنها در زمان موردنیاز، گشتاور به بار منتقل میشود. این ویژگی باعث کاهش تعداد دفعات استارت و استاپ، کاهش استهلاک تجهیزات و افزایش بهرهوری سیستم میشود.
مهمترین کاربردهای الکتروموتور کلاچ دار عبارتند از:
- ماشینهای پرس: برای درگیر شدن موتور فقط در زمان انجام عملیات پرس.
- دستگاههای بستهبندی: جهت کنترل دقیق حرکت بخشهای مختلف دستگاه.
- نوار نقالهها: برای قطع و وصل انتقال نیرو بدون خاموش کردن موتور.
- خطوط مونتاژ و تولید: بهمنظور کنترل حرکت ایستگاههای کاری و افزایش راندمان.
- ماشینآلات نساجی: برای مدیریت حرکت غلتکها و اجزای دوار.
- تجهیزات چاپ و برش: بهمنظور انتقال کنترلشده نیرو و افزایش دقت عملکرد.
استفاده از الکتروموتور کلاچ دار در این تجهیزات، علاوه بر افزایش عمر موتور و گیربکس، موجب کاهش مصرف انرژی، کاهش استهلاک قطعات و بهبود عملکرد خطوط تولید میشود.
نکته: این کاربردها با الکتروموتور ترمزدار متفاوت هستند. در الکتروموتور کلاچ دار هدف اصلی کنترل انتقال نیرو است، در حالی که در الکتروموتور ترمزدار تمرکز بر توقف سریع و ثابت نگه داشتن شفت است.
| صنعت | دلیل استفاده از کلاچ |
|---|---|
| بستهبندی | قطع و وصل سریع انتقال نیرو |
| پرس | درگیری فقط هنگام عملیات پرس |
| نوار نقاله | کنترل انتقال نیرو |
| چاپ | دقت در حرکت محور |
| نساجی | کنترل غلتکها |
| خطوط مونتاژ | توقف و راهاندازی کنترلشده |
چرا از کلاچ در الکتروموتورها استفاده میشود؟
کلاچ الکتروموتور وظیفه مدیریت انتقال نیرو بین موتور و تجهیزات متصل را بر عهده دارد. به کمک این قطعه، موتور میتواند بدون خاموش شدن به کار خود ادامه دهد و تنها در زمان موردنیاز، گشتاور را به گیربکس یا بار منتقل کند. این ویژگی موجب کاهش تعداد دفعات استارت، کاهش استهلاک قطعات و افزایش عمر موتور و سیستم انتقال قدرت میشود.
گاهی کلاچ با کوپلینگ اشتباه گرفته میشود، در حالی که عملکرد این دو متفاوت است. کوپلینگ انتقال دائمی نیرو بین دو محور را انجام میدهد، اما کلاچ علاوه بر انتقال نیرو، امکان درگیر یا آزاد کردن ارتباط بین موتور و بار را نیز فراهم میکند. به همین دلیل در ماشینآلاتی که نیاز به کنترل فرآیند، توقفهای مکرر یا راهاندازی تدریجی دارند، استفاده از کلاچ اهمیت زیادی دارد.
اهمیت کلاچ الکتروموتور در صنایع
در بسیاری از ماشینآلات صنعتی، موتور باید بهصورت مداوم روشن بماند، اما انتقال نیرو به بار تنها در زمانهای مشخص انجام شود. در چنین شرایطی، استفاده از کلاچ الکتروموتور این امکان را فراهم میکند که بدون خاموش و روشن کردن مکرر موتور، ارتباط بین موتور و تجهیزات متصل برقرار یا قطع شود.
این ویژگی علاوه بر کاهش استهلاک موتور و سیستم انتقال قدرت، باعث کاهش تنشهای مکانیکی، افزایش عمر گیربکس و سایر اجزای سیستم و بهبود بهرهوری تجهیزات میشود. همچنین حذف استارت و توقفهای غیرضروری، هزینههای تعمیر و نگهداری را کاهش داده و عملکرد ماشینآلات را در سیکلهای کاری مکرر پایدارتر میکند.

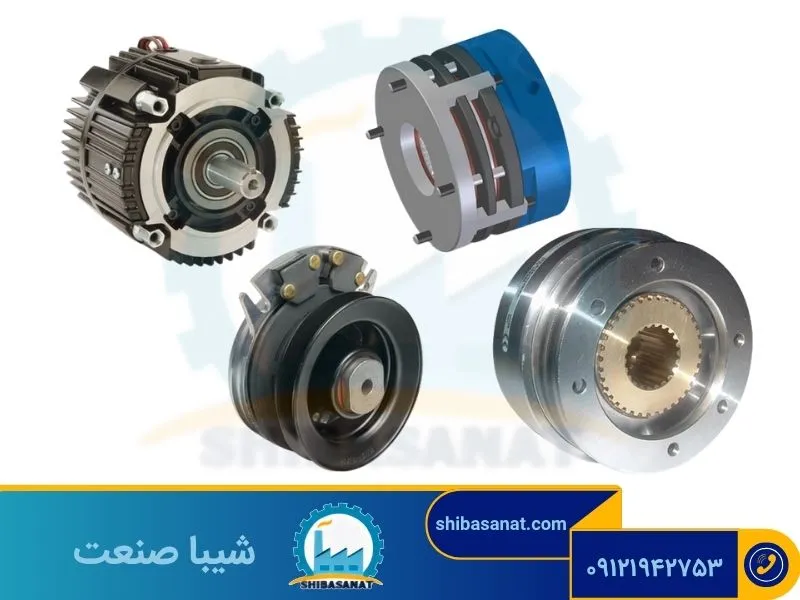

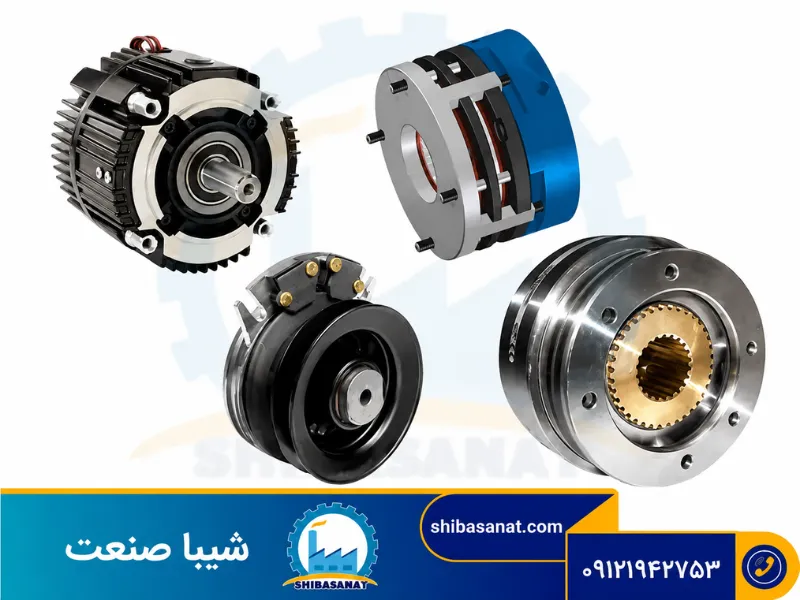

انواع کلاچ الکتروموتور از نظر عملکرد
کلاچهای مورد استفاده در الکتروموتورها از نظر نحوه عملکرد معمولاً به دو گروه اصلی تقسیم میشوند:
1- کلاچ مکانیکی
در این نوع، انتقال گشتاور از طریق تماس و اصطکاک بین صفحات کلاچ انجام میشود. کلاچهای مکانیکی ساختار سادهای دارند و در بسیاری از تجهیزات صنعتی برای درگیر یا آزاد کردن انتقال نیرو مورد استفاده قرار میگیرند.
2- کلاچ الکترومغناطیسی
در کلاچهای الکترومغناطیسی، با اعمال جریان برق، میدان مغناطیسی ایجاد شده و صفحات کلاچ به یکدیگر متصل میشوند. با قطع جریان، صفحات از هم جدا شده و انتقال نیرو متوقف میشود. این نوع کلاچ به دلیل سرعت عملکرد بالا، دقت بیشتر و امکان کنترل خودکار، در ماشینآلات صنعتی مدرن کاربرد گستردهای دارد.
| نوع کلاچ | نحوه عملکرد | مهمترین مزیت | کاربرد رایج |
|---|---|---|---|
| کلاچ مکانیکی | انتقال نیرو با اصطکاک صفحات | ساختار ساده و هزینه کمتر | ماشینآلات عمومی |
| کلاچ الکترومغناطیسی | درگیری صفحات با میدان مغناطیسی | سرعت و دقت بالا | خطوط تولید و بستهبندی |
| کلاچ پنوماتیکی | استفاده از فشار هوا | مناسب سیکلهای کاری زیاد | صنایع اتوماسیون |
| کلاچ هیدرولیکی | انتقال نیرو با فشار روغن | انتقال نرم گشتاور | ماشینآلات سنگین |
مزایا و محدودیتهای کلاچ مکانیکی الکتروموتور
کلاچهای مکانیکی به دلیل ساختار ساده و عملکرد قابلاعتماد، همچنان در بسیاری از ماشینآلات صنعتی مورد استفاده قرار میگیرند. این نوع کلاچ با استفاده از اصطکاک بین صفحات، انتقال گشتاور را کنترل میکند و در کاربردهایی که نیاز به قطع و وصل مکرر انتقال نیرو وجود دارد، عملکرد مناسبی ارائه میدهد.
استفاده از کلاچ مکانیکی در بسیاری از ماشینآلات صنعتی، علاوه بر سادهتر کردن فرآیند انتقال نیرو، مزایا و محدودیتهای خاص خود را دارد.
مزایای کلاچ مکانیکی
- ساختار ساده و هزینه نگهداری مناسب
- کاهش استهلاک موتور به دلیل حذف استارت و توقفهای مکرر
- امکان درگیر یا آزاد کردن انتقال نیرو بدون خاموش کردن موتور
- عملکرد نرم و قابلاعتماد در بسیاری از کاربردهای صنعتی
- افزایش عمر سیستم انتقال قدرت در صورت استفاده و تنظیم صحیح
محدودیتهای کلاچ مکانیکی
- سایش تدریجی صفحات اصطکاکی و نیاز به سرویس دورهای
- کاهش عملکرد در صورت تنظیم نبودن یا فرسودگی قطعات
- مناسب نبودن برای برخی کاربردهای با سرعت یا دقت بسیار بالا
- نیاز به همراستایی مناسب شفت الکتروموتور برای عملکرد بهینه
هنگام انتخاب الکتروموتور کلاچ دار به چه نکاتی توجه کنیم؟
برای انتخاب یک الکتروموتور کلاچ دار مناسب، تنها توان موتور اهمیت ندارد. نوع کلاچ، گشتاور موردنیاز، شرایط کاری و نحوه انتقال نیرو نیز باید متناسب با کاربرد دستگاه انتخاب شوند. انتخاب صحیح این موارد باعث افزایش عمر تجهیزات، کاهش استهلاک و بهبود عملکرد سیستم خواهد شد.
پیش از خرید، بهتر است موارد زیر را بررسی کنید:
- توان و گشتاور موتور متناسب با نوع بار و کاربرد باشد.
- نوع کلاچ (مکانیکی یا الکترومغناطیسی) با شرایط کاری دستگاه سازگار باشد.
- تعداد دفعات درگیری و آزاد شدن کلاچ (Duty Cycle) متناسب با ظرفیت آن انتخاب شود.
- ابعاد شفت، فلنج الکتروموتور و نحوه اتصال کلاچ با گیربکس یا تجهیزات متصل بررسی شود.
- کیفیت ساخت، خدمات پس از فروش و دسترسی به قطعات یدکی را در نظر بگیرید.
آیا میتوان روی هر الکتروموتوری کلاچ نصب کرد؟
در بسیاری از الکتروموتورهای صنعتی امکان نصب کلاچ بهصورت مجزا وجود دارد، اما این موضوع به عواملی مانند قطر شفت، ابعاد فلنج، توان و گشتاور موتور، فضای نصب و نوع سیستم انتقال نیرو بستگی دارد. اگر این مشخصات با کلاچ انتخابی سازگار نباشند، عملکرد سیستم با مشکل مواجه خواهد شد.
در برخی کاربردهای صنعتی، استفاده از الکتروموتور کلاچ دار کارخانهای به دلیل هماهنگی بهتر قطعات، نصب استاندارد و عملکرد مطمئنتر، گزینه مناسبتری نسبت به نصب کلاچ بهصورت جداگانه است. در پروژههای خاص نیز بهتر است قبل از انتخاب یا نصب کلاچ، مشخصات فنی موتور و شرایط کاری دستگاه توسط کارشناس بررسی شود.
تفاوت الکتروموتور کلاچ دار و الکتروموتور معمولی
الکتروموتور کلاچدار و الکتروموتور معمولی هر دو وظیفه تولید نیروی مکانیکی را بر عهده دارند، اما تفاوت اصلی آنها در نحوه انتقال نیرو به بار است.
در الکتروموتور کلاچدار، میتوان بدون خاموش کردن موتور، انتقال گشتاور را قطع یا دوباره برقرار کرد، در حالی که در الکتروموتور معمولی، تا زمانی که موتور روشن است، نیرو بهصورت مستقیم به بار منتقل میشود. این ویژگی باعث میشود الکتروموتورهای کلاچدار در ماشینآلاتی که نیاز به کنترل دقیق فرآیند و درگیری متناوب بار دارند، گزینه مناسبتری باشند.
| ویژگی | الکتروموتور کلاچدار | الکتروموتور معمولی |
|---|---|---|
| انتقال نیرو | قابل قطع و وصل بدون خاموش کردن موتور | انتقال نیرو بهصورت مستقیم و دائمی |
| کنترل گشتاور | امکان کنترل زمان انتقال نیرو | بدون امکان قطع انتقال نیرو |
| استارت و توقف | کاهش نیاز به خاموش و روشن کردن موتور | برای قطع نیرو معمولاً باید موتور متوقف شود |
| استهلاک | کمتر در کاربردهای با سیکل کاری زیاد | بیشتر در استارت و استاپهای مکرر |
| کاربرد | خطوط تولید، بستهبندی، پرس، نوار نقاله | کاربردهای عمومی صنعتی و خانگی |
تفاوت الکتروموتور کلاچ دار و الکتروموتور ترمزدار
اگرچه الکتروموتور کلاچ دار و الکتروموتور ترمزدار هر دو در ماشینآلات صنعتی برای کنترل عملکرد موتور به کار میروند، اما وظیفه آنها کاملاً متفاوت است.
در الکتروموتور کلاچ دار، هدف کنترل انتقال گشتاور بین موتور و بار است، یعنی موتور میتواند روشن بماند، اما در صورت نیاز ارتباط آن با تجهیزات متصل قطع یا دوباره برقرار شود. در مقابل، الکتروموتور ترمزدار برای توقف سریع شفت و ثابت نگه داشتن بار پس از قطع برق یا فرمان توقف طراحی شده است.
به بیان ساده، کلاچ وظیفه انتقال یا قطع نیرو را بر عهده دارد، در حالی که ترمز وظیفه متوقف کردن و نگه داشتن شفت را انجام میدهد. به همین دلیل، انتخاب هر یک از این دو نوع الکتروموتور به نوع کاربرد، شرایط کاری و نیازهای پروژه بستگی دارد.
اگر میخواهید با عملکرد، مزایا و کاربردهای موتورهای ترمزدار بیشتر آشنا شوید، پیشنهاد میکنیم مقاله الکتروموتور ترمزدار چیست؟ را نیز مطالعه کنید.
جمعبندی
الکتروموتور کلاچ دار گزینهای مناسب برای ماشینآلاتی است که به کنترل انتقال نیرو بدون خاموش کردن موتور نیاز دارند. استفاده از این نوع الکتروموتور باعث کاهش استهلاک موتور و سیستم انتقال قدرت، افزایش عمر تجهیزات، بهبود راندمان کاری و کاهش توقفهای غیرضروری در خطوط تولید میشود.
انتخاب صحیح کلاچ با توجه به عواملی مانند نوع کاربرد، گشتاور موردنیاز، شرایط کاری و نوع سیستم انتقال نیرو، نقش مهمی در عملکرد و بهرهوری تجهیزات صنعتی دارد. همچنین آشنایی با تفاوت الکتروموتور کلاچ دار و الکتروموتور ترمزدار به انتخاب مناسبتر برای هر پروژه کمک میکند.
انتخاب صحیح الکتروموتور کلاچ دار نهتنها موجب افزایش بهرهوری سیستم میشود، بلکه هزینههای تعمیر و نگهداری تجهیزات را نیز در بلندمدت کاهش میدهد.
اگر برای انتخاب یا خرید الکتروموتور کلاچ دار مناسب نیاز به مشاوره دارید، کارشناسان شیبا صنعت آمادهاند تا با بررسی نیاز پروژه، بهترین گزینه را به شما معرفی کنند.
سوالات متداول
1- کاربردهای اصلی الکتروموتور کلاچ دار کداماند؟
این نوع الکتروموتورها معمولا در ماشینآلات صنعتی که نیاز به توقف یا شروع بار به صورت کنترلشده دارند، مانند ماشینهای بستهبندی، نوار نقالهها و تجهیزات انتقال نیرو به کار میروند.
2- مزایای استفاده از الکتروموتور کلاچ دار چیست؟
امکان کنترل بهتر بار بدون خاموش کردن الکتروموتور، کاهش استهلاک و آسیب به الکتروموتور و دستگاههای متصل، افزایش عمر تجهیزات و افزایش ایمنی در عملیات
3- تفاوت الکتروموتور کلاچ دار با الکتروموتور معمولی چیست؟
در الکتروموتور کلاچدار امکان قطع و وصل انتقال نیرو به بار فراهم است، در حالی که در الکتروموتور معمولی موتور به صورت مستقیم به بار متصل است و قطع انتقال نیرو نیازمند خاموش کردن موتور یا تغییر مکانیکی است.
4- چگونه کلاچ الکتروموتور عمل میکند؟
کلاچ با ایجاد یا قطع تماس مکانیکی بین موتور و بار، انتقال گشتاور را کنترل میکند. این عمل میتواند به صورت دستی یا اتوماتیک انجام شود.
5- چه نکاتی در نگهداری الکتروموتور کلاچ دار باید رعایت شود؟
بررسی و روغنکاری منظم کلاچ، اطمینان از عدم وجود گرد و غبار و آلودگی در محل کلاچ، کنترل تنظیمات و عملکرد کلاچ و بررسی دورهای سیمکشی و اتصالها
6- آیا الکتروموتور کلاچ دار برای همه کاربردها مناسب است؟
خیر، این نوع الکتروموتورها بیشتر برای کاربردهایی که نیاز به کنترل دقیق انتقال نیرو دارند مناسباند و در کاربردهای سادهتر استفاده از الکتروموتورهای معمولی توصیه میشود.
