سیم پیچی الکتروموتور و تعمیر آن | آموزش، علائم خرابی و نکات مهم
سیم پیچی الکتروموتور و تعمیر آن | آموزش، علائم خرابی و نکات مهم در شیبا صنعت
سیم پیچی الکتروموتور یکی از مهمترین بخشهای موتور الکتریکی است که نقش مستقیمی در عملکرد، راندمان و طول عمر آن دارد. خرابی یا سوختن سیمپیچ میتواند باعث کاهش توان، افزایش مصرف برق و حتی از کار افتادن کامل الکتروموتور شود. به همین دلیل آشنایی با ساختار، نحوه عملکرد و نکات مربوط به تعمیر سیمپیچی برای تعمیرکاران، صنعتگران و خریداران الکتروموتور اهمیت زیادی دارد.
الکتروموتور از اجزایی مانند استاتور، روتور، سیمپیچ، شکاف هوا و پوسته تشکیل شده است که هر کدام وظیفه مشخصی دارند. اگر میخواهید با عملکرد هر یک از این قطعات بیشتر آشنا شوید، پیشنهاد میکنیم مقاله اجزای اصلی الکتروموتور را نیز مطالعه کنید.
وظیفه اصلی الکتروموتور، تبدیل انرژی الکتریکی به انرژی مکانیکی است و سیمپیچ نقش اساسی در ایجاد میدان مغناطیسی و حرکت روتور بر عهده دارد. به همین دلیل کیفیت سیمپیچ، جنس سیم، عایقبندی و اجرای صحیح آن، تأثیر مستقیمی بر راندمان و عمر مفید موتور خواهد داشت، موضوعی که هنگام خرید الکتروموتور نیز باید به آن توجه ویژهای داشته باشید.
در این مقاله با ساختار سیم پیچی الکتروموتور، علائم خرابی، نکات مهم تعمیر، مراحل سیمپیچی مجدد و تفاوت سیمپیچی الکتروموتور تک فاز و الکتروموتور سه فاز آشنا میشوید تا بتوانید در زمان تعمیر یا انتخاب موتور مناسب، تصمیم آگاهانهتری بگیرید.
سیم پیچی الکتروموتور چیست؟
سیم پیچی الکتروموتور مجموعهای از سیمهای هادی است که با تعداد دور مشخص روی شیارهای استاتور یا در برخی موتورها روی روتور قرار میگیرند. با عبور جریان الکتریکی از این سیمها، میدان مغناطیسی ایجاد میشود و همین میدان باعث چرخش روتور و تبدیل انرژی الکتریکی به انرژی مکانیکی خواهد شد.
جنس سیمپیچ معمولاً از مس یا آلومینیوم است، اما به دلیل رسانایی بالاتر، راندمان بیشتر و طول عمر مناسبتر، در اغلب الکتروموتورهای باکیفیت از سیم مسی استفاده میشود. انتخاب جنس سیمپیچ، کیفیت عایق و نحوه اجرای آن تأثیر مستقیمی بر عملکرد، مصرف انرژی و عمر مفید الکتروموتور دارد.
وظیفه سیم پیچی در الکتروموتور چیست؟
سیمپیچ یکی از مهمترین بخشهای موتور الکتریکی است و وظیفه آن ایجاد میدان مغناطیسی لازم برای به حرکت درآوردن روتور است. اگر سیمپیچ بهدرستی طراحی یا اجرا نشود، راندمان موتور کاهش پیدا میکند، جریان مصرفی افزایش مییابد و احتمال داغ شدن یا سوختن الکتروموتور بیشتر خواهد شد.
در زمان خرید الکتروموتور نیز توجه به کیفیت سیمپیچ، بهویژه استفاده از سیمپیچ تماممسی، یکی از مهمترین معیارهای انتخاب یک موتور الکتریکی باکیفیت و بادوام است.
قبل از تعمیر سیم پیچی الکتروموتور چه مواردی باید بررسی شود؟
پیش از آنکه تصمیم به تعمیر یا سیمپیچی مجدد الکتروموتور بگیرید، باید علت اصلی خرابی را بهدرستی شناسایی کنید. در بسیاری از موارد، سوختن سیمپیچ نتیجه یک ایراد دیگر مانند اضافهبار، خرابی بلبرینگ، نوسانات ولتاژ یا تهویه نامناسب است. اگر تنها سیمپیچ تعویض شود و علت اصلی برطرف نشود، احتمال خرابی مجدد موتور بسیار زیاد خواهد بود.
برای مثال، کج بودن محور موتور باعث خرابی مداوم بلبرینگها میشود و یا اضافهبار در مدار میتواند دوباره سیمپیچ را بسوزاند. به همین دلیل، عیبیابی دقیق قبل از تعمیر اهمیت زیادی دارد و از تحمیل هزینههای اضافی جلوگیری میکند.
پیش از شروع تعمیر، موارد زیر را بررسی کنید:
- برق ورودی را کاملاً قطع کنید تا عملیات عیبیابی با ایمنی کامل انجام شود.
- وضعیت ظاهری الکتروموتور را بررسی کنید. شکستگی پایه، ترک پوسته، وجود گردوغبار، براده یا آثار سوختگی میتواند نشانه بروز مشکل باشد.
- پلاک الکتروموتور را بررسی کنید. اطلاعاتی مانند ولتاژ، توان، جریان، دور موتور و کلاس عایقی در عیبیابی بسیار مهم هستند. اگر با اطلاعات درجشده روی پلاک آشنا نیستید، پیشنهاد میکنیم مقاله چگونه پلاک الکتروموتور را بخوانیم؟ را مطالعه کنید.
- بلبرینگها و یاتاقانها را کنترل کنید. روتور باید بدون صدا و به نرمی دوران کند و هیچ لقی یا گیرکردگی نداشته باشد.
- سیمپیچها را با اهممتر از نظر اتصال کوتاه و قطعشدگی بررسی کنید.
- اتصال بدنه (Earth Fault) را نیز کنترل کنید. وجود اتصال بدنه معمولاً نشاندهنده آسیب جدی عایق سیمپیچ است و در بسیاری از موارد نیاز به سیمپیچی مجدد خواهد بود.
- در الکتروموتور تک فاز علاوه بر موارد بالا، سلامت خازن راهانداز و کلید گریز از مرکز نیز باید بررسی شود.
- فن خنککننده و مسیر تهویه را کنترل کنید. گرفتگی مسیر گردش هوا باعث افزایش دمای موتور و کاهش عمر سیمپیچ میشود.
نکته مهم: اگر پس از انجام این بررسیها علت خرابی مشخص نشد، بهتر است موتور توسط تعمیرکار متخصص بررسی شود. در بسیاری از موارد، تعمیر اصولی و سیمپیچی مجدد از نظر اقتصادی مقرونبهصرفهتر از تعویض کامل الکتروموتور خواهد بود.
نکات مهم در سیم پیچی الکتروموتور
برای افزایش طول عمر موتور و جلوگیری از خرابی مجدد، هنگام سیمپیچی الکتروموتور رعایت نکات زیر اهمیت زیادی دارد:
- پلاک الکتروموتور را حفظ کنید. اطلاعات درجشده روی پلاک مانند ولتاژ، توان، جریان، دور موتور و کلاس عایقی برای تعمیر، سیمپیچی و راهاندازی مجدد ضروری هستند. در صورت آسیب یا ناخوانا بودن پلاک، عیبیابی موتور دشوارتر خواهد شد.
- از سیم لاکی مسی استاندارد استفاده کنید. سیمپیچ مسی رسانایی الکتریکی، تحمل حرارتی و طول عمر بیشتری نسبت به نمونههای آلومینیومی دارد. به همین دلیل در بیشتر موتورهای صنعتی از سیم مسی استفاده میشود. اگر قصد خرید موتور جدید دارید، پیشنهاد میکنیم مقاله عوامل مهم در خرید الکتروموتور را نیز مطالعه کنید تا با اهمیت سیمپیچ تماممسی بیشتر آشنا شوید.
- عایقبندی را با دقت انجام دهید. استفاده از کاغذ عایق نسوز و مواد عایقی استاندارد، از اتصال کوتاه و آسیب دیدن سیمپیچ جلوگیری کرده و عمر موتور را افزایش میدهد.
- مشخصات سیمپیچ را با پلاک موتور مطابقت دهید. پس از پایان سیمپیچی، تعداد دور، شدت جریان و سایر مشخصات باید با اطلاعات درجشده روی پلاک الکتروموتور مطابقت داشته باشند تا موتور با راندمان مناسب کار کند.
- در موتورهای سهفاز پرقدرت از تجهیزات حفاظتی مناسب استفاده کنید. استفاده از درایو (اینورتر) یا تجهیزات کنترلی مناسب، علاوه بر تنظیم دور موتور، از وارد شدن تنشهای الکتریکی به سیمپیچ نیز جلوگیری میکند.
- از مواد اولیه باکیفیت استفاده کنید. کیفیت سیم لاکی، عایقها، لاک الکتریکی و سایر متریال مصرفی، تأثیر مستقیمی بر دوام، راندمان و طول عمر سیمپیچ خواهد داشت.

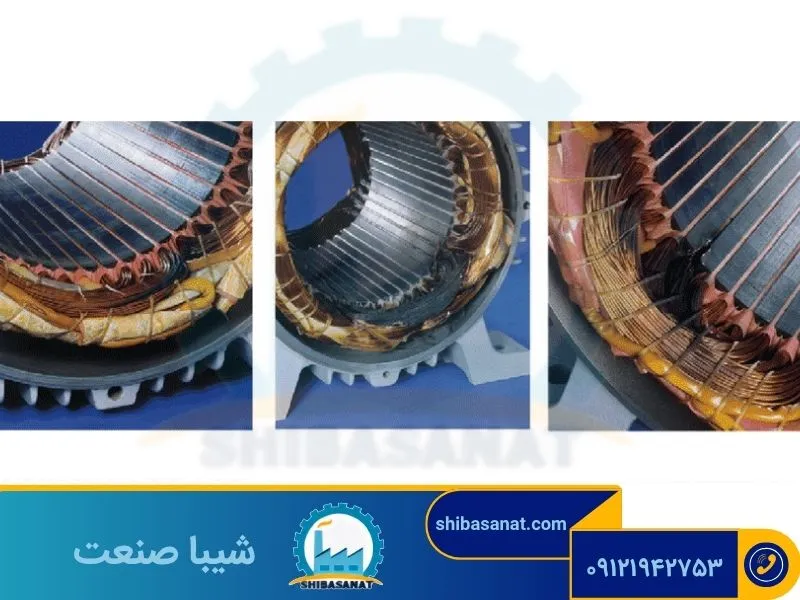

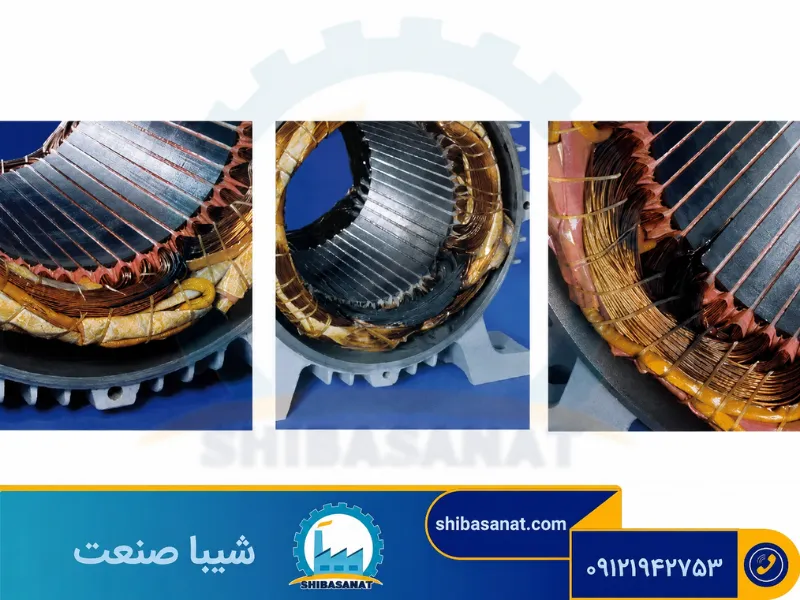

مهمترین دلایل سوختن سیم پیچی الکتروموتور
سوختن سیمپیچ معمولاً نتیجه یک ایراد ثانویه است و تعویض سیمپیچ بدون رفع علت اصلی، باعث تکرار خرابی خواهد شد. رایجترین دلایل سوختن سیمپیچ را در ادامه میآوریم، ضمن اینکه باید به داغ شدن الکتروموتور حتما توجه داشته باشید.
- اضافهبار و کارکرد طولانیمدت
- افت یا نوسان ولتاژ
- خرابی بلبرینگ و یاتاقان
- خرابی فن و سیستم خنککاری
- ورود رطوبت یا گردوغبار
- اتصال کوتاه یا اتصال بدنه
- استفاده از سیمپیچ یا عایق بیکیفیت
- نصب یا سربندی اشتباه موتور
| علامت مشاهده شده | علت احتمالی | نیاز به سیمپیچی مجدد |
|---|---|---|
| بوی سوختگی | سوختن عایق سیمها | معمولاً بله |
| افت شدید قدرت موتور | اتصال حلقهها یا آسیب سیمپیچ | بررسی تخصصی |
| افزایش غیرعادی جریان | اتصال کوتاه داخلی | معمولاً بله |
| داغ شدن بیش از حد موتور | اضافهبار، تهویه نامناسب یا خرابی سیمپیچ | نیاز به عیبیابی |
| اتصال بدنه | آسیب عایق سیمپیچ | بله |
| صدای غیرعادی همراه با افت عملکرد | خرابی بلبرینگ یا سیمپیچ | بررسی کامل |
مراحل سیم پیچی الکتروموتور سوخته
سیمپیچی الکتروموتور فرآیندی تخصصی است و باید توسط افراد باتجربه انجام شود. کوچکترین خطا در کلافبندی، سربندی یا عایقکاری میتواند باعث کاهش راندمان یا سوختن مجدد موتور شود. مراحل کلی سیمپیچی به شرح زیر است:
- جداسازی قطعات موتور
ابتدا هسته استاتور، روتور و یاتاقانها از یکدیگر جدا میشوند تا امکان بررسی کامل موتور فراهم شود. - بررسی بلبرینگ و یاتاقانها
سالم بودن بلبرینگها و یاتاقانهای جلو و عقب کنترل میشود، زیرا خرابی آنها یکی از دلایل رایج آسیب دیدن سیمپیچ است. - بازرسی روتور
روتور از نظر لنگی، خوردگی محل بلبرینگ و سایر آسیبهای مکانیکی بررسی و در صورت نیاز تعمیر میشود. - خارج کردن سیمپیچ قدیمی
قبل از خارج کردن سیمها، نوع سربندی و آرایش کلافها ثبت میشود. سپس سیمپیچ سوخته خارج شده و شیارهای استاتور کاملاً تمیز میشوند. - نقشهبرداری از سیمپیچ
تعداد دور، گام کلاف، نوع سربندی و سایر مشخصات سیمپیچ قبلی یادداشت میشود تا در سیمپیچی جدید دقیقاً رعایت گردد. - عایقکاری استاتور
با توجه به ابعاد شیارها، عایق مناسب انتخاب و داخل شیارهای استاتور نصب میشود. - پیچیدن کلافها
کلافهای جدید مطابق نقشه تهیهشده و بر اساس قالب استاندارد پیچیده میشوند. - جاگذاری کلافها
کلافهای آمادهشده با دقت داخل شیارهای استاتور قرار میگیرند تا از آسیب به عایق جلوگیری شود. - سربندی و تست الکتریکی
پس از اتصال کلافها، نخبندی انجام شده و با استفاده از اهممتر و تست عایقی، صحت سربندی و سلامت سیمپیچ بررسی میشود. - تثبیت سیمپیچ
در مرحله پایانی، سیمپیچ با لاک مخصوص آغشته میشود تا استحکام مکانیکی، عایق الکتریکی و مقاومت آن در برابر لرزش و حرارت افزایش یابد.
نکته: این مراحل تنها نمای کلی فرآیند سیمپیچی هستند. اگر قصد آشنایی با نحوه کلافبندی، سربندی و سیمپیچی انواع موتور را دارید، مقاله انواع و نحوه سیم پیچی الکتروموتور سه فاز را مطالعه کنید.
آیا سیم پیچی الکتروموتور روی راندمان موتور تأثیر دارد؟
بله. کیفیت سیمپیچی، نوع سیم، کیفیت عایق، دقت کلافبندی و سربندی مستقیماً روی راندمان موتور تأثیر میگذارند. سیمپیچی استاندارد باعث کاهش تلفات الکتریکی، کاهش تولید حرارت و افزایش عمر موتور میشود. به همین دلیل استفاده از سیم مسی استاندارد و اجرای صحیح عملیات سیمپیچی اهمیت زیادی دارد.
آیا هر موتور سوختهای قابل سیم پیچی مجدد است؟
خیر. اگر هسته استاتور آسیب شدید دیده باشد، روتور دچار شکستگی شده باشد یا هزینه تعمیر از بخش زیادی از قیمت موتور جدید بیشتر شود، معمولاً تعویض موتور انتخاب منطقیتری است. در مقابل، در موتورهای صنعتی با توان بالا، سیمپیچی مجدد توسط افراد متخصص میتواند عملکرد موتور را تا حد زیادی به شرایط اولیه بازگرداند.
چه زمانی سیم پیچی الکتروموتور ارزش تعمیر دارد؟
همه موتورهای سوخته نیاز به تعویض ندارند. اگر هسته استاتور سالم باشد، روتور آسیب جدی ندیده باشد و هزینه تعمیر نسبت به خرید موتور جدید منطقی باشد، سیمپیچی مجدد میتواند بهترین گزینه باشد.
در موتورهای صنعتی با توان بالا، تعمیر معمولاً مقرونبهصرفهتر از تعویض است، اما در موتورهای کوچک و ارزانقیمت، خرید موتور جدید در بسیاری از موارد انتخاب اقتصادیتری خواهد بود.
تفاوت سیم پیچی مسی و آلومینیومی
در بیشتر کاربردهای صنعتی، استفاده از سیمپیچ مسی توصیه میشود، زیرا علاوه بر افزایش راندمان، احتمال داغ شدن موتور و افت توان را نیز کاهش میدهد.
| سیمپیچ مسی | سیمپیچ آلومینیومی |
|---|---|
| رسانایی بسیار بالا | رسانایی کمتر |
| افت توان کمتر | افت توان بیشتر |
| تحمل حرارتی بالاتر | حساستر به حرارت |
| طول عمر بیشتر | طول عمر کمتر |
| راندمان بهتر | راندمان پایینتر |
| قیمت بالاتر | قیمت پایینتر |
چرا سیمپیچ مسی انتخاب بهتری نسبت به سیمپیچ آلومینیومی است؟
در اغلب کاربردهای صنعتی، سیمپیچ مسی بهترین انتخاب محسوب میشود؛ زیرا رسانایی الکتریکی مس بیشتر از آلومینیوم است و جریان را با تلفات کمتری عبور میدهد. همین موضوع باعث میشود الکتروموتور حرارت کمتری تولید کند، راندمان بالاتری داشته باشد و انرژی الکتریکی را با بازده بیشتری به انرژی مکانیکی تبدیل کند.
از طرف دیگر، سیمپیچ مسی در برابر افزایش دما، فشار کاری و کارکرد مداوم مقاومت بیشتری دارد و احتمال سوختن سیمپیچ در شرایط استاندارد کمتر است. همچنین تعمیر و سیمپیچی مجدد موتورهای دارای سیم مسی نیز معمولاً کیفیت بهتری نسبت به نمونههای آلومینیومی خواهد داشت.
در مقابل، سیمپیچ آلومینیومی اگرچه هزینه تولید کمتری دارد، اما رسانایی پایینتر، افت توان بیشتر و حساسیت بالاتر به افزایش دما از مهمترین نقاط ضعف آن به شمار میرود. به همین دلیل معمولاً عمر مفید این موتورها کمتر بوده و در کاربردهای سنگین صنعتی کمتر توصیه میشوند.
نکته مهم هنگام خرید: یکی از اولین سؤالات خریداران این است که «آیا سیمپیچ موتور تمام مس است؟» و این سؤال کاملاً منطقی است. اگر قصد خرید الکتروموتور دارید، حتماً از کارشناسان شیبا صنعت درباره جنس واقعی سیمپیچ سؤال کنید. در برخی محصولات ارزانقیمت از سیمهای آلومینیومی با روکش نازک مس (CCA) استفاده میشود که از نظر ظاهری شبیه سیم مسی هستند، اما رسانایی، راندمان و طول عمر پایینتری دارند.
اشتباهات رایج هنگام تعمیر سیم پیچی الکتروموتور
- تعویض سیمپیچ بدون پیدا کردن علت اصلی خرابی
- استفاده از سیم آلومینیومی بیکیفیت
- استفاده از سیم با قطر نامناسب
- بیتوجهی به کلاس عایقی
- سربندی اشتباه
- تست نکردن اتصال بدنه پس از پایان تعمیر
- استفاده نکردن از لاک عایق استاندارد
- مونتاژ موتور بدون بررسی بلبرینگ و یاتاقان
کلام آخر
سیمپیچی الکتروموتور یکی از مهمترین بخشهای موتور الکتریکی است و کیفیت اجرای آن تأثیر مستقیمی بر راندمان، مصرف انرژی، طول عمر و عملکرد دستگاه دارد.
پیش از تصمیمگیری برای سیمپیچی مجدد، باید علت اصلی خرابی موتور مانند اضافهبار، نوسانات ولتاژ، خرابی بلبرینگ، یاتاقان یا سیستم خنککاری بهطور کامل بررسی شود، زیرا تعویض سیمپیچ بدون رفع عامل اصلی، معمولاً باعث تکرار خرابی خواهد شد.
همچنین در هنگام خرید یا تعمیر الکتروموتور، به جنس سیمپیچ (تمام مس یا آلومینیوم)، کیفیت عایق، نحوه سیمپیچی و تجربه تعمیرکار توجه ویژه داشته باشید. در بسیاری از کاربردهای صنعتی، استفاده از سیمپیچ تمام مس به دلیل راندمان بالاتر، طول عمر بیشتر و مقاومت بهتر در برابر حرارت، انتخاب مطمئنتری محسوب میشود.
اگر در انتخاب بین تعمیر یا تعویض الکتروموتور، تشخیص نوع خرابی یا انتخاب موتور مناسب نیاز به راهنمایی دارید، کارشناسان شیبا صنعت آماده ارائه مشاوره تخصصی به شما هستند تا با توجه به شرایط کاری و بودجه، بهترین و اقتصادیترین تصمیم را بگیرید.
سوالات متداول
1- چه زمانی نیاز به سیمپیچی مجدد موتور داریم؟
وقتی سیمپیچها بسوزند، اتصال کوتاه ایجاد شود یا موتور راندمان خود را از دست بدهد، باید سیمپیچی مجدد انجام شود.
2- علت اصلی سوختن سیمپیچ الکتروموتور چیست؟
اضافهبار، تهویه نامناسب، نوسانات ولتاژ، رطوبت و خرابی عایق از مهمترین دلایل هستند.
3- آیا سیمپیچی موتور ارزش اقتصادی دارد یا تعویض موتور بهتر است؟
بسته به توان موتور، میزان آسیب و هزینهها، گاهی سیمپیچی بهصرفه است و در موتورهای کوچک تعویض کل موتور مقرونبهصرفهتر خواهد بود.
4- چه نوع سیمی برای سیمپیچی استفاده میشود؟
سیم مسی لاکی (مقاوم به حرارت و عایق شده با ورنی) بیشترین کاربرد را دارد.
5- سیمپیچی الکتروموتور تکفاز و سه فاز چه تفاوتی دارد؟
در الکتروموتور تکفاز معمولاً دو سیمپیچ (اصلی و کمکی) داریم، ولی در سه فاز سه دسته سیمپیچ با اختلاف زاویه مشخص روی استاتور قرار میگیرند.
6- آیا میتوان سیمپیچی سوخته را تعمیر کرد؟
خیر، معمولاً سیمپیچی سوخته باید بهطور کامل باز و دوباره پیچیده شود. تعمیر جزئی اغلب جواب نمیدهد.
7- تست سلامت سیمپیچ چطور انجام میشود؟
با دستگاه مگااهممتر مقاومت عایقی سیمپیچها بررسی میشود و با اهممتر میتوان سالم بودن یا اتصال کوتاه را تشخیص داد.
8- هزینه سیمپیچی الکتروموتور چطور محاسبه میشود؟
بر اساس توان موتور (اسب بخار یا کیلووات)، تعداد دور سیمپیچ، نوع سیم مصرفی و دستمزد تعمیرکار تعیین میشود.
9- چگونه میتوان از سوختن دوباره سیمپیچ جلوگیری کرد؟
استفاده از فیوز مناسب، رعایت بار مجاز موتور، تهویه و خنککاری درست، و سرویسهای دورهای کمک زیادی به افزایش عمر سیمپیچ میکند.
