تفاوت بلبرینگ و رولبرینگ – شیبا صنعت
بلبرینگ و رولبرینگ هر دو از مهم‌ترین انواع یاتاقان‌های غلتشی هستند که برای کاهش اصطکاک، تحمل بار و ایجاد حرکت روان در شفت‌ها و محورهای دوار استفاده می‌شوند. با وجود شباهت ظاهری، این دو قطعه از نظر ساختار، نوع عنصر غلتشی، ظرفیت تحمل بار، سرعت مجاز و کاربردهای صنعتی تفاوت‌های مهمی با یکدیگر دارند.
بسیاری از افراد تصور می‌کنند بلبرینگ و رولبرینگ یک قطعه هستند، در حالی که هرکدام برای شرایط کاری مشخصی طراحی شده‌اند و انتخاب نادرست آنها می‌تواند باعث افزایش استهلاک، لرزش و کاهش عمر تجهیزات شود.
در این مقاله به بررسی تفاوت بلبرینگ و رولبرینگ از نظر ساختار، عملکرد، تحمل بار، کاربرد، مزایا و معیارهای انتخاب می‌پردازیم تا بتوانید متناسب با نیاز خود بهترین گزینه را انتخاب کنید.
اگر قصد آشنایی تخصصی با هر یک از این قطعات را دارید، پیشنهاد می‌کنیم مقالات کاربرد بلبرینگ در الکتروموتور و همینطور کاربرد رولبرینگ در الکتروموتور را نیز مطالعه کنید.
آشنایی با بیرینگ (Bearing)
بیرینگ یا یاتاقان، مجموعه‌ای از قطعات مکانیکی است که وظیفه کاهش اصطکاک، هدایت حرکت و تحمل بارهای واردشده به شفت یا محور را بر عهده دارد. استفاده از بیرینگ مناسب باعث افزایش راندمان، کاهش استهلاک و افزایش طول عمر تجهیزات صنعتی می‌شود.
به‌طور کلی بیرینگ‌ها به سه گروه اصلی تقسیم می‌شوند:
| نوع بیرینگ | عنصر غلتشی | مهم‌ترین کاربرد |
|---|---|---|
| بیرینگ لغزشی (Plain Bearing) | بدون عنصر غلتشی | بارهای سنگین و سرعت پایین |
| بلبرینگ (Ball Bearing) | ساچمه کروی | سرعت بالا، اصطکاک کم و بارهای سبک تا متوسط |
| رولبرینگ (Roller Bearing) | غلتک استوانه‌ای، مخروطی یا سوزنی | تحمل بارهای شعاعی و محوری سنگین |
هر یک از این بیرینگ‌ها برای شرایط کاری متفاوتی طراحی شده‌اند. بلبرینگ به دلیل اصطکاک کمتر، گزینه مناسبی برای سرعت‌های بالا است، در مقابل رولبرینگ به علت سطح تماس بیشتر، توان تحمل بار بالاتری دارد و در ماشین‌آلات سنگین کاربرد گسترده‌ای پیدا می‌کند.
تفاوت بلبرینگ و رولبرینگ بر اساس پارامترهای مختلف
1- تفاوت بلبرینگ و رولبرینگ از نظر ساختار و شکل ظاهری
اصلی‌ترین تفاوت بلبرینگ و رولبرینگ در نوع عنصر غلتشی آنهاست، همین تفاوت باعث می‌شود رفتار این دو بیرینگ در برابر بار، سرعت و میزان اصطکاک کاملاً متفاوت باشد.

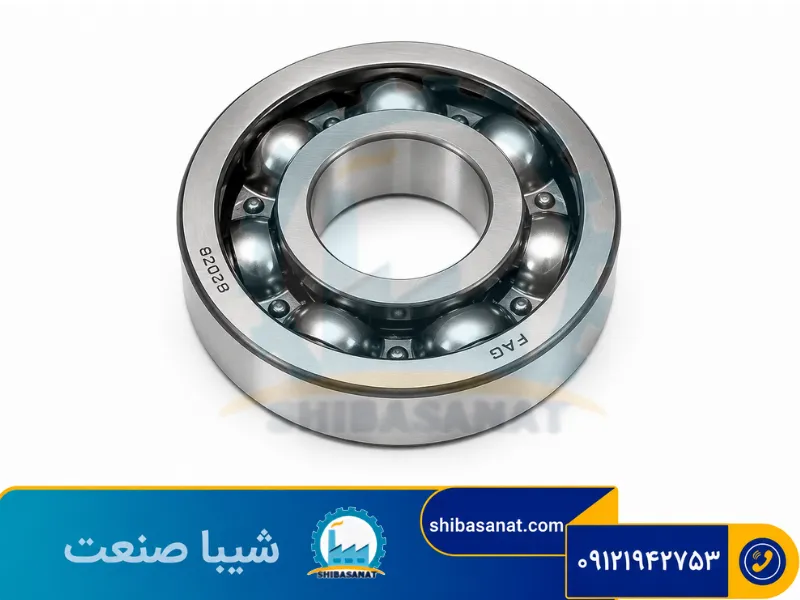

بلبرینگ از ساچمه‌های کروی استفاده می‌کند که تماس آنها با رینگ‌ها به‌صورت نقطه‌ای است.

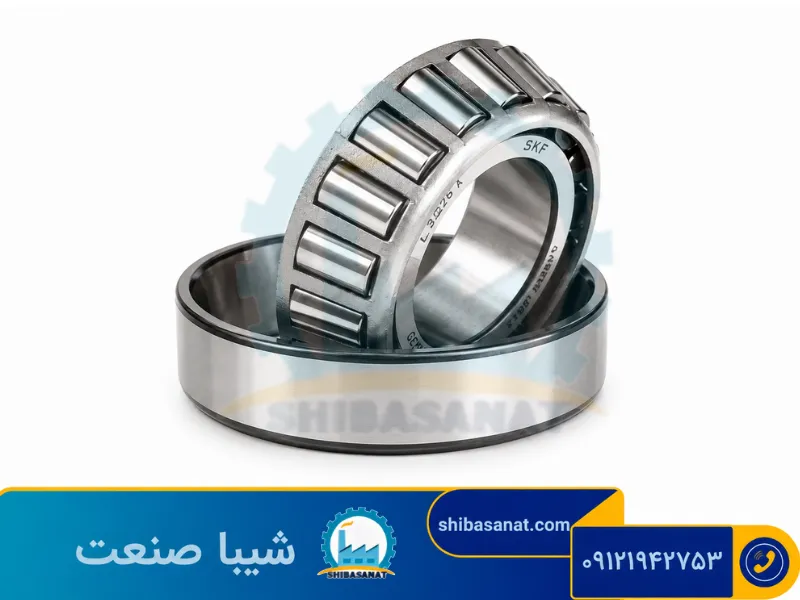

رولبرینگ از غلتک‌های استوانه‌ای، مخروطی یا سوزنی استفاده می‌کند که تماس آنها با رینگ‌ها به‌صورت خطی است.
2- تفاوت بلبرینگ و رولبرینگ از نظر تحمل بار
یکی از مهم‌ترین تفاوت‌های بلبرینگ و رولبرینگ، میزان تحمل بار آنها است، به همین دلیل در ماشین‌آلات صنعتی، گیربکس‌ها و تجهیزات سنگین معمولاً از رولبرینگ استفاده می‌شود.
بلبرینگ‌ها به دلیل تماس نقطه‌ای، برای بارهای سبک تا متوسط و سرعت‌های بالا مناسب هستند. در مقابل، رولبرینگ‌ها به دلیل سطح تماس بیشتر، بارهای شعاعی و در بسیاری از مدل‌ها بارهای محوری سنگین را بهتر تحمل می‌کنند.
3- تفاوت بلبرینگ و رولبرینگ از نظر سرعت دوران
بلبرینگ‌ها اصطکاک کمتری ایجاد می‌کنند و در نتیجه برای تجهیزاتی که با دور بالا کار می‌کنند، انتخاب مناسب‌تری هستند. در مقابل، رولبرینگ‌ها اگرچه تحمل بار بیشتری دارند، اما معمولاً در سرعت‌های پایین‌تر نسبت به بلبرینگ بهترین عملکرد را ارائه می‌دهند.
4- تفاوت بلبرینگ و رولبرینگ از نظر نوع بار
انتخاب بین بلبرینگ و رولبرینگ تا حد زیادی به نوع بار واردشده بستگی دارد. اگر بار اصلی شعاعی و سنگین باشد، معمولاً رولبرینگ انتخاب مناسب‌تری است و اگر بار محوری یا ترکیبی سبک همراه با سرعت بالا وجود داشته باشد، استفاده از بلبرینگ رایج‌تر است.
در بسیاری از الکتروموتورها، نوع بار، سرعت دوران و شرایط کاری به‌صورت هم‌زمان بررسی می‌شوند تا مناسب‌ترین بیرینگ انتخاب شود.
5- تفاوت بلبرینگ و رولبرینگ از نظر کاربرد
هر دو قطعه در صنایع مختلف کاربرد گسترده‌ای دارند، اما حوزه استفاده آنها متفاوت است.
بلبرینگ‌ها بیشتر در تجهیزاتی مانند موارد زیر استفاده می‌شوند:
- الکتروموتورها
- پمپ‌ها
- فن‌ها
- تجهیزات پزشکی
- لوازم خانگی
- ماشین‌آلات با سرعت بالا
در مقابل، رولبرینگ‌ها بیشتر در تجهیزات زیر کاربرد دارند، زیرا ظرفیت تحمل بار بیشتری دارند:
- گیربکس‌های صنعتی
- ماشین‌آلات معدنی
- تجهیزات راه‌سازی
- نوار نقاله‌ها
- صنایع فولاد
- ماشین‌آلات سنگین
تفاوت بلبرینگ و رولبرینگ در یک نگاه
| ویژگی | بلبرینگ | رولبرینگ |
|---|---|---|
| عنصر غلتشی | ساچمه کروی | غلتک استوانه‌ای، مخروطی یا سوزنی |
| نوع تماس | نقطه‌ای | خطی |
| اصطکاک | کمتر | بیشتر |
| تحمل بار | متوسط | زیاد |
| تحمل بار شعاعی | مناسب | بسیار زیاد |
| تحمل بار محوری | مناسب (بسته به نوع) | بسته به نوع رولبرینگ |
| سرعت دوران | بالا | متوسط |
| کاربرد اصلی | الکتروموتور، پمپ، فن، تجهیزات سبک | گیربکس، ماشین‌آلات سنگین، صنایع معدنی، خطوط تولید |
| قیمت | معمولاً کمتر | معمولاً بیشتر |
مزایای رولبرینگ نسبت به بلبرینگ
با وجود اینکه هر دو قطعه وظیفه کاهش اصطکاک و پشتیبانی از شافت را بر عهده دارند، اما رولبرینگ‌ها در شرایطی که بارهای سنگین و نیروهای شعاعی زیادی وجود دارد عملکرد بهتری نسبت به بلبرینگ دارند. به دلیل سطح تماس خطی غلتک‌ها با رینگ، فشار وارد شده بهتر توزیع شده و عمر کاری مجموعه افزایش پیدا می‌کند.
مهم‌ترین مزایای رولبرینگ عبارتند از:
- تحمل بار شعاعی بسیار بیشتر نسبت به بلبرینگ
- مقاومت بالاتر در برابر ضربه و شوک‌های مکانیکی
- مناسب برای تجهیزات سنگین و ماشین‌آلات صنعتی
- تغییر شکل کمتر در بارهای زیاد
- طول عمر بیشتر در شرایط کاری سخت
- پایداری بهتر شافت در بارهای سنگین
البته باید توجه داشت که این مزایا به معنی برتری مطلق رولبرینگ نیست، در بسیاری از الکتروموتورهای دور بالا، بلبرینگ همچنان بهترین گزینه محسوب می‌شود، زیرا اصطکاک کمتر و سرعت مجاز بالاتری دارد.
هنگام خرید بلبرینگ یا رولبرینگ به چه نکاتی توجه کنیم؟
انتخاب نادرست بیرینگ می‌تواند باعث افزایش لرزش، بالا رفتن دمای موتور، کاهش راندمان و حتی خرابی زودهنگام الکتروموتور شود. به همین دلیل قبل از خرید، تنها به ابعاد قطعه توجه نکنید.
در زمان انتخاب بلبرینگ یا رولبرینگ این موارد را بررسی کنید:
1- نوع بار وارد شده (شعاعی، محوری یا ترکیبی)
2- دور کاری الکتروموتور
3- میزان بار مکانیکی دستگاه
4- شرایط محیطی (رطوبت، گردوغبار، دمای محیط)
5- نوع آب‌بندی بیرینگ
6- کلاس لقی (C3، C4 و …)
7- برند و کیفیت ساخت
8- عمر کاری مورد انتظار
9- قابلیت روانکاری و سرویس‌پذیری
10- سازگاری با شافت و محل نصب
در کاربردهای صنعتی بهتر است انتخاب بیرینگ براساس کاتالوگ سازنده الکتروموتور یا مشاوره فنی انجام شود تا از هزینه‌های تعمیرات بعدی جلوگیری گردد.
نکته: انتخاب بین بلبرینگ و رولبرینگ به نوع بار و شرایط کاری بستگی دارد و نمی‌توان یکی را برای همه کاربردها بهترین گزینه دانست.
کدام‌یک برای الکتروموتور مناسب‌تر است؟
پاسخ این سؤال به نوع الکتروموتور و شرایط کاری آن بستگی دارد.
اگر الکتروموتور با سرعت بالا و بار معمولی کار می‌کند، معمولاً بلبرینگ بهترین انتخاب است، زیرا اصطکاک کمتری ایجاد کرده و راندمان موتور را حفظ می‌کند.
اما اگر موتور تحت بارهای سنگین، شوک‌های مکانیکی یا نیروهای شعاعی زیاد قرار دارد، رولبرینگ انتخاب مناسب‌تری خواهد بود، زیرا ظرفیت تحمل بار بالاتری دارد و عمر کاری مجموعه را افزایش می‌دهد.
به طور خلاصه:
- الکتروموتورهای عمومی و دور بالا: بلبرینگ
- الکتروموتورهای صنعتی سنگین: رولبرینگ
- الکتروموتور متصل به گیربکس یا تجهیزات پرتنش: معمولاً رولبرینگ
- تجهیزات با بار ترکیبی: انتخاب نوع بیرینگ باید براساس مشخصات فنی موتور انجام شود.
در نهایت، بهترین انتخاب همیشه براساس مشخصات سازنده، شرایط بهره‌برداری و نوع بار انجام می‌شود، نه صرفاً قیمت یا ابعاد بیرینگ.
سخن آخر
بلبرینگ و رولبرینگ هر دو از مهم‌ترین اجزای سیستم انتقال قدرت در تجهیزات دوار هستند و نقش مهمی در کاهش اصطکاک، افزایش راندمان و افزایش طول عمر الکتروموتور ایفا می‌کنند. با این حال، تفاوت در ساختار، نوع عنصر غلتان و ظرفیت تحمل بار باعث شده است که هر کدام برای شرایط کاری مشخصی مناسب باشند.
به طور کلی، بلبرینگ برای الکتروموتورهایی با سرعت بالا و بارهای سبک تا متوسط انتخاب بهتری است، در حالی که رولبرینگ به دلیل تحمل بالاتر بارهای شعاعی و مقاومت بیشتر در برابر ضربه، در ماشین‌آلات سنگین و کاربردهای صنعتی عملکرد مطلوب‌تری دارد.
در زمان انتخاب بیرینگ، تنها به ابعاد یا قیمت توجه نکنید، عواملی مانند نوع بار، سرعت چرخش، شرایط محیطی، نوع روانکاری و کیفیت ساخت، تأثیر مستقیمی بر عملکرد و عمر مفید الکتروموتور دارند. انتخاب صحیح بیرینگ می‌تواند هزینه‌های تعمیرات را کاهش داده و از توقف‌های ناخواسته تجهیزات جلوگیری کند.
اگر قصد خرید یا تعویض بلبرینگ، رولبرینگ یا الکتروموتور صنعتی را دارید، کارشناسان شیبا صنعت آماده‌اند تا با بررسی شرایط کاری دستگاه، مناسب‌ترین گزینه را به شما پیشنهاد دهند. این کمک می‌کند علاوه بر افزایش راندمان، از استهلاک زودرس و هزینه‌های اضافی نیز جلوگیری شود.
سوالات متداول
تفاوت اصلی بلبرینگ و رولبرینگ در نوع عنصر غلتشی آنهاست. بلبرینگ از ساچمه‌های کروی استفاده می‌کند، در حالی که رولبرینگ دارای غلتک‌هایی با شکل‌های مختلف مانند استوانه‌ای، مخروطی یا بشکه‌ای است. این تفاوت بر ظرفیت تحمل بار، سرعت چرخش و کاربرد هرکدام تأثیر می‌گذارد.
رولبرینگ‌ها معمولاً ظرفیت تحمل بار شعاعی بیشتری نسبت به بلبرینگ‌های هم‌اندازه دارند و برای بارهای سنگین گزینه مناسبی هستند. بلبرینگ‌ها نیز معمولاً برای سرعت‌های بالاتر و بارهای سبک تا متوسط کاربرد بیشتری دارند. البته ظرفیت واقعی به نوع، ابعاد و طراحی یاتاقان بستگی دارد.
بلبرینگ‌ها به دلیل اصطکاک نسبتاً کم و قابلیت کار در سرعت‌های بالا، در کاربردهای متنوعی مانند الکتروموتورها، پمپ‌ها، لوازم خانگی و تجهیزات صنعتی مورد استفاده قرار می‌گیرند. انتخاب بلبرینگ باید بر اساس سرعت، میزان و نوع بار و شرایط کاری انجام شود.
رولبرینگ زمانی انتخاب مناسبی است که تجهیزات تحت بارهای شعاعی سنگین یا شرایط کاری خاص قرار داشته باشند. ماشین‌آلات صنعتی، گیربکس‌ها، تجهیزات معدنی و برخی سیستم‌های انتقال نیرو از جمله کاربردهای رایج رولبرینگ هستند. نوع رولبرینگ نیز باید متناسب با نوع بار و شرایط کاری انتخاب شود.
