پلاک خوانی گیربکس صنعتی

شرح و بررسی پلاک خوانی گیربکس صنعتی در شیبا صنعت

یکی از مهمترین روشهای شناسایی و انتخاب گیربکس، آشنایی با پلاک خوانی گیربکس صنعتی است. در واقع همانطور که در مطلب پلاک خوانی الکتروموتور گفتیم، پلاک یک ورق فلزی است که بر روی دستگاه نصب شده است و اطلاعات مهم و ضروری درباره مشخصات گیربکس صنعتی را نشان می‌دهد.

پلاک خوانی گیربکس از این جهت اهمیت دارد که اطلاعات مهمی درباره قدرت، سرعت و الزامات نگهداری گیربکس را معرفی می‌کند. به طور کلی متقاضیان خرید گیربکس باید با اطلاعاتی مانند نسبت دنده، سرعت ورودی و خروجی، قطر شفت ورودی و خروجی و توان گیربکس آشنا باشند تا نیازهای پروژه خود را محاسبه نموده و گیربکسی متناسب با کار خود را خریداری نمایند.

توجه داشته باشید که آگاهی از مشخصات یک گیربکس بدون پلاک و خواندن آن، کاری بسیار سخت و دشوار است و امکان بروز خطای محاسباتی و در نتیجه آسیب به گیربکس و سایر دستگاه‌ها وجود دارد. همچنین اگر نیاز به قطعات یدکی گیربکس باشد، پلاک گیربکس می‌تواند برای شناسایی و خرید قطعات جایگزین و رفع مشکلات گیربکس کمک کند.

در این مطلب با نحوه پلاک خوانی گیربکس و موارد ثبت شده بر روی آن آشنا می‌شویم، همچنین برای خرید انواع گیربکس حلزونی می‌توانید با کارشناسان شیبا صنعت تماس حاصل بفرمایید.

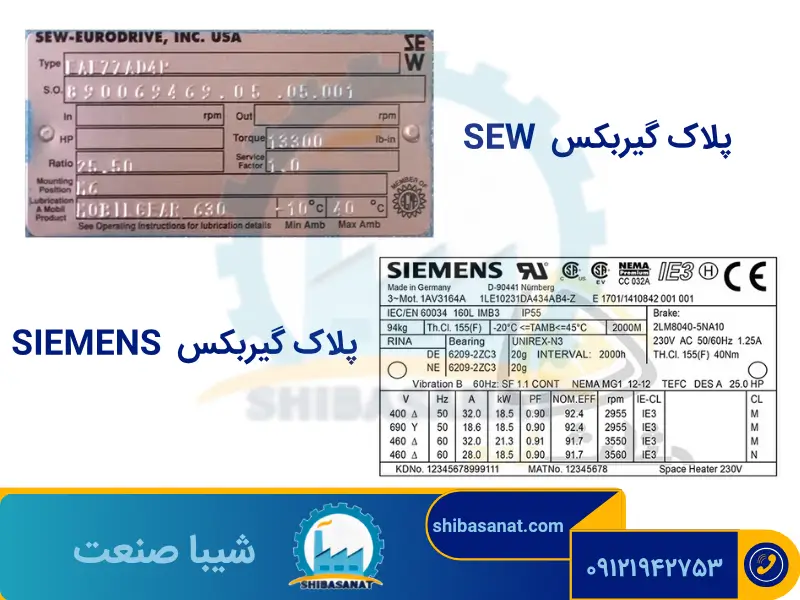

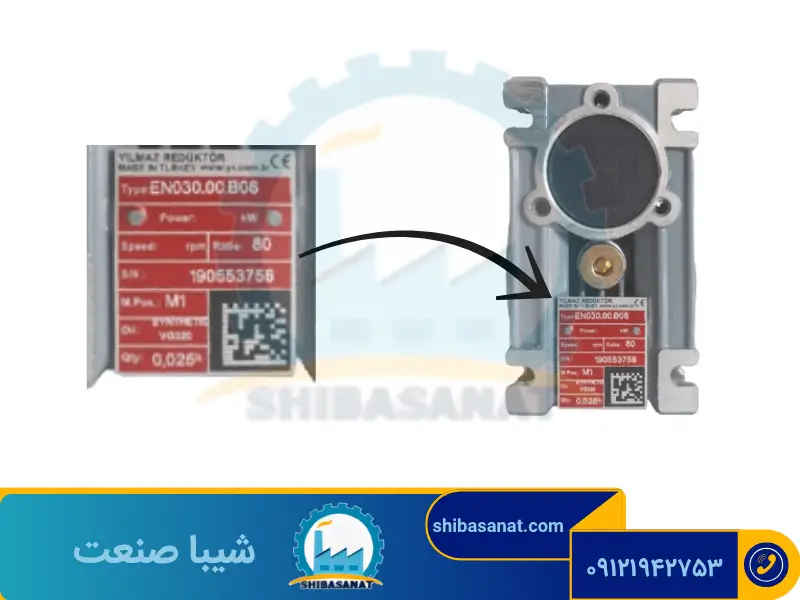

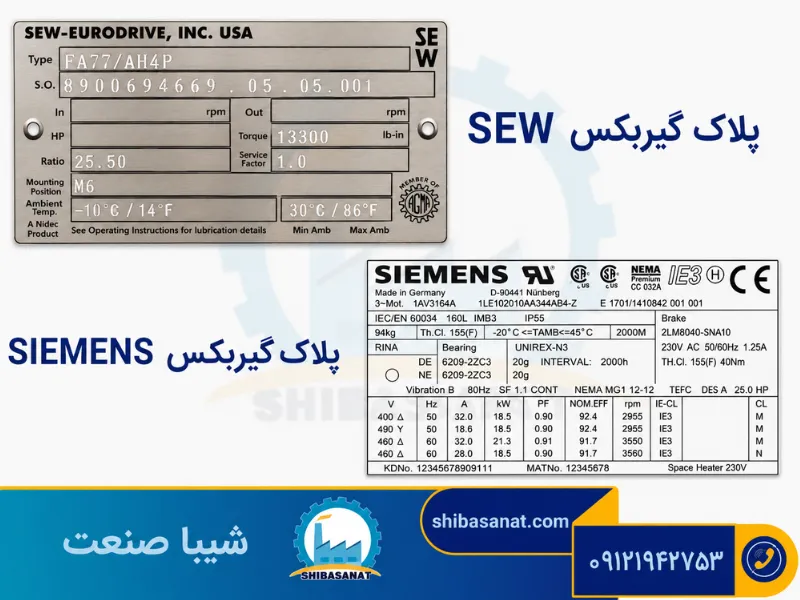

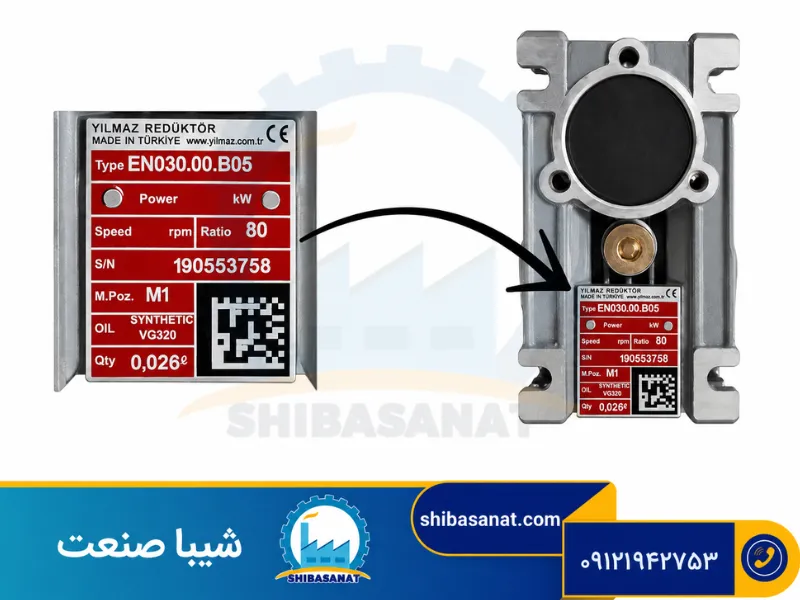

اطلاعات پلاک گیربکس صنعتی

همانطور که گفتیم پلاک گیربکس شامل اطلاعات مهمی درباره مشخصات و نحوه نگهداری و تعمیر گیربکس است که برای پلاک خوانی گیربکس باید با آنها آشنا شوید. این پلاک‌ها اغلب به صورت فلزی و یا پلاستیکی بوده و به بدنه گیربکس متصل می‌شوند. توجه کنید که درصورت عدم هماهنگی هر یک از این موارد با نیاز پروژه، نه تنها راندمان کاری کاهش می‌یابد بلکه ممکن است منجر به بروز هزینه‌های جانبی و خسارات مالی بسیاری شود.

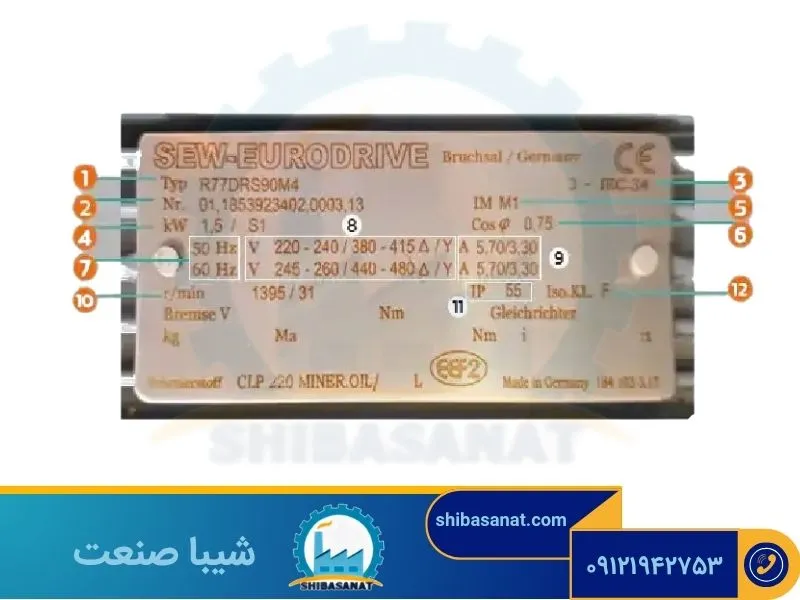

پلاک گیربکس صنعتی معمولاً شامل موارد زیر است که در ادامه به شرح آنها می‌پردازیم:

• شرکت سازنده (Manufacturer)
• تیپ یا سایز (Type)
• شماره سریال گیربکس (Serial Number)
• تاریخ ساخت (Manufacturing Date)
• توان گیربکس (Power)
• نسبت تبدیل گیربکس (Ratio)
• سرعت ورودی و خروجی گیربکس (Input/Output Speed)
• موقعیت یا جهت نصب گیربکس (.M. Pos)
• حداکثر گشتاور خروجی (T.Max)
• مشخصات روغن مناسب روانکاری (Lubrication Type/Oil Type)
• حجم روغن (Oil Capacity)
• وزن (Weight)
• تعداد فاز و فرکانس منبع تغذیه (Hz)
• رتبه استاندارد (IEC)
• ضریب قدرت (Cos φ)
• کد درجه حفاظت (IP)

شرکت سازنده

یکی از اولین و مهمترین مواردی که در پلاک خوانی گیربکس با آن آشنا می‌شوید، نام شرکت سازنده و یا همان لوگوی برند سازنده کالا است.

تیپ یا سایز یا Type

یکی از مهمترین موارد در پلاک خوانی گیربکس، که برای متقاضیان خرید بسیار مهم است،تیپ گیربکس صنعتی که با نشانه Type نمایش داده شده است، می‌باشد و نشان دهنده ابعاد و سایز گیربکس است که هرچه این عدد کوچکتر باشد، سایز گیربکس کوچکتر است.

شماره سریال گیربکس یا Serial Number

مدل و شماره سریال گیربکس که با علامت .Serial N روی پلاک ثبت می‌شود، اغلب شامل تعدادی از حروف و اعداد هستند که توسط شرکت سازنده تعیین می‌شود و در پلاک خوانی گیربکس بسیار اهمیت دارد. با داشتن مدل و شماره سریال گیربکس می‌توانید مشخصات آن را از وبسایت سازنده مربوطه و یا از طریق کاتالوگ آن مشاهده نمایید.

حروف به کار رفته در مدل گیربکس معرف اطلاعاتی درباره نوع شفت، فلنچ، نحوه نصب، ترمز، زاویه شفت ها نسبت به هم و یا موارد دیگر است. همچنین این شماره سریال در مواقعی که گیربکس به تعمیر نیاز داشته باشد و یا قطعه‌ای از گیربکس دچار مشکل شده و نیاز به تعویض داشته باشد، به کار می‌آید و لازم است قطعه متناسب با شماره سریال گیربکس را تهیه کنید.

توان گیربکس یا Power

توان گیربکس یا Power یکی از موارد مهم است که بر روی پلاک ثبت می‌شود و محدوده توان قابل انتقال توسط گیربکس را بر حسب کیلووات یا اسب بخار نشان می‌دهد. هرچه عدد نمایش داده شده بزرگتر باشد، یعنی گیربکس دارای توان بیشتری بوده و در مصارف سنگین‌تر مورد استفاده قرار می‌گیرد.

نسبت تبدیل گیربکس یا Ratio

منظور از نسبت تبدیل یا Ratio که با نام نسبت دنده نیز شناخته می شود، نسبت سرعت ورودی گیربکس به سرعت خروجی آن است، نسبت تبدیل گاهی با حرف i و یا Ratio نمایش می‌دهند. گیربکس های صنعتی معمولاً به دو دسته گیربکس کاهنده و گیربکس افزاینده تقسیم می‌شوند.  اگر نسب گیربکس به صورت یک به یک باشد، به معنای برابر بودن سرعت ورودی و خروجی در گیربکس است.

همچنین ممکن است که در بعضی از پلاک‌ها دو نمونه نسبت تبدیل با عنوان‌های نسبت اسمی و نسبت حقیقی تعریف شوند. در واقع شرکت های سازنده گیربکس با توجه به نیاز بازار، گیربکس هایی با نسبت تبدیل نامی یکسان طراحی می‌کنند اما نسبت تبدیل حقیقی آنها با توجه به نوع طراحی دنده ها ممکن است تغییر کند.

این تغییرات معمولاً تا 3 درصد نسبت نامی بوده و در اکثر موارد مشکلی برای تجهیزات ایجاد نمی‌کند،  اما اگر هنگامی که موتور یا هر تجهیز دوار دیگری همزمان با دو یا بیش از دو گیربکس در حال دوران باشد، در این صورت باید نسبت تبدیل حقیقی همه گیربکس‌ها با هم یکسان باشد.

توجه داشته باشید که در بعضی مدل ها ممکن است به جای نسبت تبدیل، دور خروجی گیربکس (n2 یا speed) را نوشته باشند، در این صورت می‌توانیم با استفاده از فرمول نسبت تبدیل گیربکس، این فاکتور را به راحتی محاسبه کنیم.

سرعت ورودی و خروجی یا Input/Output Speed

یکی از مهمترین مواردی که در گیربکس و الکتروموتور باید مشخص شود، سرعت ورودی و خروجی یا دور ورودی و خروجی گیربکس (Input/Output Speed) که به اختصار با RPM نیز نشان داده می‌شود. باید دقت کنید که دور ورودی گیربکس باید با دور خروجی الکتروموتور مطابقت داشته باشد. عدم تطابق دور موتور با گیربکس باعث خرابی زود هنگام گیربکس می‌شود.

موقعیت و جهت نصب یا .M. Pos

معمولا گیربکس در جهات مختلفی امکان نصب دارند و با علامت .M. Pos یا IM M1 بر روی پلاک نمایش داده می‌شود و در پلاک خوانی گیربکس به این پارامتر حتماً توجه کنید. توجه داشته باشید که در صورت عدم تشخیص درست جهت نصب، امکان خرابی یا کاهش راندمان تجهیز بالا می رود. برای درک دقیق جهت نصب گیربکس، می‌توانید به کاتالوگ گیربکس مراجعه کنید و یا با افراد متخصص شیبا صنعت، مشورت کنید.

حداکثر گشتاور خروجی (T.Max)

همانطور که می‌دانیم یکی از مهم ترین دلایل استفاده از گیربکس، افزایش گشتاور است. در پلاک خوانی گیربکس، حداکثر گشتاور خروجی گیربکس را با نماد T.Max می‌بینیم. در واقع از مهمترین دلایل استفاده از گیربکس، کاهش دور موتور است و زمانی اهمیت پیدا می‌کند که باعث افزایش گشتاور شود. با افزایش گشتاور در گیربکس مقدار نیروی چرخشی آنها زیاد می‌شود.

اما هنگام پلاک خوانی گیربکس، توجه کید که ممکن است روی برخی پلاک ها، مقدار گشتاور ثبت نشده باشد، که در این صورت با توجه به عوامل دیگری چون توان و دور خروجی می‌توان به آسانی گشتاور خروجی گیربکس را به دست آورد. توجه داشته باشید، هنگام استفاده از گیربکس با توجه به سنگین و سبک بودن فشار کاری آنها و نیروی مورد نیاز برای پروژه کاری، لازم است از مقدار گشتاور اطلاع داشته باشیم.

مشخصات روغن مناسب روانکاری یا Oil

یکی دیگر از موارد مهم در پلاک خوانی گیربکس، مشخصات روغن یا oil و روانکاری گیربکس است که اغلب بر روی پلاک آن نمایش داده می‌شود و هنگام پلاک خوانی گیربکس با آن مواجه می‌شوید. دقت کنید که فقط از نوع و درجه روغن ذکر شده روی پلاک برای روانکاری گیربکس استفاده کنید. علاوه بر نوع روانکاری که اهمیت زیادی در راه اندازی گیربکس دارد، میزان و حجم روغن کاری نیز مشخص شده که معمولاً بر حسب لیتر است و با توجه به نوع روانکاری متغیر است.

وزن گیربکس یا Weight

یکی از مواردی که در پلاک خوانی گیربکس مهم است، وزن گیربکس یا Weight که بر حسب کیلوگرم است و روی پلاک ثبت شده و با توجه به آن و متناسب با نیاز پروژه انتخاب می‌شود.

توجه داشته باشید که متناسب با نیاز و کاربرد خود، باید گیربکس صنعتی با توان مناسب را انتخاب کنید، علاوه بر آن گیربکس مورد نظر باید توانایی انتقال سرعت و گشتاور در مقادیر مورد نیاز را داشته باشد، همینطور انتخاب نسبت تراکم صحیح یا همان نسبت تعداد دورهای خروجی به تعداد دورهای ورودی، که تأثیر مستقیمی بر عملکرد دستگاه دارد را باید در نظر قرار دهید.
شرایط محیطی محل نصب دستگاه مانند دما، رطوبت، آلودگی و غیره هم مهم هستند. توجه کنید که استفاده از گیربکس‌هایی که تعمیر و نگهداری آنها  آسان است، می‌تواند هزینه‌های تعمیر و نگهداری را به وضوح کاهش دهد. باید اطمینان حاصل کنید که اندازه گیربکس متناسب با محل نصب باشد و مطابق با استانداردهای جهانی تولید شده باشد.

برای انتخاب گیربکس صنعتی باید عوامل زیادی را در نظر گرفت تا بتوانید راندمان کاری خود را از گیربکس و سایر تجهیزات صنعتی مانند الکتروموتور افزایش دهید. بنابراین بهتر است هنگام راه اندازی خط تولید تمام مشخصات فنی گیربکس و سایر تجهیزات را در نظر بگیرید. مشخصات فنی گیربکس بر روی پلاک آن ثبت شده است.

بنابراین آشنایی با پلاک خوانی گیربکس برای در نظر گرفتن این موارد و انتخاب گیربکس مناسب تجهیزات خود بسیار مهم است. البته انتخاب تجهیزات مناسب، نیازمند دانش فنی و تجربه زیادی در این زمینه است، که شما می‌توانید با کارشناسان شیبا صنعت تماس گرفته و از مشاوره رایگان و راهنمایی لازم جهت خرید دستگاه مناسب بهره مند شوید.
